Ruukki acoustic cladding 50 mm

All Ruukki design and low profiles with 30% continuous perforation and suitable background insulation layer of 50 mm removes ﬂutter echoes between vertical parallel surfaces and improves absorption properties of both wall and ceiling surfaces.

This solution is optionally available with following sustainable features:

Steel facings made of recycled steel (SSAB Zero) for significantly lower CO₂ emissions and high circularity (Ruukki LowCarbon)

Uložiť informácie vo formáte pdf

Send contact request

The information on our web site is accurate to the best of our knowledge and understanding. Although every effort has been made to ensure accuracy, the company cannot accept any responsibility for any direct or indirect damages resulting from possible errors or incorrect application of the information of this publication. We reserve the right to make changes.

Structure

Ruukki design profile or low profile with 30 % perforation
Acoustic fabric
Hat profile 0,6 mm; h = 50 mm, w = 70 mm
Low density rock wool ~ 25 kg/m³, not in Ruukki delivery
Base structure: Ruukki sandwich panel (SPA150E) / all kind of base structure

Sound absorption values

Absorption coefficient and class for construction

(Below values valid with all kind of base structure)

f(Hz)	125	250	500	1000	2000	4000
α_s	0,05	0,22	0,49	0,90	0,98	0,90

Practical sound absorption coefficient α_p

(Ruukki Acoustic Cladding 50mm: class D, α_w = 0,50(MH))

f(Hz)	125	250	500	1000	2000	4000
α_p	0,05	0,20	0,50	0,90	1,00	0,90

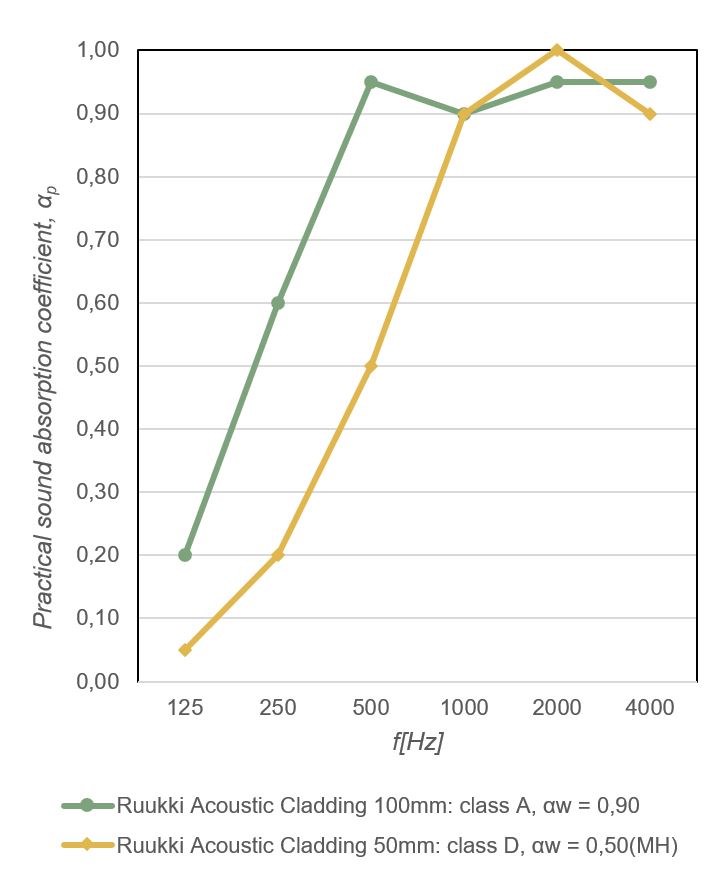

Sound absorption performance of Ruukki acoustic claddings 50mm and 100mm

Sound insulation values

Airborne sound insulation value improvement

(Values below are measured with Ruukki sandwich panel (SPA150E) base structure, similar improvement with all sandwich panels.)

f(Hz)	R(dB) 1/3	R(dB) 1/1	F	B
50	32,2
63	28,2	19,4
80	14,9
100	21,1
125	23,0	22,1
160	22,3
200	23,9
250	27,9	26,6
315	30,7
400	34,2
500	37,2	36,0
630	37,5
800	32,7
1000	30,0	32,7
1250	40,5
1600	46,1
2000	45,5	46,8
2500	49,9
3150	56,3		x
4000	62,2	59,8	x
5000	66,6		x	x

Note. Signs F and B indicate that the declared result is an underestimate in this frequency band. The true value is larger.

R_w(C;C_tr) = 35 (-2;-5) dB
