Design Tokyo S18

Vytvorte harmonický vzhľad prevetrávanej fasády s Design Tokyo™ S18.

Použitie: fasády a stropy

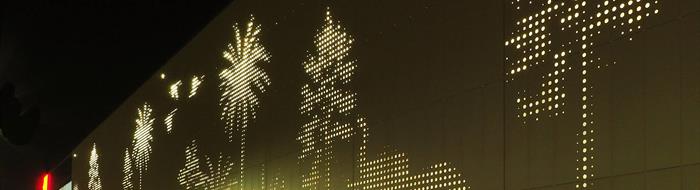

Ruukki® Emotion
K dispozícii tiež s perforáciou a podsvietením.

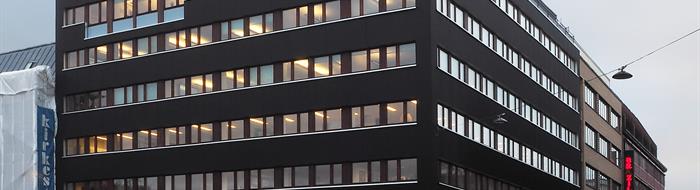

Ruukki® Akustické obklady

K dispozícii tiež s perforáciou a absorpciou zvuku

BIM objekty

Tento produkt je voliteľný a má nasledovné udržateľné vlastnosti:

Oceľové obklady vyrobené z recyklovanej ocele (SSAB Zero) pre výrazne nižšie emisie CO₂ a vysokú úroveň cirkularity (Ruukki LowCarbon)

1 / 11

2 / 11

3 / 11

4 / 11

5 / 11

6 / 11

7 / 11

8 / 11

9 / 11

10 / 11

11 / 11

Uložiť informácie vo formáte pdf

Odoslať žiadosť o kontakt

The information on our web site is accurate to the best of our knowledge and understanding. Although every effort has been made to ensure accuracy, the company cannot accept any responsibility for any direct or indirect damages resulting from possible errors or incorrect application of the information of this publication. We reserve the right to make changes.

Vlastnosti

Priečny rez sínusovým fasádnym profilom Design Tokyo S18 z ocele s farebnou povrchovou úpravou, z nerezovej ocele, hliníka alebo z ocele Cor-Ten

Priečny rez sínusovým fasádnym profilom Design Tokyo S18 z medi a mosadze

Názov produktu

Design Tokyo S18

Efektívna šírka

1100 mm *

Celková šírka

~1127 mm *

Hĺbka

18 mm

Rozstup

92 mm

Maximálna dĺžka

9000 mm

Minimálna dĺžka

600 mm

* Meď & Mosadz: efektívna šírka 821mm, celková šírka ~916mm

Schéma perforácie

10 % perforácia, veľkosť otvoru d = 4 mm, stredy c = 12 mm

15 % perforácia, veľkosť otvoru d = 4 mm, stredy c = 10 mm

30 % perforácia, veľkosť otvoru d = 4 mm, stredy c = 7 mm*

40 % perforácia, veľkosť otvoru d = 5 mm, stredy c = 7.5 mm

*) Štandardné riešenie v akustických obkladoch Ruukki®

Materiály

Materiál	Hrúbka materiálu (mm)	Hmotnosť (kg/m²)	Povrchová úprava	GWP (PGO) A1-A3 (kg CO₂ ekv./m²)	Dostupnosť s perforáciou	Minimálne množstvo pre objednanie (m²)	Reakcia na oheň
Zero Steel (LowCarbon)	0.6	5.9	GreenCoat Pural BT (Satin, Metallic)	6.6	x	2000 (obmedzená dostupnosť)	A1
Oceľ	0.6	5.9	GreenCoat Pural BT (Satin, Metallic)	16.6	x	Štandardné farby: Bez obmedzenia (okrem perforovaného 100) Doplnkové farby: 2000*	A1
	0.6	5.9	Práškové lakovanie	16.6	x	100	A2 - s1,d0
Hliník	0.7	2.4	Práškové lakovanie	21.5	x	250	-
	0.7	2.4	PVDF	4.6	x	750	-
Cor-Ten	0.7	7.0	Povrchová úprava na zadnej strane	17.7	x	Bez obmedzenia (okrem perforovaného 100)	A1
Titánzinok	0.7	6.3	Pred-patinácia (bez úpravy)	27.0	-	100	A1
Meď - Nordic Standard	0.6	6.7	Pred-patinácia (bez úpravy)	4.34	-	100	A1
Meď - Nordic Green, Blue alebo Brown	0.6	6.7	Pred-patinácia (bez úpravy)	4.75	-	100	A1
Mosadz - Nordic Brass	0.6	6.5	Pred-patinácia (bez úpravy)	10.6	-	100	A1
Nerezová oceľ	0.5	4.9	Hladká 2B (akosť ocele 304, 316L)	17.7	-	250	A1

*) Minimálne množstvo pre objednanie - 100 m² pre farby RR22, RR24, RR29, RR32, RR33, RR34, RR35, RR45

Farby a povrchová úprava

GreenCoat Pural BT (Štandardné farby)

Úroveň lesku: 20 GU (Satin) / 40 GU (Metallic)

Doplnkové farby

BIM objekty

Stiahnite si BIM objekty do vášho počítača

ProdLib prináša produkty Ruukki ako modely BIM v 3D pre návrhové programy AutoCad, Autodesk Revit, Archicad a Tekla priamo na plochu vášho počítača. Knižnice produktov sústreďujú všetky potrebné návrhové modely a detailné výkresy na jednom mieste. Aktualizácie knižnice sú automaticky oznámené, takže ako používateľ si môžete byť istý, že k dispozícii sú vždy najnovšie informácie o produkte. ProdLib je možné použiť aj ako samostatnú desktopovú aplikáciu.

Prejsť do knižnice BIM
