Design Tokyo S18

Profile elewacyjne Design Tokyo S18 umożliwiają projektowanie elewacji o harmonijnym, spokojnym wyglądzie. Profile te mogą być montowane na elewacji zarówno w układzie poziomym, jak i pionowym. W przypadku tego produktu łączniki są widoczne.

Profil z widocznymi łącznikami
Możliwość zastosowania poziomego lub pionowego układu na elewacji
Opinia ITB dotycząca nieodpadania okładziny z elewacji przez 120 minut w razie pożaru
Ruukki® Emotion
Dostępny także z perforacją i podświetleniem.
Ruukki® Acoustic
Dostępny z perforacją dla absorpcji dźwięku.

Ten produkt jest dostępny opcjonalnie z następującymi zrównoważonymi własnościami:

Okładziny stalowe wykonane ze stali z recyklingu (SSAB Zero) dla znacznie niższych emisji CO₂ oraz wysokiego poziomu cyrkularności (Ruukki LowCarbon)

1 / 11

2 / 11

3 / 11

4 / 11

5 / 11

6 / 11

7 / 11

8 / 11

9 / 11

10 / 11

11 / 11

Zapisz informacje produktowe jako PDF.

Wyślij zapytanie

Informacje na stronie internetowej Ruukki są zgodne z naszym aktualnym stanem wiedzy. Pomimo iż dokładamy wszelkich starań, by zapewnić poprawność danych, spółka nie ponosi odpowiedzialności za bezpośrednie lub pośrednie szkody wynikające z możliwych błędów lub niewłaściwego wykorzystania informacji zawartych na naszej stronie internetowej. Spółka zastrzega sobie prawo do wprowadzania zmian.

Własności

przekrój profilu Design Tokyo S18 wykonanego ze stali powlekanej organicznie, stali nierdzewnej, aluminium lub Cor-Ten

przekrój profilu Design Tokyo S18 wykonanego z miedzi lub mosiądzu

Nazwa

Design Tokyo S18

Szerokość efektywna

1100 mm *

Szerokość całkowita

~1127 mm *

Głębokość profilu

18 mm

Długość fali

92 mm

Długość maksymalna

6000 mm

Długość minimalna

600 mm

* miedź i mosiądz: szerokość efektywna 821 mm, szerokość całkowita 916 mm

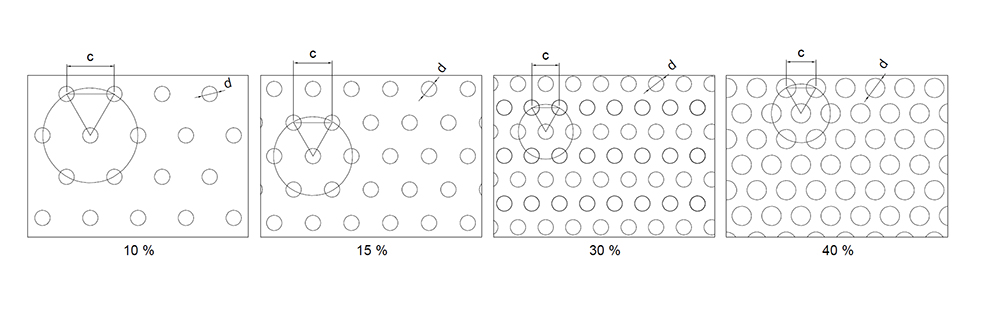

Opcje perforacji

10 % współczynnik perforacji, rozmiar otworu d = 4 mm, odstępy c = 12 mm

15 % współczynnik perforacji, rozmiar otworu d = 4 mm, odstępy c = 10 mm

30 % współczynnik perforacji, rozmiar otworu d = 4 mm, odstępy c = 7 mm
40 % współczynnik perforacji, rozmiar otworu d = 5 mm, odstępy c = 7.5 mm

Materiały

Materiał	Grubość materiału (mm)	Masa (kg/m²)	Obróbka powierzchni	GWP A1-A3 (kg CO₂ ekw./m²)	Perforacja	Minimalna wielkość zamówienia (m²)	Reakcja na ogień
Zero Steel (LowCarbon)	0.6	5.9	GreenCoat Pural BT (Satin, Metallic)	6.6	x	2000 (ograniczona dostępność)	A1
Stal	0.6	5.9	GreenCoat Pural BT (Satin, Metallic)	16.6	x	Kolory standardowe: Bez ograniczeń (z wyjątkiem perforacji 100) Kolory niestandardowe: 2000*	A1
	0.6	5.9	Powlekanie proszkowe	16.6	x	100	A2 - s1,d0
Aluminium	0.7	2.4	Powlekanie proszkowe	21.5	x	250	-
	0.7	2.4	Powłoka PVDF	4.6	x	750	-
Cor-Ten	0.7	7.0	Powłoka po stronie wewnętrznej	17.7	x	Bez ograniczeń (z wyjątkiem perforacji 100)	A1
Rheinzink	0.7	6.3	Wstępna patynacja (bez powłoki)	27.0	-	100	A1
Miedź - Nordic Standard	0.6	6.7	Wstępna patynacja (bez powłoki)	4.34	-	100	A1
Miedź - Nordic Green, Blue lub Brown	0.6	6.7	Wstępna patynacja (bez powłoki)	4.75	-	100	A1
Mosiądz - Nordic Brass	0.6	6.5	Wstępna patynacja (bez powłoki)	10.6	-	100	A1
Stal nierdzewna	0.5	4.9	Gładka 2B (gatunek stali 304, 316L)	17.7	-	250	A1

*) Minimalna wielkość zamówienia - 100 m² dla kolorów RR22, RR24, RR29, RR32, RR33, RR34, RR35, RR45

Powłoki i kolory

GreenCoat Pural BT (Kolory standardowe)

Poziom połysku: 20 GU (Satin) / 40 GU (Metallic)

Kolory niestandardowe
