Ruukki akustiline fassaadikate, 50 mm

Kõik Ruukki 30% ulatuses perforeeritud disain- ja trapetsprofiilid koos 50 mm isolatsioonikihiga eemaldavad paralleelsete sisepindade vahelise kaja ning parandavad nii seinte kui ka lagede helineelduvust.

See toode on saadaval valikuliselt järgmiste jätkusuutlike omadustega:

  • Ringlussevõetud terasest (SSAB Zero) valmistatud terastooted, mis tagavad oluliselt väiksema CO2 emissiooni ja suure ringluse (Ruukki LowCarbon)
Ruukki veebilehel olev sisu on hoolikalt kontrollitud. Ruukki ei võta endale siiski mingisugust vastutust võmalike vigade ega käesolevas veebilehe väljavõttes olevate andmete valest kasutamisest põhjustatud otsese või kaudse kahju eest. Tootja jätab endale õiguse teha muudatusi. Ajakohase info leidmiseks külastage www.ruukki.ee.

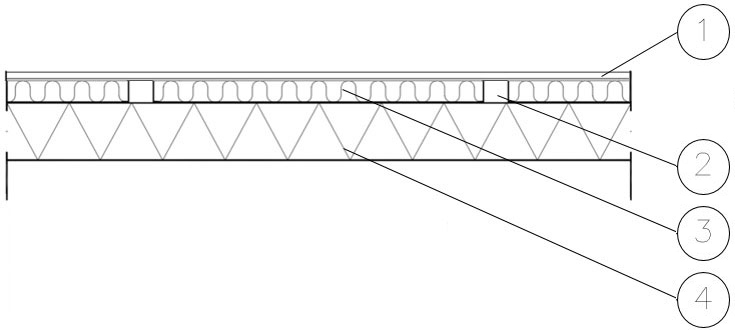

Joonis



1. Ruukki disainprofiil  või trapetsprofiil  30% perforatsiooniga
2. Tolmutõkkekangas, tumedat värvi
3. Kübarprofiil 0,6 mm; h = 50 mm, b = 70 mm
4. Väikese tihedusega kivivill ~ 25 kg/m³, ei ole Ruukki poolt tarnitud
5. Aluskonstruktsioon: Ruukki sandwich-paneel (SPA150E) või muud aluskonstruktsioonid

Helineeldusvusklassid

Neeldumiskoefitsient ja helisagedus

(Järgnevad väärtused kehtivad kõikide aluskonstruktsioonide puhul)

f(Hz)125250500100020004000
αs0,050,220,490,900,980,90



Helipidavusklassid

Õhuheliisolatsiooni parandamine

(Järgnevad väärtused kehtivad Ruukki SPA150E sandwich-paneeli puhul)

f(Hz)R(dB)
1/3
R(dB)
1/1
FB
5032,219,4
6328,219,4
8014,919,4
10021,122,1
12523,022,1
16022,322,1
20023,926,6
25027,926,6
31530,726,6
40034,236,0
50037,236,0
63037,536,0
80032,732,7
100030,032,7
125040,532,7
160046,146,8
200045,546,8
250049,946,8
315056,359,8x
400062,259,8x
500066,659,8xx

Märkus. Märgid F ja B näitavad, et deklareeritud tulemus on antud sagedusel alahinnatud. Tegelik väärtus on suurem.


Rw(C;Ctr) = 35 (-2;-5) dB

Projekteerimistööriistad

Ruukki akustiline hindaja

Uurige välja, milline on teie jaoks parim materjalivalik. Proovige meie kalkulaatorit oma järgmise projekti jaoks. Lisades hoone mõõtmed ja täites Ruukki akustilise hindaja tööriistas materjali seaded, näete, milline tootekonfiguratsioon annab teie projektile optimaalseima tulemuse.

Minge akustilisse hindajasse
design-softwares2

Salvestage BIM elemendid oma arvuti töölauale

ProLib keskkond toob Ruukki tootevaliku BIM elemendid 3D formaadis teie arvuti töölauale kasutamiseks AutoCad, Autodesk Revit, Archicad ja Tekla Structures programmides. Tootekataloogid koondavad kõik vajalikud kujujoonised ja sõlmejoonised ühte kohta. Kataloogide sisu uuendamise kohta saadetakse automaatteated. Kasutajana saad kindel olla, et sind huvitav tooteinfo on pidevalt ajakohane. ProdLib keskkonda saab kasutada ka eraldiseisva töölauarakendusena.

Minge BIM kataloogi

Tehniline dokumentatsioon

Siit leiate kõik tehnilised dokumendid, mis on seotud Ruukki akustilise lahendusega. Dokumendid on järjestatud dokumenditüübi järgi.

Tootekirjeldus

Projekteerimisjuhised

Paigaldusjuhised

Detailjoonised

Lisatarvikud

Deklaratsioonid ja sertifikaadid

Siit leiate kõik Ruukki akustilise lahendusega seotud sertifikaadid ja deklaratsioonid. Dokumendid on järjestatud dokumenditüübi järgi.

Toimivusdeklaratsioonid

Toote keskkonnadeklaratsioonid
