Ruukki T153 utökad perforeringsgrad 30 % + isolerstavar

Den bärande takplåten T153 med utökad perforering är en lösning för att förbättra de ljudsabsorberande egenskaperna till de högsta klasserna.

Isolerstavarna i profilspåren förbättrar ljudabsorptionsegenskaperna med ca 10 % för att nå ljudabsorptionsklass A, aw = 0.9. De förbättrar även takets värmeisoleringsegenskaper.

Produkten finns tillgänglig med följande hållbara tillval:

Återvunnet stål (SSAB Zero) för betydligt lägre CO₂-utsläpp och högre cirkuläritet som ger betydligt lägre utsläpp än konventionellt stål

Save this product information as PDF

SÄND KONTAKTFÖRFRÅGAN

Informationen på vår hemsida är korrekt enligt vår bästa kunskap och förståelse. Trots att alla ansträngningar som har gjorts för att säkerställa exakthet, kan företaget inte acceptera något ansvar för direkta eller indirekta skador till följd av eventuella fel eller felaktig tillämpning av informationen i denna publikation. Vi förbehåller oss rätten att göra ändringar.

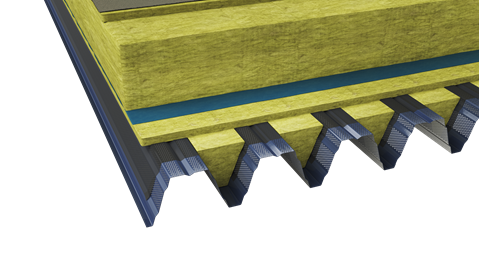

Uppbyggnad

T153 (perforeringsgrad 30 %), ingår i Ruukki leverans
Isolerstavar, ingår i Ruukki leverans
Minerallull (30 mm)
Ångspärr
Minerallull (totalt av 130-400 mm)

Ljudabsorptionsvärde

Absorptionskoefficient

Ljudabsorptionsklass A, α_w 0,90

f(Hz)	α_s 1/3	α_s 1/1	α_p 1/1
100	0,79	0,93	0,95
125	0,89	0,93	0,95
160	1,11	0,93	0,95
200	1,01	1,08	1,00
250	1,10	1,08	1,00
315	1,12	1,08	1,00
400	1,15	1,11	1,00
500	1,12	1,11	1,00
630	1,06	1,11	1,00
800	0,96	0,94	0,95
1000	0,94	0,94	0,95
1250	0,91	0,94	0,95
1600	0,94	0,91	0,90
2000	0,93	0,91	0,90
2500	0,87	0,91	0,90
3150	0,81	0,76	0,75
4000	0,77	0,76	0,75
5000	0,70	0,76	0,75

Notera att ljudabsorptionsvärdet gäller vid isolertjocklek 130-400 mm.

Designverktyg

Ruukki akustisk konfigurator

Ta reda på vilken produktlösning som passar ditt projekt bäst genom att prova vår akustiska konfigurator. Genom att fylla i byggandens dimensioner och materialinställningar i beräkningsprogrammet kan du se vilken produktlösning som ger ditt projekt optimala resultat.

Gå till beräkningsverktyget här

Poimu® dimensioneringsprogram för lastbärande högprofiler

Dimensioneringprogrammet Poimu® ger Dig möjligheten att optimera Ditt tak i enlighet med Eurocode. Genom att mata in grundläggande data får Du hjälp att välja rätt högprofil från Ruukki, längdbestämd och klar. Programmet kan användas både för en- och tvåfackssystem samt även för kontinutetsberäkningar.

Gå till Poimu®

Ladda ner BIM-objekt

Med ProdLib kan Du enkelt ladda ner Ruukkis produkter i 3D till designprogram som AutoCad, Autodesk Revit, Archicad och Tekla Structures. Produktbiblioteket samlar alla nödvändiga modeller och detaljer på ett och samma ställe. Uppdateringar sker löpande och automatiskt så att Du som användare skall vara säker på att Du alltid jobbar med den senste versionen. ProdLib kan även användas som enskilt nedladdad app.

Gå till BIM biblioteket
