Profil Ruukki LP-Z
Nasze wstępnie otworowane profile zimnogięte są szybkie w montażu i odpowiednie do izolowanych oraz nieizolowanych dachów i ścian.
Grubość i wysokość wybranego profilu zimnogiętego zależy od rozpiętości przęseł i obciążeń. W celu optymalizacji projektu można użyć naszego oprogramowania PurCalc.
Zastosowanie:
- Hale produkcyjne i magazynowe
- Obiekty sportowe i handlowe
- Rozbudowa i renowacja obiektów
- Budynki rolnicze
Własności
Arkusze stali ocynkowanej. Jakość stali S350GD+Z275 zgodna z EN 10346.
Do stosowania w środowiskach o klasie korozyjności C2 zgodnie z EN ISO 12944-2.
Wymiary i kształt zgodne z EN 1090-4, grubość materiału zgodna z EN 10143.

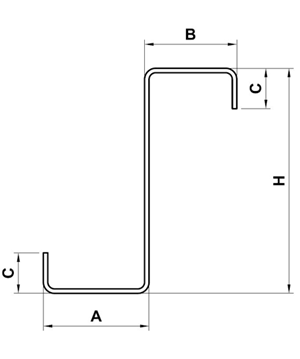

Profile zimnogięte o przekroju w kształcie litery Z
| Typ profilu | Grubość (mm) | H (mm) | A (mm) | B (mm) | C (mm) | Masa (kg/m) |
| LP-Z100 | 1 | 100 | 45 | 39 | >=15.50 | 1.63 |
| 1.2 | 45.4 | 39.4 | >=15.90 | 1.96 | ||
| 1.5 | 46 | 40 | >=16.50 | 2.45 | ||
| LP-Z120 | 1 | 120 | 45 | 39 | >=16.00 | 1.81 |
| 1.2 | 45.4 | 39.4 | >=16.40 | 2.17 | ||
| 1.5 | 46 | 40 | >=17.00 | 2.71 | ||
| 2 | 47 | 41 | >=18.00 | 3.61 | ||
| LP-Z150 | 1 | 150 | 45 | 39 | >=16.00 | 2.04 |
| 1.2 | 45.4 | 39.4 | >=16.40 | 2.45 | ||
| 1.5 | 46 | 40 | >=17.00 | 3.06 | ||
| 2 | 47 | 41 | >=18.00 | 4.08 | ||
| LP-Z200 | 1.5 | 200 | 70 | 62 | >=24.00 | 4.36 |
| 2 | 71 | 63 | >=25.00 | 5.81 | ||
| 2.5 | 72 | 64 | >=26.00 | 7.26 | ||
| 3 | 73 | 65 | >=27.00 | 8.71 | ||
| LP-Z250 | 1.5 | 250 | 70 | 62 | >=24.00 | 4.92 |
| 2 | 71 | 63 | >=25.00 | 6.56 | ||
| 2.5 | 72 | 64 | >=26.00 | 8.2 | ||
| 3 | 73 | 65 | >=27.00 | 9.84 | ||
| LP-Z300 | 1.5 | 300 | 89 | 81 | >=22.50 | 5.95 |
| 2 | 90 | 82 | >=23.50 | 7.93 | ||
| 2.5 | 91 | 83 | >=24.50 | 9.91 | ||
| 3 | 92 | 84 | >=25.50 | 11.89 |
Narzędzia projektowe
Program PurCalc dla profili zimnogiętych
Skorzystaj z oprogramowania Ruukki przeznaczonego do optymalizacji profili zimnogiętych.
Przejdź do programu PurCalc®Obiekty BIM
Pobierz obiekty BIM do swojego komputera
Biblioteka ProdLib dostarcza produkty Ruukki jako modele BIM w formie 3D bezpośrednio do Twojego komputera i programów projektowych AutoCad, AutoDesk Revit, Archicad i Tekla Structures. Biblioteka produktów gromadzi w jednym miejscu wszystkie niezbędne modele projektowe i rysunki szczegółowe. Powiadomienia o aktualizacjach są automatyczne, dlatego jako użytkownik możesz być pewien, że Twoje dane produktowe są regularnie aktualizowane. ProdLib może być również stosowany jako samodzielna aplikacja komputerowa.
Przejdź do biblioteki BIMJak zamówić
Przy składaniu zamówienia prosimy o podanie następujących informacji:
- Typ profilu
- Grubość
- Długość
- Numer.
W przypadku profili z otworami fabrycznymi prosimy o przesłanie rysunków z rozmieszczeniem otworów.
Wybijanie otworów
Profile zimnogięte mogą być dostarczane z otworami fabrycznymi, dzięki czemu ich montaż staje się szybszy i bezpieczniejszy. Standardowe rozmiary i rozmieszczenie otworów dla wkrętów mocujących przedstawiono poniżej.
Otwory wykonywane są w trakcie produkcji na linii ciągłej.
Informacje dodatkowe:
- Maksymalna grubość materiału 3mm (dla średnicy 60mm maks. grubość materiału wynosi 2mm)
- Otwory mogą być wykonane w rzędzie
- Otwory owalne i prostokątne można obracać o 90°.
| Typ otworu | Średnica (mm) | Obrót (°) |
| Okrągły | 7 | - |
| Okrągły | 10 | - |
| Okrągły | 12 | - |
| Okrągły | 14 | - |
| Okrągły | 16 | - |
| Okrągły | 18 | - |
| Okrągły | 20 | - |
| Okrągły | 22 | - |
| Okrągły | 26 | - |
| Okrągły | 60 | - |
| Owalny | 12×24 | 90 |
| Owalny | 14×24 | 90 |
| Owalny | 16×35 | 90 |
| Owalny | 18×31.7 | 90 |
| Owalny | 18×35 | 90 |
| Owalny | 20×35 | 90 |
| Prostokątny | 5×25 | 90 |
