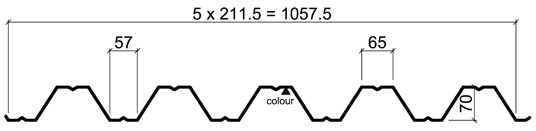

Selvbærende plate T70-57L-1058
Selvbærende takplater er egnet for isolerte takkonstruksjoner, utvendig tak og bjelkelag og de kan brukes som forskaling ved støping av betongkonstruksjoner. For mest lønnsom løsning, bruk Ruukkis programvare for dimensjonering av tak, Poimu.
This product is optionally available with following sustainable features:
- Steel profile made of recycled steel (SSAB Zero) for significantly lower CO2 emissions and high circularity (Ruukki LowCarbon)
- Availability and delivery time for different thickness/coating combinations varies.
Nå kan bærende plater utstyres med Ruukki® Roof Sensor som overvåker snøbelastningen på taket i sanntid, forebygger farlige situasjoner og gir innsparinger ved å gjøre snøfjerningen smartere. Les mer om fordelene med smarte tak her.
Egenskaper
Materialer
Materiale
| Materialtykkelse (mm) | Stålkvalitet | Sink (g/m2) | Overflatebehandling | Korrosjonsklasser, innvendige tak | Korrosjonsklasser, yttertak | Farger ** | Vekt (kg/m2) | GWP, A1-A3 (kgCO2e/m2) | GWP, D (kgCO2e/m2) | LowCarbon GWP, A1-A3 (kgCO2e/m2) | LowCarbon GWP, D (kgCO2e/m2) |
| 0.7 | S350 | Z275 | Galvanisert | C2 | - | - | 7.79 | 17.9 | -11.8 | 6.4 | -1.0 |
| 0.7 | S350 | Z100 | Polyester 25 | C2 | - | RR20 | 7.79 | 20.1 | -11.4 | 8.7 | -1.0 |
| 0.7 | S350 | Z275 | Polyester 25 | C3* | C3 | RR20 | 7.79 | 20.1 | -11.4 | 8,7 | -1.0 |
| 0.8 | S350 | Z275 | Galvanisert | C2 | - | - | 8.90 | 20.5 | -13.5 | 7.4 | -1.2 |
| 0.8 | S350 | Z100 | Polyester 25 | C2 | - | RR20 | 8.90 | 23.0 | -13.0 | 10.0 | -1.2 |
| 0.8 | S350 | Z275 | Polyester 25 | C3* | C3 | RR33 | 8.90 | 23.0 | -13.0 | 10.0 | -1.2 |
| 0.9 | S350 | Z275 | Galvanisert | C2 | - | - | 10.02 | 23.0 | -15.2 | 8.3 | -1.3 |
| 0.9 | S350 | Z100 | Polyester 25 | C2 | - | RR20 | 10.02 | 25.9 | -14.6 | 11.2 | -1.3 |
| 1.0 | S350 | Z275 | Galvanisert | C2 | - | - | 11.13 | 25.6 | -16.9 | 9.2 | -1.5 |
| 1.0 | S350 | Z100 | Polyester 25 | C2 | - | RR20 | 11.13 | 28.7 | -16.2 | 12.5 | -1.5 |
| 1.0 | S350 | Z275 | Polyester 25 | C3* | C3 | RR20, RR33 | 11.13 | 28.7 | -16.2 | 12.5 | -1.5 |
| 1.0 | S350 | Z275 | GreenCoat Pural BT | - | C4 | RR23 | 11.13 | 28.7 | -16.2 | 12.5 | -1.5 |
*) For perforated sheetings C2
**) Merk: Baksiden av lakkerte stålplater er som standard malt med 2 lag (ett lag grunnlakk og et lag topplakk i lys grå farge)
Beskyttelse mot korrosjon
| Miljø | Belegg |
| Inne i bygninger med miljøer med korrosjonskategori C1, C2 i henhold til standarden EN ISO 12944-2 og A1, A2 i henhold til standarden EN 10169 | Tynnplater med sinkbelegg på 100 g/m2 og med polyesterbelegg SP 15, tykkelse 15 μm |
| Inne i bygninger med miljøer med korrosjonskategori C1, C2, C3 i henhold til standarden EN ISO 12944-2 og A1, A2, A3 i henhold til standarden EN 1016 | Tynnplater med sinkbelegg på 275 g/m2 og med polyesterbelegg SP 25, tykkelse 25 μm |
| Inne i bygninger med miljøer med korrosjonskategori opp til C4 i henhold til standarden EN ISO 12944-2 og A4 i henhold til standarden EN 10169 | Tynnplater med sinkbelegg på 275 g/m2 og med puralbelegg, tykkelse 50 μm |
Prosjekteringsverktøy
Poimu® program for dimensjonering av selvbærende takplater
Poimu®, programvare for dimensjonering, lar deg optimalisere produktvalget i følge Eurocode. Bare ved å definere noen grunnleggende inndata kan du velge en selvbærende takplate for deres behov fra Ruukkis utvalg. Dette raske verktøyet for optimalisering dekker 1-, 2-spenn og kontinuerlige konstruksjoner og gir nøyaktig løsning på hvilken plate som bør brukes, også lengden.
Gå til Poimu®
Ruukki Akustikk Estimator
Finn ut hvilken produktløsning som passer best for ditt prosjekt ved å prøve vår akustikk estimator. Ved å fylle ut byggets dimensjoner og materialinnstillinger i beregningsprogrammet kan du se hvilken produktløsning som gir ditt prosjekt optimale resultater.
Gå til beregningsverktøyet herAcoustic perforation
Acoustic absorption coefficient, absorption class and sound insulation
Find detailed acoustic information from https:/www.ruukki.com/sound-environment where is collection of products, guide and measured values are available.
Corrosion resistance
Due to requirement regarding corrosion resistance perforated steel sheets may be applied only indoors and as follows:
Galvanized steel sheets with zinc coating 275 g/m2 or galvanized steel sheets with zinc coating 100 g/m2 or 275 g/m2 together with organic coating SP 25 (polyester 25 µm) - in corroding medium C1 and C2 as per EN ISO 12944-2.
Load bearing profile application
Load bearing profiles are usually applied in multi layer roofing constructions. Sound absorption can be improved and adjusted by profile perforation selection and insulation layer selection. Perforation leads to improved sound absorption that can greatly improve indoor acoustic conditions; reduction of sound reverberation time and background noise level even without extra acoustic layers and involved costs.
Use of POIMU software enables trapezoidal sheets within a structure to be dimensioned and optimized with perforated profiles too. For more information on POIMU visit Ruukki Design Tools.
Perforation pattern
Standard degree of perforation is 15% within the area perforated for web perforated profiles.
Perforation location for T70 profile marked with red.
Anti-kondensbelegg
Profiler med antikondensnbelegg er beskyttet mot kondensering direkte på undersiden av metallplaten. Belegget absorberer vann, som siden kan fordampe ut i omgivelsene når værforholdene endrer seg.
Perlite-belegg, sprøytes kun på undersiden av profilen.
| Vekt av belegget | 400 …. 1 000 g/m2 |
| Vannabsorberende kapasitet | ~0.5–0.8 l/m2–1.1–1.5 l/m2 |
| Metode for belegg | Sprøytet |
| Farge | Lysegrå |
| Fortynningsmiddel | Vann |
| Sammensetning | Perlitkorn, cellulosefibre, vann og bindemiddel |
