Selvbærende plate T130M-75L-930

Microprofiled top and bottom flanges and the optional high strength steel grade (S420GD) make T130M load-bearing sheet the strongest load-bearing sheet in its class.

The strength of the microprofiled T130M is validated by tests, which prove up to 20% increase in moment capacity compared to traditional non-microprofiled load-bearing sheets with similar height.

This product is optionally available with following sustainable features:

Steel profile made of recycled steel (SSAB Zero) for significantly lower CO₂ emissions and high circularity (Ruukki LowCarbon)
Availability and delivery time for different thickness/coating combinations varies.

For the optimal structural dimensioning, use Ruukki’s roof dimensionin software, Poimu.

Lagre denne produktinformasjonen som PDF

Send kontaktforespørsel

Informasjonen på våre nettsider er korrekt i henhold til vår beste kunnskap og forståelse. Selv om alle anstrengelser er gjort for å sikre nøyaktighet, kan selskapet ikke akseptere noe ansvar for direkte eller indirekte skader som følge av eventuelle feil eller feil bruk av informasjonen i denne publikasjonen. Vi forbeholder oss retten til å gjøre endringer.

Egenskaper

Produktnavn

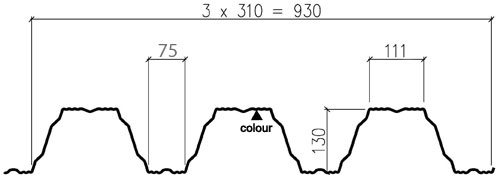

Selvbærende plate T130M-75L-930

Produkt

T130M-75L-930

Høyde

130 mm

Flensbredde

75 mm

Flensbredde

111 mm

Modulbredde

930 mm

Min. lengde

800 mm

Max. lengde

18300 mm

Kvalitetskontroll

Produksjonskontroll iht. EN1090-1 og EN 1090-4

Toleranser

Mål og form iht. EN 1090-4, Materialtykkelse iht. EN 10143

CE-merking

EN1090-1

Utførelseklasse

EXC1, EXC2, EXC3

Materialer

Materiale

Materialtykkelse (mm)	Stålkvalitet	Sink (g/m²)	Overflatebehandling	Korrosjonsklasser, innvendige tak	Korrosjonsklasser, yttertak	Farger **	Vekt (kg/m²)	GWP, A1-A3 (kgCO₂e/m²)	GWP, D (kgCO₂e/m²)	LowCarbon GWP, A1-A3 (kgCO₂e/m²)	LowCarbon GWP, D (kgCO₂e/m²)
0.7	S350	Z275	Galvanisert	C2	-	-	8.86	20.4	-13.5	7.3	-1.2
0.7	S350	Z100	Polyester 25	C2	-	RR20	8.86	22.9	-12.9	9.9	-1.2
0.7	S350	Z275	Polyester 25	C3*	C3	RR20	8.86	22.9	-12.9	9.9	-1.2
0.8	S350	Z275	Polyester 25	C3*	C3	RR33	10.13	26.1	-14.8	11.3	-1.4
0.8	S350	Z275	Galvanisert	C2	-	-	10.13	23.3	-15.4	8.4	-1.4
0.8	S350	Z100	Polyester 25	C2	-	RR20	10.13	26.1	-14.8	11.3	-1.4
0.9	S350	Z275	Galvanisert	C2	-	-	11.40	26.2	-17.3	9.4	-1.5
0.9	S350	Z100	Polyester 25	C2	-	RR20	11.40	29.4	-16.6	12.8	-1.5
1.0	S350	Z275	Galvanisert	C2	-	-	12.66	29.1	-19.2	10.5	-1.7
1.0	S350	Z100	Polyester 25	C2	-	RR20	12.66	32.7	-18.5	14.2	-1.7
1.0	S350	Z275	Polyester 25	C3*	C3	RR20, RR33	12.66	32.7	-18.5	14.2	-1.7
1.0	S350	Z275	GreenCoat Pural BT	C4*	C4	RR23	12.66	32.7	-18.5	14.2	-1.7
1.2	S350	Z275	Galvanisert	C2	-	-	15.19	34.9	-23.1	12.6	-2.0
1.2	S350	Z100	Polyester 25	C2	-	RR20	15.19	39.2	-22.2	17.0	-2.0
1.2	S350	Z275	Polyester 25	C3*	C3	RR33	15.19	39.2	-22.2	17.0	-2.0
1.5	S350	Z275	Galvanisert	C2	-	-	18.99	43.7	-28.9	15.7	-2.5
1.5	S350	Z100	Polyester 25	C2	-	RR20	18.99	49.0	-27.7	21.3	-2.5

*) For perforated sheetings C2

**) Merk: Baksiden av lakkerte stålplater er som standard malt med 2 lag (ett lag grunnlakk og et lag topplakk i lys grå farge)

Beskyttelse mot korrosjon

Miljø	Belegg
Inne i bygninger med miljøer med korrosjonskategori C1, C2 i henhold til standarden EN ISO 12944-2 og A1, A2 i henhold til standarden EN 10169	Tynnplater med sinkbelegg på 100 g/m² og med polyesterbelegg SP 15, tykkelse 15 μm
Inne i bygninger med miljøer med korrosjonskategori C1, C2, C3 i henhold til standarden EN ISO 12944-2 og A1, A2, A3 i henhold til standarden EN 1016	Tynnplater med sinkbelegg på 275 g/m² og med polyesterbelegg SP 25, tykkelse 25 μm
Inne i bygninger med miljøer med korrosjonskategori opp til C4 i henhold til standarden EN ISO 12944-2 og A4 i henhold til standarden EN 10169	Tynnplater med sinkbelegg på 275 g/m² og med puralbelegg, tykkelse 50 μm

Prosjekteringsverktøy

Poimu® program for dimensjonering av selvbærende takplater

Poimu®, programvare for dimensjonering, lar deg optimalisere produktvalget i følge Eurocode. Bare ved å definere noen grunnleggende inndata kan du velge en selvbærende takplate for deres behov fra Ruukkis utvalg. Dette raske verktøyet for optimalisering dekker 1-, 2-spenn og kontinuerlige konstruksjoner og gir nøyaktig løsning på hvilken plate som bør brukes, også lengden.

Gå til Poimu®

Ruukki Akustikk Estimator

Finn ut hvilken produktløsning som passer best for ditt prosjekt ved å prøve vår akustikk estimator. Ved å fylle ut byggets dimensjoner og materialinnstillinger i beregningsprogrammet kan du se hvilken produktløsning som gir ditt prosjekt optimale resultater.

Gå til beregningsverktøyet her

Acoustic perforation

Acoustic absorption coefficient, absorption class and sound insulation

Find detailed acoustic information from https:/www.ruukki.com/sound-environment where is collection of products, guide and measured values are available.

Corrosion resistance

Due to requirement regarding corrosion resistance perforated steel sheets may be applied only indoors and as follows:
Galvanized steel sheets with zinc coating 275 g/m² or galvanized steel sheets with zinc coating 100 g/m² or 275 g/m² together with organic coating SP 25 (polyester 25 µm) - in corroding medium C1 and C2 as per EN ISO 12944-2.

Load bearing profile application

Load bearing profiles are usually applied in multi layer roofing constructions. Sound absorption can be improved and adjusted by profile perforation selection and insulation layer selection. Perforation leads to improved sound absorption that can greatly improve indoor acoustic conditions; reduction of sound reverberation time and background noise level even without extra acoustic layers and involved costs.

Use of POIMU software enables trapezoidal sheets within a structure to be dimensioned and optimized with perforated profiles too. For more information on POIMU visit Ruukki Design Tools.

Perforation pattern

Standard degree of perforation is 15% within the area perforated for web perforated profiles.

Perforation location for T130M profile marked with red.

Anti-kondensbelegg

Profiler med antikondensnbelegg er beskyttet mot kondensering direkte på undersiden av metallplaten. Belegget absorberer vann, som siden kan fordampe ut i omgivelsene når værforholdene endrer seg.

Perlite-belegg, sprøytes kun på undersiden av profilen.

Vekt av belegget	400 …. 1 000 g/m²
Vannabsorberende kapasitet	~0.5–0.8 l/m²–1.1–1.5 l/m²
Metode for belegg	Sprøytet
Farge	Lysegrå
Fortynningsmiddel	Vann
Sammensetning	Perlitkorn, cellulosefibre, vann og bindemiddel
