Liberta original 102

Lag en genuin og egen layout for fasade med Liberta™ original 102.

Ruukki® emotion
Tilgjengelig også med perforering og lys.

Informasjonen på våre nettsider er korrekt i henhold til vår beste kunnskap og forståelse. Selv om alle anstrengelser er gjort for å sikre nøyaktighet, kan selskapet ikke akseptere noe ansvar for direkte eller indirekte skader som følge av eventuelle feil eller feil bruk av informasjonen i denne publikasjonen. Vi forbeholder oss retten til å gjøre endringer.

Dimensjoner og former

Produktnavn
Liberta original 102
Kassettdybde
20, 25, 30 mm
Horisontal skjøt
20, 25, 30 mm
Vertikal skjøt
20, 25, 30 mm
Fastening Style
Standard







Perforation layout


Dimension/holemm
a≥10
b≥10
cd+15, d+25, d+30
d12, 16, 20, 30


Symmetrical perforation: Fully perforated in symmetrical square layout. Only 1 hole size (d) and distance (a, b, c) per product.

Art perforation: Fully or partly perforated in freely chosen locations. All hole sizes (d) and distances (c) available per product.

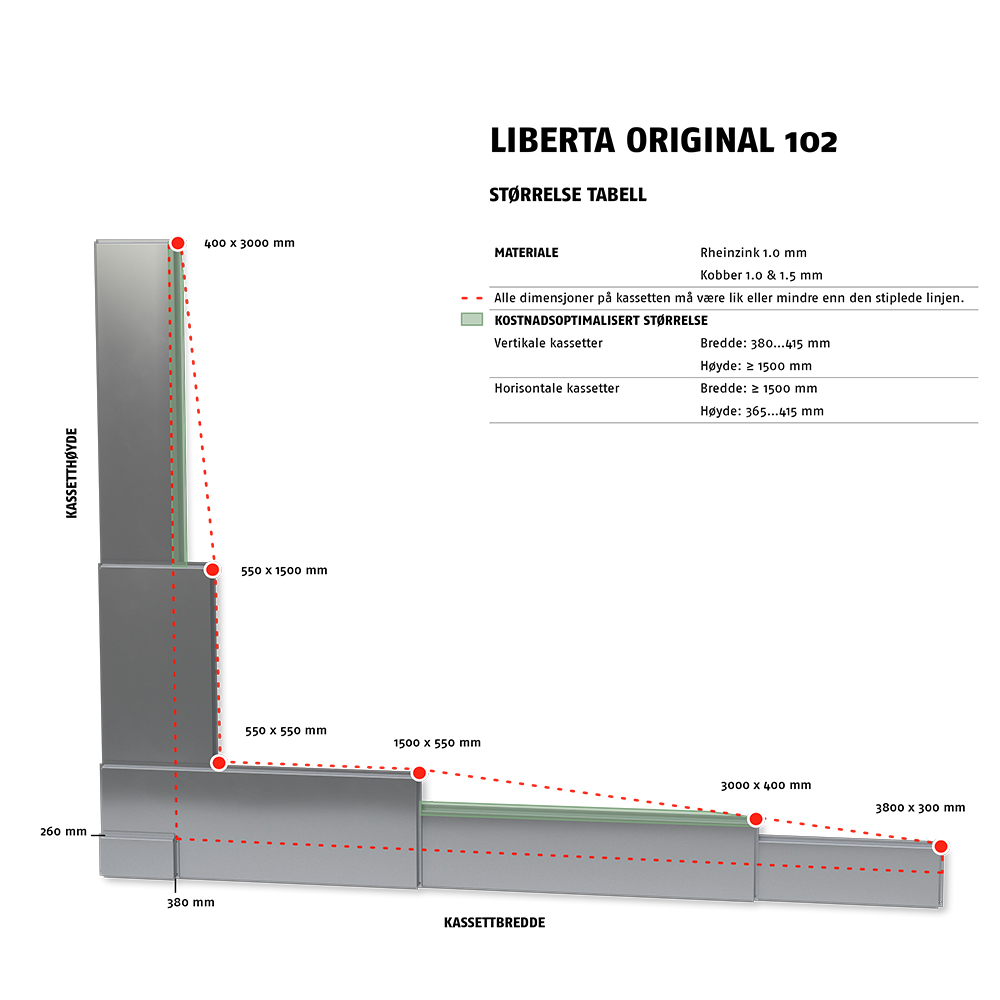

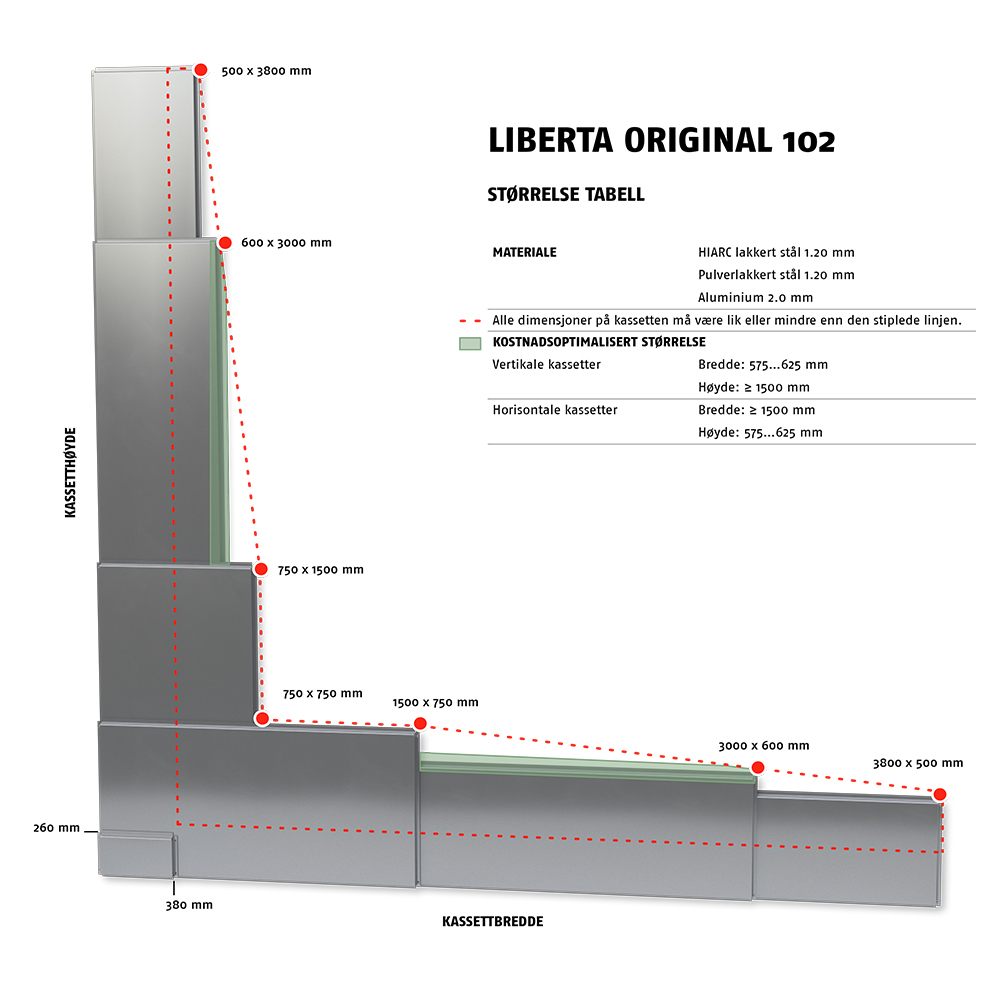

Materiale stål 1,20 mm, kassettstørrelser

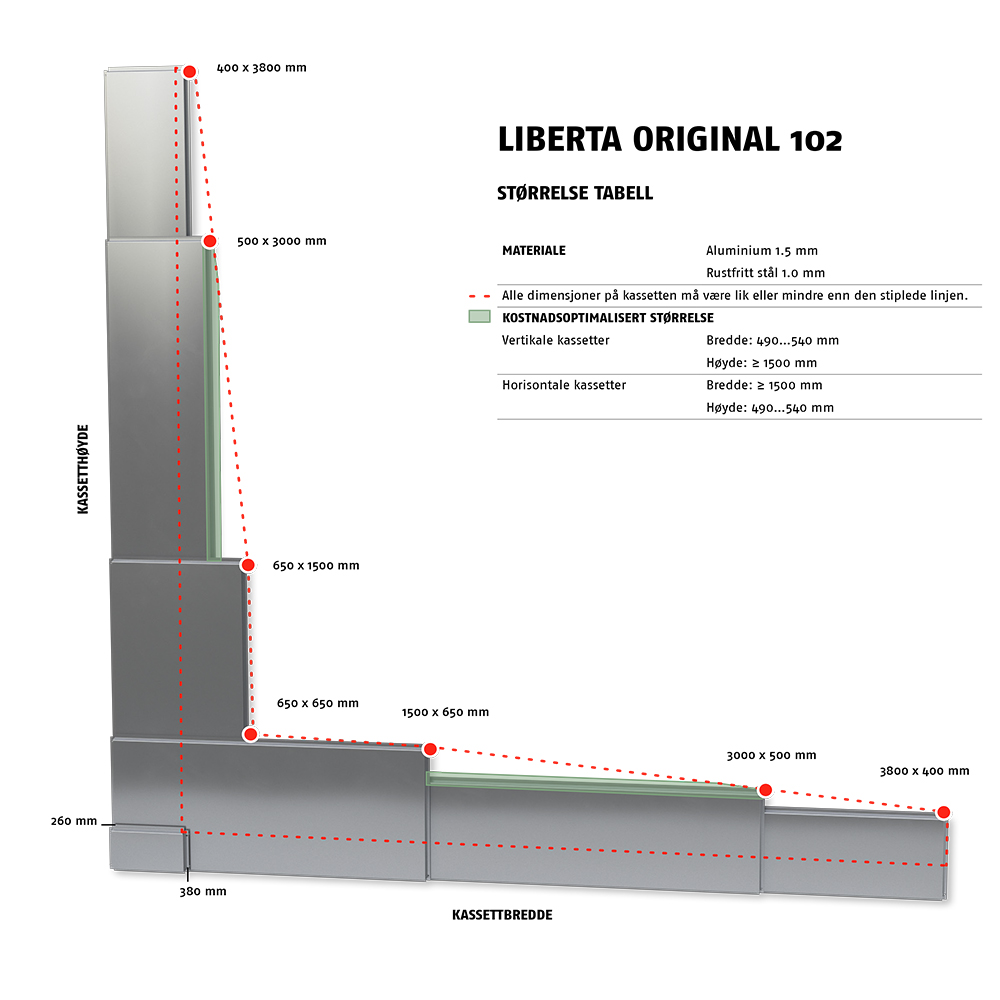

Materiale aluminium 1,50 mm, kassettstørrelser


Materialer

Materiale

MaterialeMaterialtykkelse (mm)Vekt (kg/m2)OverflatebehandlingTilgjengelig med perforeringLagerført sortimentReaksjon ved brann
Stål1.211.6Hiarc A1
 1.211.6PulverbeleggA2 - s1, d0
Aluminium 1.5 5.1 Pulverbelegg-
 1.5 5.1 PVDF
Rheinzink1.07.2Pre-patinert (uten belegg)A1
Kobber, messing og bronse1.0  Pre-patinert (uten belegg) A1
 1.5  Pre-patinert (uten belegg) A1
Aluminium (børstet)1.55.1Børstet med (halv)gjennomsiktig belegg
Aluminium (mønstermalt)1.5 5.1 Flersjikts lakkert
 2.0 6.8 Flersjikts lakkert
Rustfritt stål 1.08.0 Naturlig matt, sandblåst overflate + oksidering (Stål kvalitet 304, 316)A1
 1.08.0 Præget mønstre, oksidering + børstet overflate (Stål kvalitet 304, 316)--A1
 1.0 8.0 Naturlig matt, børstet overflate (4N) (Stål kvalitet 304, 316)A1

Farger og belegg

FargekartBeleggFarge
StandardGreenCoat HIARC (steel)RR20, RR21, RR23, RR40, RR41, RR42, RR43
 GreenCoat HIARC Matt (steel)RR40, RR41, RR45
ExtendedGreenCoat HIARC (steel)RR11, RR22, RR24, RR26, RR29, RR30, RR31, RR32,RR33, RR34, RR35, RR36, RR37, RR44, RR45, RR750
More RR colours
 PVDF (aluminium)Most common RAL colours
 Powder paint (steel&aluminium)RAL colours

Minimum order sizes:
Standard chart: No limitations
Extended chart:
- GreenCoat HIARC (steel): 900 m2
- PVDF (aluminium): 250 m2
- Powder paint (steel&aluminium):100 m2

BIM-objekter

For å forenkle arbeidet både til arkitekter og byggingeniører med nøyaktig produktinformasjon i 3D format har vi et utvalg av CAD/BIM-objekter til Autodesk Revit og ArchiCAD.

Last ned dokumenter

Ytelseserklæring

Bestillingsskjemaer

Vedlikeholdsinstruksjoner

Accessory documents

Tekniske dokumenter

Fyll ut skjemaet under så sender vi deg en link til dokumentbiblioteket hvor du finner de viktigste dokumentene som f.eks.

  • detaljtegninger
  • dimensjonstegninger
  • instruksjoner og håndbøker

Hvorfor vi samler og prosesserer personlig data? Vennligst les vår Personvernerklæring.

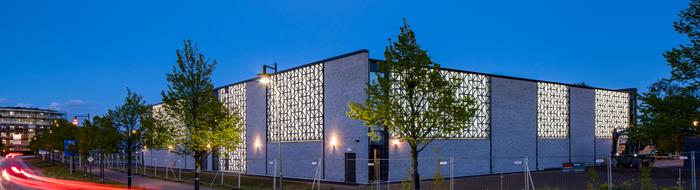

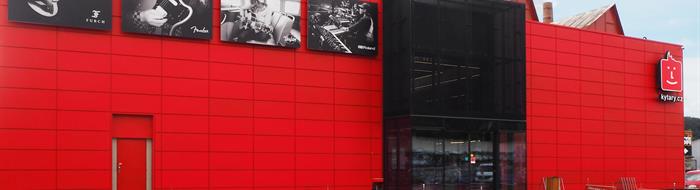

Referanser
