Apkrovas laikantys lakštai T70-57L-846

Apkrovas laikantys lakštai (paklotai) yra tinkami naudoti stogų paklotams, išorinei lakštinei stogų dangai ir tarpinei grindų dangai; taip pat jie gali būti naudojami kaip betoninėms plokštėms skirti klojiniai.
Kad projektuojant gautumėte ekonomiškiausią sprendimą, siūlome naudoti „Ruukki“ stogo matmenų skaičiavimo programą „Poimu“.


Naudojimas:

  • Pramoniniai pastatai
  • Visuomeniniai pastatai
  • Sporto arenos
  • Administraciniai pastatai
  • Pastatų renovacija
T70-57L-780
Išsaugoti šį produkto aprašymą PDF formatu
SUSISIEKTI
Šioje interneto svetainėje pateikiama informacija yra paremta mūsų geriausiomis žiniomis ir supratimu. Nepaisant visų pastangų užtikrinti tikslumą, bendrovė neprisiima jokios atsakomybės už bet kokias klaidas arba nepateiktą informaciją ir už jokią tiesioginę arba netiesioginę žalą, susidariusią netinkamai naudojant pateiktą informaciją. Mes pasiliekame teisę keisti turinį.

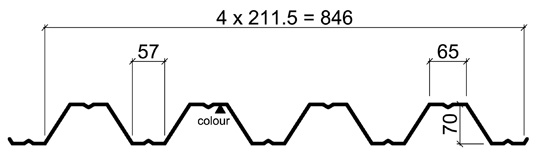

Savybės



Pavadinimas
Apkrovas laikantys lakštai T70-57L-846
Produkto kodas
T70-57L-846
Aukštis
70 mm
Sąlajos plotis
57 mm
Viršūnės plotis
65 mm
Modulio plotis
846 mm
Minimalus ilgis
600 mm
Maksimalus ilgis
15 000 mm
Kokybės kontrolė
Gamybos kontrolė gamykloje, pagal EN 1090-1 ir EN 1090-4 standartus.
Leistini nuokrypiai
Matmenys ir forma pagal EN 1090-4, medžiagos storis pagal EN
CE ženklinimas
EN1090-1
Eksploatacinių savybių klasė
EXC1, EXC2, EXC3

Medžiaga



Medžiagos storis (mm)Plieno markėCinkas (g/m2)PaviršiusKorozijos klasė vidaus patalposeKorozijos klasė išorėjeSpalvos *Svoris (kg/m2)GWP, A1-A3 (kgCO2e/m2)GWP, D (kgCO2e/m2)LowCarbon GWP, A1-A3 (kgCO2e/m2)
0.6S280Z275GreenCoat Pural BT-C4RR21, RR22, RR23, RR29, RR32, RR33, RR750 6.9619.1-9.87.8
0.7S350Z275GreenCoat Pural BT-C4RR21, RR22, RR23, RR33 8.1222.2-11.49.1



*) Pastaba: Spalva padengtų lakštų antra pusė standartiškai nudažyta 2-jų sluoksnių pilkais antros pusės dažais.

Apsauga nuo korozijos

AplinkaPadengimas
Naudojama vidaus patalpose C1, C2 korozijos kategorijos aplinkoje pagal EN ISO 12944-2 standartą ir A1, A2 kategorijos aplinkoje pagal EN 10169 standartą.Plieno lakštai su 100 g/m2 cinko danga ir poliesterio danga SP 15, storis 15 μm
audojama vidaus patalpose C1, C2, C3 koroziškumo kategorijos aplinkoje pagal EN ISO 12944-2 standartą ir A1, A2, A3 kategorijos aplinkoje pagal EN 10169 standartą.Plieno lakštai su 275 g/m2 cinko danga ir poliesterio danga SP 25, storis 25 μm



Projektavimo įrankiai

Poimu-logo

„Poimu“ programinė įranga apkrovas laikančių lakštų projektavimui

Programinė įranga „Poimu“ leidžia optimizuoti produktų pasirinkimą pagal Eurokodą ar vietines normas. Pateikę keletą pagrindinių duomenų, galite pasirinkti poreikius atitinkantį apkrovos lakštą iš Ruukki asortimento. Šis greitas optimizavimo įrankis tinka 1, 2 tarpatramių ir ištisinių struktūrų projektavimui, pateikdamas tikslų sprendimą, koks lakštas turi būti naudojamas, o taip pat jo ilgį.

Eiti į Poimu

„Ruukki® Acoustic Estimator“ skaičiuoklė

Sužinokite, kokia medžiaga jums geriausiai tinka. Išbandykite mūsų skaičiuoklę Jūsų projektui. Įtraukę pastato matmenis ir užpildę medžiagų parametrus, galite matyti, kokia produktų konfigūracija užtikrina optimalų projekto rezultatą.

Eiti į skaičiuoklę

Akustinė perforacija

Akustinės sugerties koeficientas, sugerties klasė ir garso izoliacija

Išsamią akustinę informaciją rasite svetainėje https:/www.ruukki.com/sound-environment kurioje pateikiamas gaminių asortimentas, vadovas ir išmatuotos vertės.

Atsparumas korozijai

Pagal atsparumo korozijai reikalavimus perforuotus plieno lakštus galima naudoti tik patalpose ir taip, kaip nurodyta toliau:

Cinkuoti plieno lakštai su cinko danga 275 g/m2 arba cinkuoti plieno lakštai su cinko danga 100 g/m2 arba 275 g/m2 kartu su organine danga SP 25 (poliesteris 25 µm) - koroduojančioje terpėje C1 ir C2 pagal EN ISO 12944-2.


Laikančiojo profilio taikymas

Laikantys profiliai paprastai naudojami daugiasluoksnėse stogo konstrukcijose. Garso sugertį galima pagerinti ir sureguliuoti parenkant profilio perforaciją ir izoliacinį sluoksnį. Dėl perforacijos pagerėja garso sugertis, kuri gali labai pagerinti patalpų akustines sąlygas; sumažėja garso reverberacijos laikas ir foninio triukšmo lygis, net jei nereikia papildomų akustinių sluoksnių ir su tuo susijusių išlaidų.

Naudojant POIMU programinę įrangą, konstrukcijoje esančius trapecinius lakštus taip pat galima išmatuoti ir optimizuoti naudojant perforuotus profilius. Daugiau informacijos apie  Ruukki Design Tools rasite „Ruukki“ Paslaugos ir pagalba skyriuje.

Perforacijos pavyzdys

Standartinis perforacijos laipsnis yra 15 % perforuoto ploto su perforuota šonine plokštuma.



Raudonai pažymėtos T70 profilių perforacijos vietos.





Antikondensacinis sluoksnis

Profilius  nuo vandens kondensato saugo antikondensacinis sluoksnis ant apatinio skardos paviršiaus. Apatinis luoksnis sugeria vandenį, kuris, pasikeitus oro sąlygoms, gali išgaruoti į aplinką.

Perlito sluoksnis, užpurkštas tik ant profilio apatinio paviršiaus (apatinėss dangos pusės).

Sluoksnio svoris400 …. 1 000 g/m2
Vandens sugėrimas~0.5–0.8 l/m2–1.1–1.5 l/m2
Dengimo būdasUžpurkštas
SpalvaŠviesiai pilka
SkiediklisVanduo
SudėtisPerlito grūdeliai, celiuliozės pluoštas, vanduo ir rišiklis

Techniniai dokumentai

Čia jūs galite rasti visus dokumentus, susijusius su Ruukki apkrovas laikančiais lakštais. Dokumentai suskirstyti pagal dokumentų tipą. Spauskite, norėdami patekti į dokumentų biblioteką.

Sertifikatai ir patvirtinimai

Čia jūs galite rasti visus sertifikatus ir patvirtinimus, susijusius su Ruukki apkrovas laikančiais lakštais. Dokumentai suskirstyti pagal dokumentų tipą. Spauskite, norėdami patekti į dokumentų biblioteką.
