Apkrovas laikantys lakštai T45-30L-905

Apkrovas laikantys lakštai (paklotai) yra tinkami naudoti stogų paklotams, išorinei lakštinei stogų dangai ir tarpinei grindų dangai; taip pat jie gali būti naudojami kaip betoninėms plokštėms skirti klojiniai.
Kad projektuojant gautumėte ekonomiškiausią sprendimą, siūlome naudoti „Ruukki“ stogo matmenų skaičiavimo programą „Poimu“.


Naudojimas:

  • Pramoniniams pastatams
  • Visuomeniniams pastatams
  • Sporto arenoms
  • Administraciniams pastatams
  • Pastatų renovacijai
    • T45-30L-905
    Išsaugoti šį produkto aprašymą PDF formatu
    SUSISIEKTI
    Šioje interneto svetainėje pateikiama informacija yra paremta mūsų geriausiomis žiniomis ir supratimu. Nepaisant visų pastangų užtikrinti tikslumą, bendrovė neprisiima jokios atsakomybės už bet kokias klaidas arba nepateiktą informaciją ir už jokią tiesioginę arba netiesioginę žalą, susidariusią netinkamai naudojant pateiktą informaciją. Mes pasiliekame teisę keisti turinį.

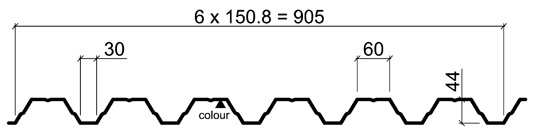

    Savybės



    Pavadinimas
    Apkrovas laikantys lakštai T45-30L-905
    Produkto kodas
    T45-30L-905
    Aukštis
    44 mm
    Sąlajos plotis
    30
    Viršūnės plotis
    60
    Modulio plotis
    905 mm
    Minimalus ilgis
    500 mm
    Maksimalus ilgis
    15 000 mm
    Kokybės kontrolė
    Gamybos kontrolė gamykloje, pagal EN 1090-1 ir EN 1090-4 standartus.
    Leistini nuokrypiai
    Matmenys ir forma pagal EN 1090-4, medžiagos storis pagal EN
    CE ženklinimas
    EN1090-1
    Eksploatacinių savybių klasė
    EXC1, EXC2

    Medžiaga


    Medžiagos storis (mm)Plieno markėCinkas (g/m2)Paviršiaus padengimasKorozijos klasė vidaus patalposeKorozijos klasė išorėjeSpalvos **Svoris (kg/m2)GWP, A1-A3 (kgCO2e/m2)GWP, D (kgCO2e/m2)LowCarbon GWP, A1-A3 (kgCO2e/m2)***
    0.6S280Z275CinkuotasC2-- 6.5116.9-9.25.4
    0.6S280Z275Polyester 25C3*C3RR20 6.5117.8-9.27.3
    0.7S350Z275CinkuotasC2-- 7.5919.7-10.76.3
    0.7S350Z275Polyester 25C3*C3RR20 7.5920.8-10.78.5
    0.7S350Z275GreenCoat Pural BT-C4RR21, RR22, RR23, RR33 7.5920.8-10.78.5
    0.9S350Z275CinkuotasC2-- 9.7625.4-13.88.1
    0.9S350Z275Polyester 25C3*C3RR209.7626.7-13.810.9

    *) Perforuotiems lakštams C2

    **) Pastaba: spalvotų lakštų, padengtų dažais, antroji pusė standartiškai dažoma 2 sluoksnių pilka nugarėlės danga.



    Apsauga nuo korozijos

    AplinkaPadengimas
    Naudojimas vidaus patalpose C1, C2 korozinio aktyvumo kategorijų aplinkoje pagal EN ISO 12944-2 standartą ir A1, A2 kategorijų aplinkoje pagal EN 10169 standartąPlieno lakštai su 100 g/m2 cinko danga ir poliesterio danga SP 15, storis 15 μm
    Naudojimas vidaus patalpose C1, C2, C3 korozijos kategorijos aplinkoje pagal EN ISO 12944-2 standartą ir A1, A2, A3 kategorijos aplinkoje pagal EN 10169 standartąPlieno lakštai su 275 g/m2 cinko danga ir poliesterio danga SP 25, storis 25 μm

    Projektavimo įrankiai

    Poimu-logo

    „Poimu“ programinė įranga apkrovas laikančių lakštų projektavimui

    Programinė įranga „Poimu“ leidžia optimizuoti produktų pasirinkimą pagal Eurokodą ar vietines normas. Pateikę keletą pagrindinių duomenų, galite pasirinkti poreikius atitinkantį apkrovos lakštą iš Ruukki asortimento. Šis greitas optimizavimo įrankis tinka 1, 2 tarpatramių ir ištisinių struktūrų projektavimui, pateikdamas tikslų sprendimą, koks lakštas turi būti naudojamas, o taip pat jo ilgį.

    Eiti į Poimu

    „Ruukki® Acoustic Estimator“ skaičiuoklė

    Sužinokite, kokia medžiaga jums geriausiai tinka. Išbandykite mūsų skaičiuoklę Jūsų projektui. Įtraukę pastato matmenis ir užpildę medžiagų parametrus, galite matyti, kokia produktų konfigūracija užtikrina optimalų projekto rezultatą.

    Eiti į skaičiuoklę

    Akustinė perforacija

    Akustinės sugerties koeficientas, sugerties klasė ir garso izoliacija

    Išsamią akustinę informaciją rasite svetainėje https:/www.ruukki.com/sound-environment kurioje pateikiamas gaminių asortimentas, vadovas ir išmatuotos vertės.

    Atsparumas korozijai

    Pagal  atsparumo korozijai reikalavimus perforuotus plieno lakštus galima naudoti tik patalpose ir taip, kaip nurodyta toliau:
    Cinkuoti plieno lakštai su cinko danga 275 g/m2 arba cinkuoti plieno lakštai su cinko danga 100 g/m2 arba 275 g/m2 kartu su organine danga SP 25 (poliesteris 25 µm) - koroduojančioje terpėje C1 ir C2 pagal EN ISO 12944-2.44-2.

    Laikančiojo profilio taikymas

    Laikantys profiliai paprastai naudojami daugiasluoksnėse stogo konstrukcijose. Garso sugertį galima pagerinti ir sureguliuoti parenkant profilio perforaciją ir izoliacinį sluoksnį. Dėl perforacijos pagerėja garso sugertis, kuri gali labai pagerinti patalpų akustines sąlygas; sumažėja garso reverberacijos laikas ir foninio triukšmo lygis, net jei nereikia papildomų akustinių sluoksnių ir su tuo susijusių išlaidų.

    Naudojant POIMU programinę įrangą, konstrukcijoje esančius trapecinius lakštus taip pat galima išmatuoti ir optimizuoti naudojant perforuotus profilius. Daugiau informacijos apie  Ruukki Design Tools rasite „Ruukki“ Paslaugos ir pagalba skyriuje.

    Perforacijos pavyzdys

    Standartinis perforacijos laipsnis yra 15 % perforuoto ploto su perforuota šonine plokštuma.



    Raudonai pažymėtos T45 profilių perforacijos vietos.




    Antikondensacinis sluoksnis

    Profilius  nuo vandens kondensato saugo antikondensacinis sluoksnis ant apatinio skardos paviršiaus. Apatinis luoksnis sugeria vandenį, kuris, pasikeitus oro sąlygoms, gali išgaruoti į aplinką.

    Perlito sluoksnis, užpurkštas tik ant profilio apatinio paviršiaus (apatinėss dangos pusės).

    Sluoksnio svoris400 …. 1 000 g/m2
    Vandens sugėrimas~0.5–0.8 l/m2–1.1–1.5 l/m2
    Dengimo būdasUžpurkštas
    SpalvaŠviesiai pilka
    SkiediklisVanduo
    SudėtisPerlito grūdeliai, celiuliozės pluoštas, vanduo ir rišiklis
