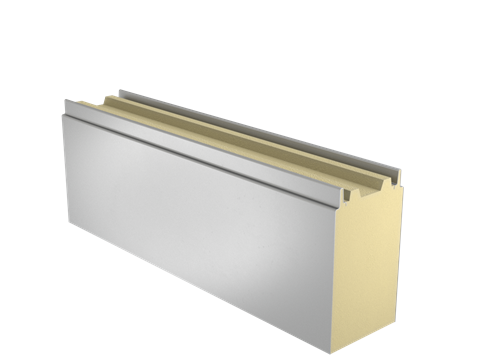

Daugiasluoksnė plokštė SP2E E-PIR

Daugiasluoksnė plokštė SP2E E-PIR, storio pasirinkimas 120 - 200 mm.

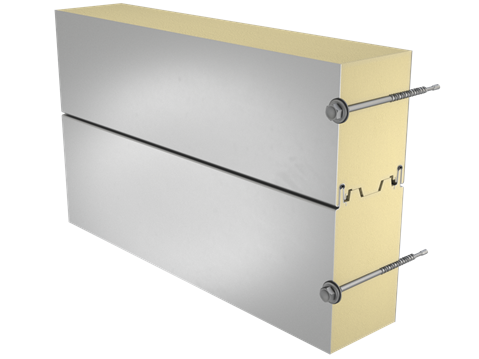

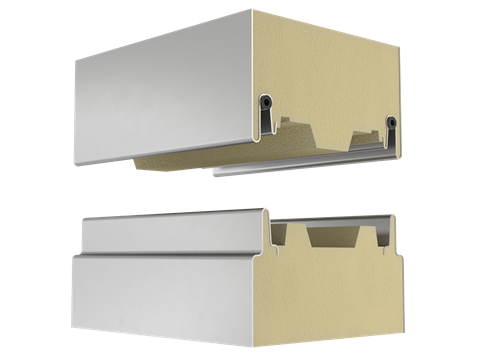

Dėl žemos U vertės ir tinkamo sujungimo dizaino bei plataus plokščių storio pasirinkimo, šios plokštės yra idealus sprendimas šaldomomos patalpoms.

Šios daugiasluoksnės plokštės šerdis yra pagaminta iš standžių, savaime užgęstančių ir tvarių poliizocianurato putų (PIR) be HCFC. Dėl puikių termoizoliacinių savybių galima sumažinti plokštės storį, todėl sumažėja transportavimo ir surinkimo sąnaudos, kaip ir pastato eksploatacijos išlaidos.


Taikymo sritys:

  • Išorės sienoms
  • Vidaus sienoms
  • Luboms
  • Šaldomomos patalpoms
Šioje interneto svetainėje pateikiama informacija yra paremta mūsų geriausiomis žiniomis ir supratimu. Nepaisant visų pastangų užtikrinti tikslumą, bendrovė neprisiima jokios atsakomybės už bet kokias klaidas arba nepateiktą informaciją ir už jokią tiesioginę arba netiesioginę žalą, susidariusią netinkamai naudojant pateiktą informaciją. Mes pasiliekame teisę keisti turinį.

Savybės

Pavadinimas
Daugiasluoksnė plokštė SP2E E-PIR
Standartinis modulio plotis
1100 mm
Modulio pločiai pagal spec. užsakymą (B)
1000 (D = 120 mm, 140 mm)
Minimalus ilgis
2000 mm
Maksimalus ilgis
18500 mm
Išorinės skardos storis
0,5 mm
Vidinės skardos storis
0,4 mm
External Fire Exposure
NRO
Storis D (mm) 120 140 160 180 200
Svoris (kg/m2) 13 13,7 14,5 15,4 16,2
U vertė (W/m2K) 0,18 0,15 0,14 0,12 0,11
Garso izoliacija Rw (dB) 24 24 24 25 25
Degumo klasė B-s2, d0 B-s2, d0 B-s2, d0 B-s2, d0 B-s2, d0
Bendras GWP, A1-A3 (kg CO₂ₑ/m²) 32,6 34,2 35,8 37,3 38,9
Bendras GWP, A1-A3 (kg CO₂e/m²) Ruukki® LowCarbon - - - - -
Sienų atsparumas ugniai ir maksimalūs tarpatramiai horizontaliai/vertikaliai orientacijai (m): 120 140 160 180 200
EI 15 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5
EI 15 (nerūdijantis plienas) - / 7.5 - / 7.5 - / 7.5 - / 7.5 - / 7.5
EI 30 4.0 / 3.0 4.0 / 3.0 4.0 / 3.0 4.0 / 3.0 4.0 / 3.0
EI 30 (nerūdijantis plienas) - / 4.0 - / 4.0 - / 4.0 - / 4.0 - / 4.0
EW 30 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5
EW 30 (nerūdijantis plienas) - / 7.5 - / 7.5 - / 7.5 - / 7.5 - / 7.5
EW 45 - / 3.0 - / 3.0 - / 3.0 - / 3.0 - / 3.0
Ceiling fire resistance values & maximum span lengths (m): 120 140 160 180 200
EI 15 (fire from below) 2.0 2.0 2.0 2.0 2.0
EI 30 (fire from below) 2.0 2.0 2.0 2.0 2.0

Visos savybės deklaruojamos pagal EN 14509 ir susijusius standartus.



Spalvos ir padengimai



PaviršiusPadengimasBlizgumo laipsnis (GU)Korozijos klasėsAtsparumas UV  Spalvos
Išorinis paviršiusGreenCoat Pural BT Satin20C4Ruv4-5RAL7035 (RR292), RAL9010 (RR126)
Išorinis paviršiusGreenCoat Pural BT Metallic40C4Ruv4RAL9006 (RR40), RAL9007 (RR41)
Išorinis paviršius Polyester35C3Ruv2-3 RAL1015 (RR807), RAL1021, RAL2003, RAL3000 (RR770), RAL3009 (RR29), RAL3013 (RR774), RAL5003 (RR4F8), RAL5005 (RR4A8), RAL5012 (RR408), RAL6011 (RR526), RAL6018 (RR5G8), RAL7015 (RR23), RAL7016 (RR288), RAL7035 (RR2B1), RAL7040 (RR287), RAL9002 (RR1G6), RAL9003 (RR106), RAL9006 (RR946), RAL9007, RAL9010 (RR1G5), Golden Oak
Vidinis paviršiusPolyester35C3RAL9002 (RR1G6), RAL9010 (RR1G5)
Vidinis paviršius PVC laminate * C4**Balta


PaviršiusPadengimasKorozijos klasės
IšorinisNerūdijantis plienas*C4**
VidinisNerūdijantis plienas* C4**

*) Papildomai užsakoma
**) jei korozinio aktyvumo kategorija viršija C3, kreipkitės į "Ruukki" pardavimų skyrių.



Atsparumas ultravioletiniams spinduliams apibūdina, kaip gerai danga gali išlaikyti savo pirminę spalvą ir blizgesį pagal standartą EN10169. Kuo aukštesnė klasė, tuo geresnis atsparumas.

Korozinio atsparumo kategorijos apibūdina lauko klimato sąlygas pagal standartą EN12944. Kuo aukštesnė kategorija, tuo aplinka labiau korozinė.

Pagrindinės spalvos

Papildomos spalvos

Profiliavimo galimybės


Modulio plotisPaviršiusProfiliavimas
1100mmIšorinisL, L25, M, R28, R275, R550, F
 VidinisL, L25, F
1000mmIšorinisL, L25, M, R28, F

VidinisL, L25, F

Nerūdijančiajam plienui galimas tik L profiliavimas.
