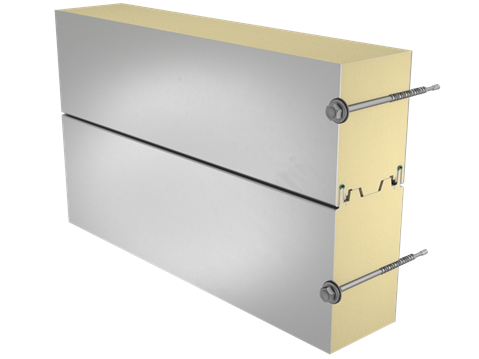

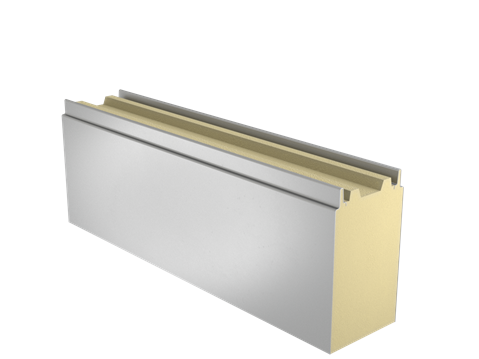

Daugiasluoksnė plokštė SP2E X-PIR Energy

Daugiasluoksnė plokštė SP2E X-PIR Energy storio pasirinkimas 120 - 200 mm.

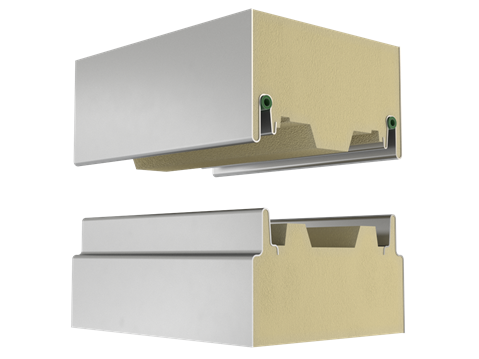

Dėl tikslių ir specifinių „Ruukki“ leistinų nuokrypių  gamyboje ir gamykloje sumontuotų plokščių jungčių sandariklių „Ruukki® Energy“ plokščių konstrukcija sudaro labai sandarų sprendimą. Kartu su Ruukki sandarumo paketu galima pasiekti puikų viso pastato sandarumą. Tai gali sumažinti energijos sąnaudas ir CO2 emisiją iki 30%. Skaitykite daugiau apie sandarumo paketą.

Naudodami „Ruukki“ sprendimus galite gauti daugiau LEED ir BREEAM sertifikavimo sistemos kreditų. Dėl žemos U vertės ir tinkamo sujungimo dizaino bei plataus plokščių storio pasirinkimo, šios plokštės yra idealus sprendimas šaldomomos patalpoms.

Dėl išskirtinių reakcijos į ugnį ir atsparumo ugniai verčių, šios plokštės užtikrina aukščiausią gaisrinės saugos lygį pastatams ir jų naudotojams.

Šios daugiasluoksnės plokštės šerdis yra pagaminta iš standžių, savaime užgęstančių ir tvarių poliizocianurato putų (PIR) be HCFC. Dėl puikių termoizoliacinių savybių galima sumažinti plokštės storį, todėl sumažėja transportavimo ir surinkimo sąnaudos, kaip ir pastato eksploatacijos išlaidos.

Plokštė SP2E X-PIR Energy taip pat turi FM Approved sertifikatą, kurį suteikė pasaulyje didžiausia draudimo bendrovė FM Global. Remiantis 4880 ir 4881 standartais gautas pasaulinis sertifikatas patvirtina , kad pastato apvalkalas surinktas iš šių Ruukki daugiasluoksnių plokščių užtikrina aukščiausią saugumo lygį gaisro ir uragano atvejais.




Taikymo sritys:

  • Išorės sienoms



Šį gaminį galima įsigyti su šiomis tvariomis savybėmis:

  • Plieninės apdailos detalės iš perdirbto plieno (SSAB Zero), užtikrinančios gerokai mažesnę CO2 emisiją ir didelį žiediškumą (Ruukki LowCarbon)
  • Optimizuota izoliacija mažesnei CO2 emisijai (Ruukki LowCarbon)
  • Sandarumo paketas, skirtas sumažinti CO2 emisiją  pastato naudojimo metu
Šioje interneto svetainėje pateikiama informacija yra paremta mūsų geriausiomis žiniomis ir supratimu. Nepaisant visų pastangų užtikrinti tikslumą, bendrovė neprisiima jokios atsakomybės už bet kokias klaidas arba nepateiktą informaciją ir už jokią tiesioginę arba netiesioginę žalą, susidariusią netinkamai naudojant pateiktą informaciją. Mes pasiliekame teisę keisti turinį.

Savybės

Pavadinimas
Daugiasluoksnė plokštė SP2E X-PIR Energy
Standartinis modulio plotis
1100 mm
Modulio pločiai pagal spec. užsakymą (B)
1000 (D = 120 mm, 140 mm)
Minimalus ilgis
2000 mm
Maksimalus ilgis
18500 mm
Išorinės skardos storis
0,5 mm
Vidinės skardos storis
0,4 mm
External Fire Exposure
NRO
Sandarumas
q50=0,01 m3/hm2 (slėgis) ir q50=0,07 m3/hm2 (siurbimas)
Storis D (mm) 120 140 160 180 200
Svoris (kg/m2) 13,1 13,9 14,6 15,4 16,2
U vertė (W/m2K) 0,18 0,15 0,14 0,12 0,11
Garso izoliacija Rw (dB) 24 24 24 25 25
Degumo klasė B-s1, d0 B-s1, d0 B-s1, d0 B-s1, d0 B-s1, d0
Bendras GWP, A1-A3 (kg CO₂ₑ/m²) 32.6 34.2 35.8 37.3 38.9
Bendras GWP, A1-A3 (kg CO₂e/m²) Ruukki® LowCarbon 19.9 21.5 23.1 24.8 26.4
Sienų atsparumas ugniai ir maksimalūs tarpatramiai horizontaliai/vertikaliai orientacijai (m): 120 140 160 180 200
EI 15 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5
EI 30 4.0 / 3.0* 7.5 / 3.0* 7.5 / 3.0* 7.5 / 3.0* 7.5 / 3.0*
EW 30 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5
EW 45 - / 3.0 - / 3.0 - / 3.0 - / 3.0 - / 3.0




*FM Approved plokštėms su ugniai atsparumu EI30 tarpatramio ilgis yra 7,5 (vertikaliai)

Visos savybės deklaruojamos pagal EN 14509 ir susijusius standartus.



Spalvos ir padengimai

Materials

PaviršiusPadengimasBlizgumo laipsnis (GU)Korozijos klasės UV resistance Spalvos
Išorinis paviršiusGreenCoat Pural BT Satin20C4Ruv4-5RAL7035 (RR292), RAL9010 (RR126)
Išorinis paviršiusGreenCoat Pural BT Metallic40C4Ruv4RAL9006 (RR40), RAL9007 (RR41)
Išorinis paviršius Poliesteris35C3Ruv2-3 RAL1015 (RR807), RAL1021, RAL2003, RAL3000 (RR770), RAL3009 (RR29), RAL3013 (RR774), RAL5003 (RR4F8), RAL5005 (RR4A8), RAL5012 (RR408), RAL6011 (RR526), RAL6018 (RR5G8), RAL7015 (RR23), RAL7016 (RR288), RAL7035 (RR2B1), RAL7040 (RR287), RAL9002 (RR1G6), RAL9003 (RR106), RAL9006 (RR946), RAL9007, RAL9010 (RR1G5), Golden Oak
Vidinis paviršiusPoliesteris35C3RAL9002 (RR1G6), RAL9010 (RR1G5)
Vidinis paviršius PVC Laminatas* C4Balta


*) Papildomai užsakoma

UV resistance describes how well the coating is able to keep its original colour and gloss levels in accordance with EN10169. The higher the class, the better the resistance.

Corrosivity categories describe the outdoor climate conditions in accordance with EN12944. The higher the category, the more corrosive environment.

Pagrindinės spalvos

Papildomos spalvos

Profile options


Modulio plotisSkardaProfiliavimo galimybės
1100mmIšorinėL, L25, M, R28, R275, R550, F
 VidinėL, L25, F
1000mmIšorinėL, L25, M, R28, F

VidinėL, L25, F
