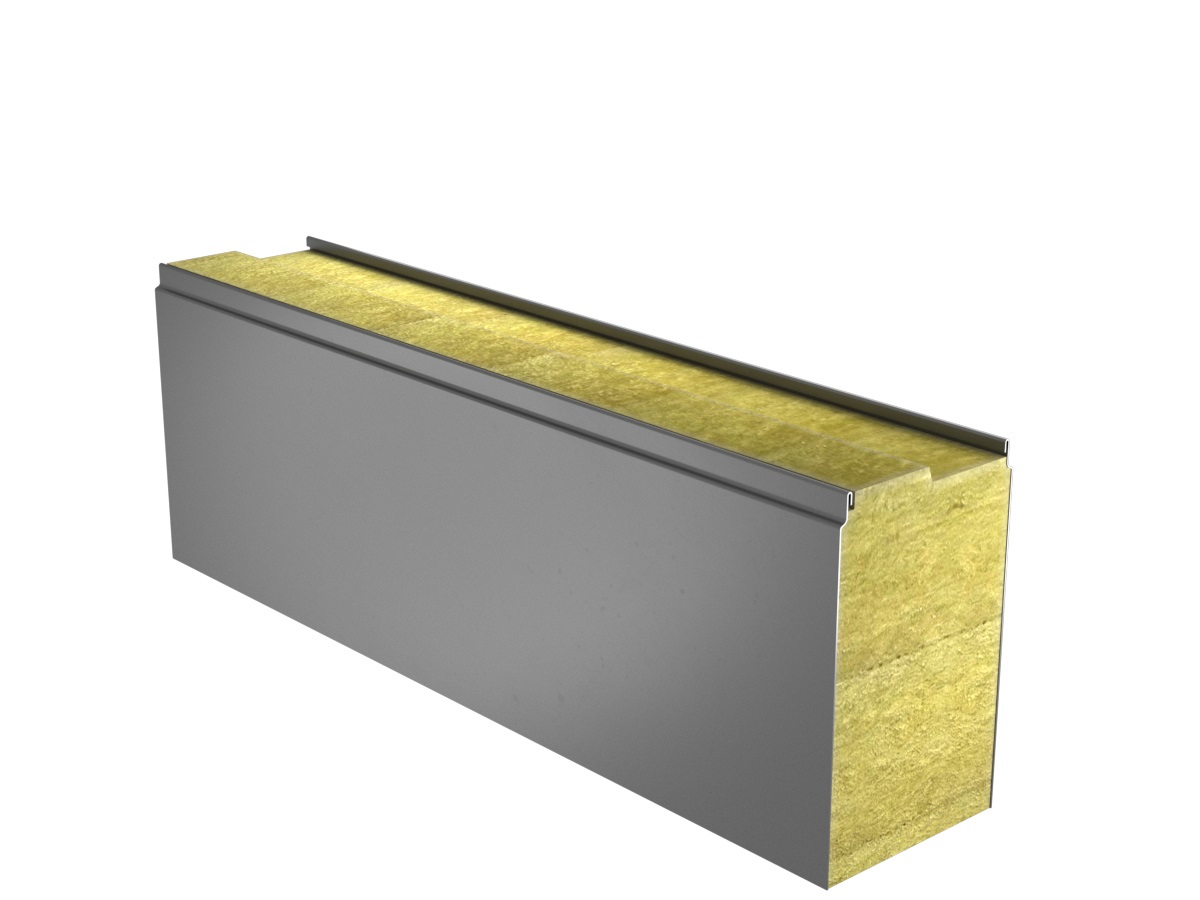

Daugiasluoksnė plokštė nSPB WE

Daugiasluoksnė plokštė nSPB WE storio pasirinkimas 80 - 230 mm.

Tai puikus sprendimas daugeliui pastatų ir konstrukcijų, aukšta kokybė ir labai geros techninės savybės.

Užpildas pagamintas iš nedegios, aplinkai nekenksmingos minkštos mineralinės vatos su žema U reikšme, todėl ši plokštė suteikia labai gerą šimumos izoliaciją. Tinkamai susmulkinta šerdis padidina nepralaidumą orui ir suteikia gerą garso izoliaciją.

Daugiasluoksnė plokštė nSPB WE , kurios storis 100 - 230 mm, taip pat turi FM Approved sertifikatą, kurį suteikė pasaulyje didžiausia draudimo bendrovė FM Global. Remiantis 4880 ir 4881 standartais gautas pasaulinis sertifikatas patvirtina , kad pastato apvalkalas surinktas iš šių Ruukki daugiasluoksnių plokščių užtikrina aukščiausią saugumo lygį gaisro ir uragano atvejais.

FMApproved_small



Taikymo sritys:

  • Išorės sienoms
  • Vidaus sienoms
Šioje interneto svetainėje pateikiama informacija yra paremta mūsų geriausiomis žiniomis ir supratimu. Nepaisant visų pastangų užtikrinti tikslumą, bendrovė neprisiima jokios atsakomybės už bet kokias klaidas arba nepateiktą informaciją ir už jokią tiesioginę arba netiesioginę žalą, susidariusią netinkamai naudojant pateiktą informaciją. Mes pasiliekame teisę keisti turinį.

Savybės

Pavadinimas
Daugiasluoksnė plokštė nSPB WE
Standartinis modulio plotis
1100 mm
Modulio pločiai pagal spec. užsakymą (B)
(B) 1000 mm; (A) 1200 mm (D = 100, 120, 150, 170, 180, 200 mm)
Minimalus ilgis
2000 mm
Maksimalus ilgis
12000 mm
Išorinės skardos storis
0,5 mm *
0,6 mm
Vidinės skardos storis
0,5 mm
External Fire Exposure
NRO
*0,5 mm išorinės apdailos storis yra standartinė parinktis šioms spalvoms: RAL 9002 (RR1G6), 9010 (RR1G5) (visi modulių pločiai) ir 7035 (RR2B1) (modulių pločiai: 1100 mm ir 1000 mm)



Storis D (mm) 80 100 110 120 140 150 160 170 180 200 210 230
Svoris (kg/m2) 17,6 19,4 20,3 21,2 23 23,9 24,8 25,7 26,6 28,4 29,2 31,1
U vertė (W/m2K) 0,54 0,38 0,35 0,32 0,28 0,26 0,24 0,23 0,22 0,19 0,19 0,17
Garso izoliacija Rw (dB) 29 29 29 29 29 29 29 29 30 30 30 30
Degumo klasė A2-s1, d0 A2-s1, d0 A2-s1, d0 A2-s1, d0 A2-s1, d0 A2-s1, d0 A2-s1, d0 A2-s1, d0 A2-s1, d0 A2-s1, d0 A2-s1, d0 A2-s1, d0
Bendras GWP, A1-A3 (kg CO₂ₑ/m²) 29,1 29,8 30,2 30,5 31,3 31,7 32,1 32,4 32,8 33,5 33,9 34,6
Bendras GWP, A1-A3 (kg CO₂e/m²) Ruukki® LowCarbon - - - - - - - - - - - -
Sienų atsparumas ugniai ir maksimalūs tarpatramiai horizontaliai/vertikaliai orientacijai (m): 80 100 110 120 140 150 160 170 180 200 210 230
EI 30 - 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5
EI 60 - 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5
EI 90 - 7.5 / 4.0 7.5 / 4.0 7.5 / 4.0 7.5 / 4.0 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5
EI 120 - - - - - 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5
EI 180 - - - - - 4.0 / - 4.0 / - 4.0 / - 6.0 / - 6.0 / - 6.0 / - 6.0 / -

Visos savybės deklaruojamos pagal EN 14509 ir susijusius standartus.



Spalvos ir padengimai

PaviršiusPadengimasBlizgumo laipsnis (GU)Korozijos klasėsAtsparumas UVSpalvos
Išorinis paviršiusGreenCoat Pural BT Satin20C4Ruv4-5RAL7035 (RR292), RAL9010 (RR126)
Išorinis paviršiusGreenCoat Pural BT Metallic40C4Ruv4RAL9006 (RR40), RAL9007 (RR41)
Išorinis paviršius*Poliesteris35C3Ruv2-3 RAL1015 (RR807), RAL1021, RAL2003, RAL3000 (RR770), RAL3009 (RR29), RAL3013 (RR774), RAL5003 (RR4F8), RAL5005 (RR4A8), RAL5012 (RR408), RAL6011 (RR526), RAL6018 (RR5G8), RAL7015 (RR23), RAL7016 (RR288), RAL7035 (RR2B1), RAL7040 (RR287), RAL9002 (RR1G6), RAL9003 (RR106), RAL9006 (RR946), RAL9007, RAL9010 (RR1G5), Golden Oak
Vidinis paviršiusPoliesteris35C3RAL9002 (RR1G6), RAL9010 (RR1G5)
*Modulinis plotis A = 1200 mm gali būti dengiamas tik šių spalvų poliesterio danga: RAL 9002 (RR1G6), RAL 9010 (RR1G5), RAL 7035 (RR2B1), RAL 7016 (RR288), RAL9006 (RR946), RAL 9007.

Atsparumas ultravioletiniams spinduliams apibūdina, kaip gerai danga gali išlaikyti savo pirminę spalvą ir blizgesį pagal standartą EN10169. Kuo aukštesnė klasė, tuo geresnis atsparumas.

Korozinio atsparumo kategorijos apibūdina lauko klimato sąlygas pagal standartą EN12944. Kuo aukštesnė kategorija, tuo aplinka labiau korozinė.

Pagrindinės spalvos

Papildomos spalvos

Profiliavimo galimybės



Modulio plotisSkardaProfiliavimo galimybės
1100 mmIšorinėL, L25, M, R28, R275, R550, F
 VidinėL, L25, F
1000 mm (B)IšorinėL, L25, M, R28, R250, R500, F
 VidinėL, L25, F
1200 mm (A)IšorinėL, M
 VidinėL
