Lamella Vertical 70

Toteuta Lamella vertical 70 -julkisivulamellilla näyttävä vertikaalisesti jäsennelty tyylikäs metallijulkisivu, jossa on kapea viivamainen pystysauma. Saatavissa myös perforoituna ja taustavalaistuna.

Tiedot verkkosivuillamme on julkaistu parhaaseen tietoomme ja ymmärrykseemme perustuen. Vaikka kaikki voitava on tehty tietojen oikeellisuuden varmistamiseksi, Ruukki Construction  ei ota vastuuta mistään suorista tai epäsuorista vahingoista, jotka johtuvat mahdollisista virheistä tai julkaistujen tietojen väärästä soveltamisesta. Pidätämme oikeuden muutoksiin.

Ominaisuudet

Tuotenimi
Lamella Vertical 70

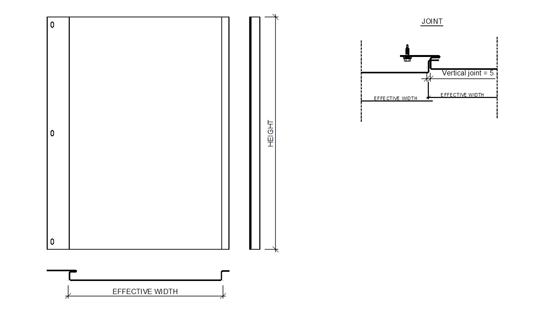

Pystysauma
5 mm
Korkeus
150 - 3800 mm
Leveys
Kustannus- ja hukkaoptimoitu kokovalikoima 340 - 360 mm (minimi 250 mm, maksimi 500 mm)
Syvyys
20 mm
Kiinnitys
Piilo

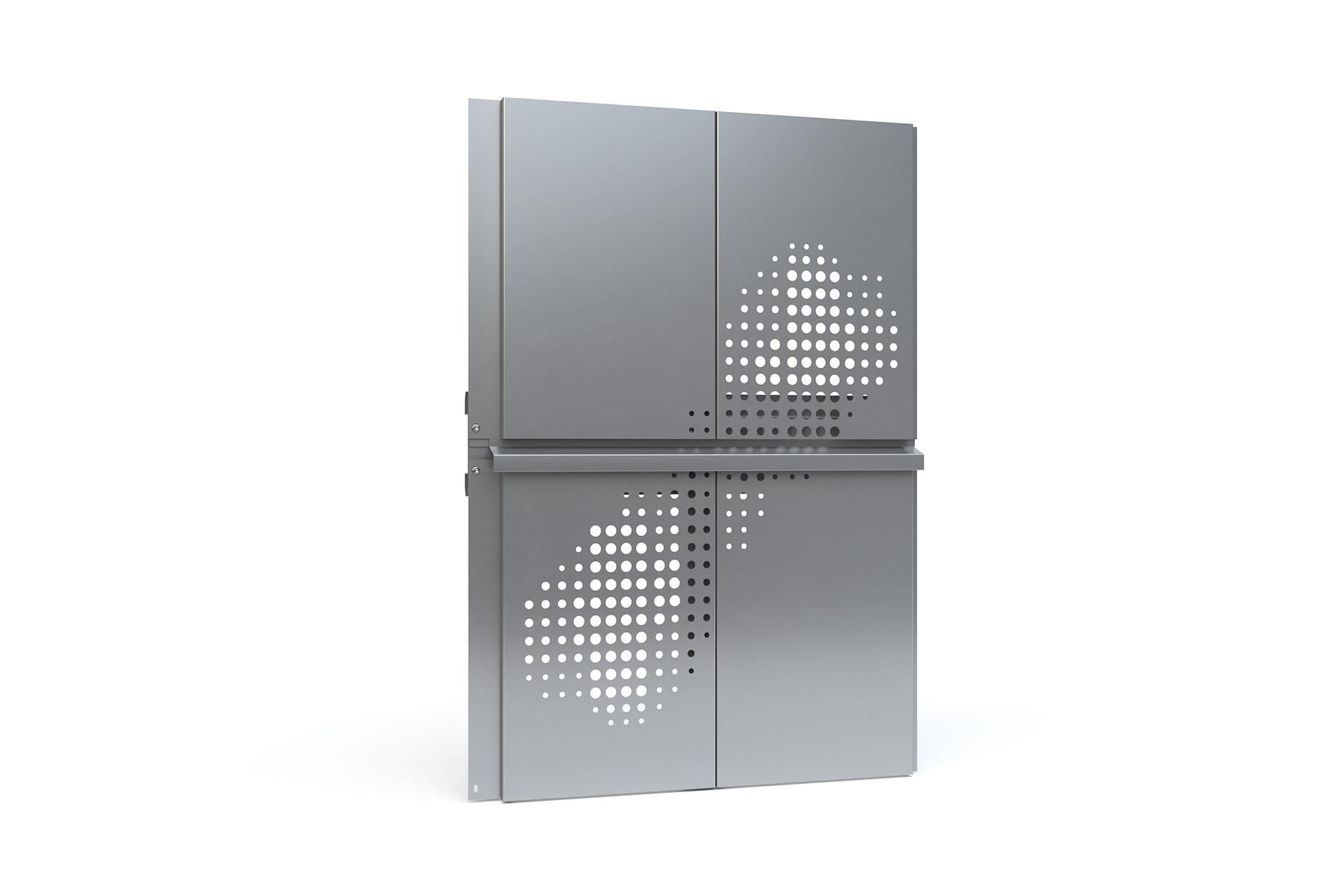

Perforointikuviot



d (mm) Reiän halkaisija16, 20, 30, 40, 50, 60
a (mm) Reunaetäisyys≥10
b (mm) Reunaetäisyys≥10
c (mm) Reikäväli k/k≥ d+25

Symmetrinen perforointi: täysperforointi symmetrisellä kuviolla, vain yksi reikäkoko ja etäisyys (a, b, c) tuotetta kohden.

Art-perforointi: täysin tai osittain perforoitu, reikien sijainti ja koko (16, 20, 30, 40, 50, 60) sekä etäisyydet (c) vapaasti valittavissa tuotetta kohden.

Neliö-, suorakaide-, kolmio-, ovaalireikä ja satunnainen alueperforointi –kysy lisätiedot.





Materiaalit



Materiaalit Paksuus (mm) Paino (kg /m 2) Pintakäsittely GWP A1-A3 (kg CO2 ekv./m2)Saatavana perforoituna Minimitilausmäärä (m2) Paloreaktio
Teräs 1.2 9.7GreenCoat Pural BT (Satin, Metallic) 30.2Ei
Vakiovärit: ei rajoitteita
Erikoisvärit: 900
A1
 1.2 9.7Jauhemaalattu30.2Kyllä100
A2 - s1, d0
Alumiini2.05.6Jauhemaalattu55.6Kyllä250-
 2.05.6PVDF-pinnoite37.3Kyllä250
-

1.5  4.2Jauhemaalattu  41.7Kyllä250
-
 1.5  4.2  PVDF-pinnoite  28.0Kyllä350-
Rheinzink 1.0 7.4 Esipatinoitu (ei pinnoitetta) 35.1Rajoitettu100A1
Kupari - Nordic Standard1.5
13.9
Esipatinoitu (ei pinnoitetta)9.97Rajoitettu60A1
 1.0
9.3
Esipatinoitu (ei pinnoitetta)6.67Rajoitettu60A1
Kupari - Nordic Green, Blue tai Brown1.5 13.9Esipatinoitu (ei pinnoitetta)10.9Rajoitettu60A1
 1.0 9.3Esipatinoitu (ei pinnoitetta)7.31Rajoitettu60A1
Messinki - Nordic Brass1.5 13.5Esipatinoitu (ei pinnoitetta)24.5Rajoitettu60A1
 1.0 9.0Esipatinoitu (ei pinnoitetta)16.3Rajoitettu60A1
Pronssi - Nordic Bronze1.5 13.5Esipatinoitu (ei pinnoitetta)14.0Rajoitettu60A1
 1.0 9.0Esipatinoitu (ei pinnoitetta)9.32Rajoitettu60A1
Pronssi - Nordic Royal1.5 13.5Esipatinoitu (ei pinnoitetta)32.4Rajoitettu60A1
 1.0 9.0Esipatinoitu (ei pinnoitetta)21.6Rajoitettu60A1
Ruostumaton teräs   1.0  8.2 Sileä (2B) 32.8Rajoitettu125A1
 1.0  8.2 Märkähiottu (4N)
32.8Rajoitettu125A1

Pinnoitteet ja värit

GreenCoat Pural BT (Vakiovärit)

Kiiltoaste: 20 GU (Satin) / 40 GU (Metallic)
