Lamella Groove 30

Toteuta Lamella Groove 30 -julkisivulamellilla näyttävä, horisontaalisesti jäsennelty, tyylikäs metallijulkisivu. Tuotteella on voimakas ja näkyvä vaakasauma, jonka syvyys on 40 mm. Saatavissa myös perforoituna ja taustavalaistuna.

Tiedot verkkosivuillamme on julkaistu parhaaseen tietoomme ja ymmärrykseemme perustuen. Vaikka kaikki voitava on tehty tietojen oikeellisuuden varmistamiseksi, Ruukki Construction  ei ota vastuuta mistään suorista tai epäsuorista vahingoista, jotka johtuvat mahdollisista virheistä tai julkaistujen tietojen väärästä soveltamisesta. Pidätämme oikeuden muutoksiin.

Ominaisuudet

fi_Lamella_Groove 30

Tuotenimi
Lamella Groove 30

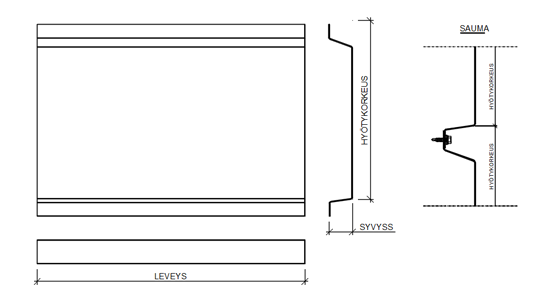

Korkeus
Kustannus- ja hukkaoptimoitu kokovalikoima 370 - 390 mm (minimi 150 mm, maksimi 500 mm)
Leveys
150 - 3000 mm
Syvyys
40 mm


Perforointikuviot



d (mm) Reiän halkaisija16, 20, 30, 40, 50, 60
a (mm) Reunaetäisyys≥10
b (mm) Reunaetäisyys≥10
c (mm) Reikäväli k/k≥ d+25

Symmetrinen perforointi: täysperforointi symmetrisellä kuviolla, vain yksi reikäkoko ja etäisyys (a, b, c) tuotetta kohden.

Art-perforointi: täysin tai osittain perforoitu, reikien sijainti ja koko (16, 20, 30, 40, 50, 60) sekä etäisyydet (c) vapaasti valittavissa tuotetta kohden.

Neliö-, suorakaide-, kolmio-, ovaalireikä ja satunnainen alueperforointi –kysy lisätiedot.





Materiaalit



Materiaalit Paksuus (mm) Paino (kg /m 2) Pintakäsittely GWP A1-A3 (kg CO2 ekv./m2)Saatavana perforoituna Minimitilausmäärä (m2) Paloreaktio
Teräs 1.2 9.7GreenCoat Pural BT (Satin, Metallic) 30.2Ei
Vakiovärit: ei rajoitteita
Erikoisvärit: 900
A1
 1.2 9.7Jauhemaalattu30.2Kyllä100
A2 - s1, d0
Alumiini2.05.6Jauhemaalattu55.6Kyllä250-
 2.05.6PVDF-pinnoite37.3Kyllä250
-

1.5  4.2Jauhemaalattu  41.7Kyllä250
-
 1.5  4.2  PVDF-pinnoite  28.0Kyllä350-
Rheinzink 1.0 7.4 Esipatinoitu (ei pinnoitetta) 35.1Rajoitettu100A1
Kupari - Nordic Standard1.5
13.9
Esipatinoitu (ei pinnoitetta)9.97Rajoitettu60A1
 1.0
9.3
Esipatinoitu (ei pinnoitetta)6.67Rajoitettu60A1
Kupari - Nordic Green, Blue tai Brown1.5 13.9Esipatinoitu (ei pinnoitetta)10.9Rajoitettu60A1
 1.0 9.3Esipatinoitu (ei pinnoitetta)7.31Rajoitettu60A1
Messinki - Nordic Brass1.5 13.5Esipatinoitu (ei pinnoitetta)24.5Rajoitettu60A1
 1.0 9.0Esipatinoitu (ei pinnoitetta)16.3Rajoitettu60A1
Pronssi - Nordic Bronze1.5 13.5Esipatinoitu (ei pinnoitetta)14.0Rajoitettu60A1
 1.0 9.0Esipatinoitu (ei pinnoitetta)9.32Rajoitettu60A1
Pronssi - Nordic Royal1.5 13.5Esipatinoitu (ei pinnoitetta)32.4Rajoitettu60A1
 1.0 9.0Esipatinoitu (ei pinnoitetta)21.6Rajoitettu60A1
Ruostumaton teräs   1.0  8.2 Sileä (2B) 32.8Rajoitettu125A1
 1.0  8.2 Märkähiottu (4N)
32.8Rajoitettu125A1

Pinnoitteet ja värit

GreenCoat Pural BT (Vakiovärit)

Kiiltoaste: 20 GU (Satin) / 40 GU (Metallic)

BIM objektit

design-softwares2

Lataa BIM-objektit omalle työpöydällesi

ProLib tuo Ruukin tuotteet BIM-objekteina ja 3D-muodossa suoraan työpöydällesi AutoCad-, Autodesk Revit-, Archicad- ja Tekla Structures -ohjelmistoille. Tuotekirjastot kokoavat kaikki tarvittavat suunnittelumallit ja yksityiskohtaiset piirustukset yhteen paikkaan. Kirjastopäivitykset ilmoitetaan automaattisesti, joten käyttäjänä voit olla varma, että tuotetiedot ovat jatkuvasti ajan tasalla. ProdLibiä voidaan käyttää myös erillisenä työpöytäsovelluksena.
