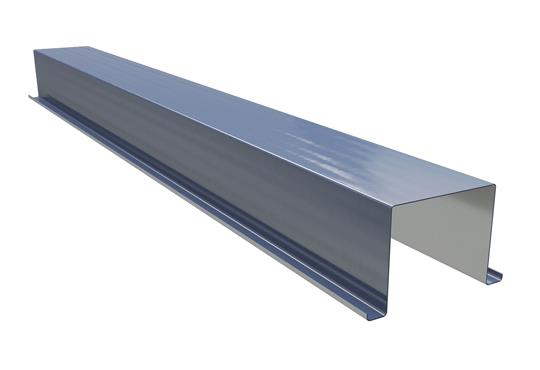

H-kergtala

Meie kergtalasid, milledel on vajadusel tehases eelnevalt stantsitud augud kinnituspoltide jaoks, saab kiiresti paigaldada ja need sobivad nii soojustatud kui ka soojustamata katustele ja seintele.

Kergtala kõrgus ja materjali paksus sõltub silde pikkusest ja koormustest. Optimaalseima paigaldusskeemi leidmiseks kasutage meie PurCalc tarkvara.

Tavapärased kasutusviisid on järgmised:

  • tööstusehitus
  • hallide ja ladude ehitus
  • hoonete laiendamine ja renoveerimine



    • Purlin H
    Salvesta tooteinfo PDF-failina
    Ruukki veebilehel olev sisu on hoolikalt kontrollitud. Ruukki ei võta endale siiski mingisugust vastutust võmalike vigade ega käesolevas veebilehe väljavõttes olevate andmete valest kasutamisest põhjustatud otsese või kaudse kahju eest. Tootja jätab endale õiguse teha muudatusi. Ajakohase info leidmiseks külastage www.ruukki.ee.

    Üldandmed

    Purlins_H_-_cross-section.ashx



    Toode
    H-kergtala
    Height
    100, 125, 150, 200, 250 mm
    Paksus
    1.0–2.5 mm
    Ristlõike tüüp
    H-profiil
    Miinimumpikkus
    1600 mm
    Maksimumpikkus
    15000 mm
    Quality Control
    Standardi EN 1090 kohaselt
    Materjal

    Kuumtsingitud terasleht. Terase kvaliteet S350GD+Z275 vastavalt standardile EN 10346.

    Paigaldus söövitavates keskkondades: C2 vastavalt standardile EN ISO 12944-2.

    Tolerantsid

    Mõõdud ja tala kuju vastavalt standardile EN 1090-4, materjali paksus vastavalt standardile EN 10143


    H-kergtalad — ristlõike parameetrid


     Kergtala tüüp  Materjali paksus  Kõrgus Laia vöö laius  Kitsa vöö laius  Äärik  Kaal  Maksimaalne pikkus  Ristlõike pindala, tegelik  Ristlõike pindala, efektiivne

    		(mm) H (mm) A (mm) B (mm) C (mm)  (kg/m) (m)  cm2  cm2
    LP-H100 1.0 100 100.0 47.0 >=18.0 3.28 10.00  3.88  1.97
      1.2 100 100.0 47.0 >=18.0 3.95 10.00  4.68  2.8
    1.5 100 100.0 47.0 >=18.0 5.00 15.00  5.89  4.1
    2.0 100 100.0 47.0 >=18.0 6.67 15.00  7.89  6.38
    LP-H125 1.0 125 100.0 40.0 >=16.0 3.60 10.00  4.36  1.97
    1.2 125 100.0 40.0 >=16.0 4.32 10.00  5.26  2.81
    1.5 125 100.0 40.0 >=16.0 5.40 15.00  6.62  4.16
    2.0 125 100.0 40.0 >=16.0 7.20 15.00  8.87  6.52
    LP-H150 1.0 150 100.0 45.0 >=16.0 4.00 10.00  4.84  1.98
    1.2 150 100.0 45.0 >=16.0 4.80 10.00  5.84  2.82
    1.5 150 100.0 45.0 >=16.0 6.00 15.00  7.35  4.18
    2.0 150 100.0 45.0 >=16.0 8.00 15.00  9.85  6.62
    LP-H200 1.5 200 120.0 47.0 >=16.0 7.80 14.10  6.18  1.97
    2.0 200 120.0 47.0 >=16.0 10.50 11.43  7.47  2.84
    2.5 200 120.0 47.0 >=16.0 12.75 9.41  9.39  4.38
    LP-H250 1.5 250 120.0 50.0 >=16.0 9.00 12.22  10.84  4.37
    2.0 250 120.0 50.0 >=16.0 12.00 10.00  14.54  7.14
    2.5 250 120.0 50.0 >=16.0 15.08 7.96  18.24  10.37

    Design tools

    Purcalc-logo

    Projekteerimistarkvara PurCalc®

    PurCalc® tarkvara võimaldab kasutajal dimensioneerida Ruukki kergtalasid seintele ja katustele. Kergtalad projekteeritakse jätkuvtalana. Kergtala tüüp ja kõrgus peab olema läbi konstruktsiooni sama, kuid materjali paksus võib varieeruda. Üks kergtala flants on eelduste kohaselt toetatud profiilplekiga, teine flants võib, aga ei pea olema toetatud. Vaid mõne parameetri määramisega on võimalik leida põhikoormused nagu ühtlane lumekoormus ja tuulekoormus. Tarkvara võimaldab arvutada vajalikud kinnitusvahendid.

    Laadige alla PurCalc®
    design-softwares2

    Salvestage BIM elemendid oma arvuti töölauale

    ProLib keskkond toob Ruukki tootevaliku BIM elemendid 3D formaadis teie arvuti töölauale kasutamiseks AutoCad, Autodesk Revit, Archicad ja Tekla Structures programmides. Tootekataloogid koondavad kõik vajalikud kujujoonised ja sõlmejoonised ühte kohta. Kataloogide sisu uuendamise kohta saadetakse automaatteated. Kasutajana saad kindel olla, et sind huvitav tooteinfo on pidevalt ajakohane. ProdLib keskkonda saab kasutada ka eraldiseisva töölauarakendusena.

    Minge BIM kataloogi

    Tellimine

    Kasutage Ruukki optimeerimistarkvara PurCalc kergtaladest konstruktsioonide projekteerimiseks.

    Lisage tellimusse järgmine teave:

    • Kergtala tüüp
    • Materjali paksus
    • Pikkus
    • Arv

    Eelaugustatud kergtalade puhul saatke meile kergtalade joonised, kus on märgitud aukude asukohad.



    pre-punched-purlins



    Teenused

    Kergtaladele on võimalik tehases stantsida augud kinnituspoltide jaoks. See hõlbustab ja kiirendab ehitust kohapeal. Avade standardsuurused ja asukohad on toodud allpool. Täpsemate võimaluste kohta lisateabe saamiseks võtke meiega ühendust.

    Stantsimise teel tehtavate avade tüübid:

    • materjali maksimumpaksus on 3 mm (kui diameeter on 60 mm, on materjali maksimumpaksus 2 mm);
    • avasid on võimalik teha reas;
    • ovaalseid ja ristkülikukujulisi avasid on võimalik pöörata 90 kraadi.

    Ava tüüpDiameeter (mm)Pööramine(°)NE piirkond
    (Vimpeli)
    x = reas olevate aukude arv on piiramata     		CEE piirkond
    (Zyrardow)
    Reas
    olevate avade arv (tk)
    ring7- x 3
    ring10- x 3
    ring12- x 3
    ring14- x 3
    ring16- x 3
    ring18- x 3
    ring20- x 3
    ring22- x 3
    ring26- x 3
    ring60- x 1
    ovaal12×2490 x 3
    ovaal14×2490 x 3
    ovaal16×3590 x 3
    ovaal18×31.790 x 3
    ovaal18×3590 x 3
    ovaal20×3590 x 3
    ristkülik5×2590 x -

    Technical documents

    Here you can find all technical documents related to Ruukki's light weight purlins. Documents are organised by document type. Click to enter document library.

    Certificates and approvals

    Here you can find all certificates and approvals related to Ruukki's light weight purlins. Documents are organised by document type. Click to enter document library.
