Kandev profiilplekk T45-30L-905

Kandvad profiilplekid sobivad nii katusekatteks kui ka katuse- ning vahelagede ehitamiseks, samuti saab neid kasutada raketisena betoonitöödel.
Kõige ökonoomsema lahenduse aitab teil alati leida meie dimensioneerimismisprogramm POIMU.


Kasutuskohad:

  • tööstushooned
  • ühiskondlikud hooned
  • spordirajatised
  • äri- ja büroohooned
  • renoveerimistööd
  • põllumajandushooned
    • T45-30L-905
    Salvesta tooteinfo PDF-failina
    Ruukki veebilehel olev sisu on hoolikalt kontrollitud. Ruukki ei võta endale siiski mingisugust vastutust võmalike vigade ega käesolevas veebilehe väljavõttes olevate andmete valest kasutamisest põhjustatud otsese või kaudse kahju eest. Tootja jätab endale õiguse teha muudatusi. Ajakohase info leidmiseks külastage www.ruukki.ee.

    Üldandmed



    Toode
    Kandev profiilplekk T45-30L-905
    Tootekood
    T45-30L-905

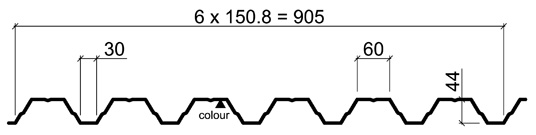

    Height
    44 mm
    Lainepõhi
    30
    Lainehari
    60
    Kasulik laius
    905 mm
    Miinimumpikkus
    500 mm
    Maksimumpikkus
    15 000 mm
    Kvaliteedikontroll
    Tehase toodangu kontroll vastavalt standarditele EN 1090-1 ja EN 1090-4
    Tolerantsid
    Mõõtmed ja kuju vastavalt standardile EN 1090-4, materjali paksus vastavalt standardile EN 10143.
    CE-märgistus
    Vastavalt EN1090-1
    Teostusklass
    EXC1, EXC2

    Tooraine



    Tooraine

    Materjali paksus (mm)TerasemarkTsink (g/m2)PinnakateKorrosiooniklass, sisemineKorrosiooniklass,välimineVärvusedKaal (kg/m2)GWP, A1-A3 (kgCO2e/m2)LowCarbon GWP, A1-A3 (kgCO2e/m2)
    0.6S280Z275TsinkC2-- 6.5116.95.4
    0.6S280Z275Polüester 25C3*C3RR20 6.5117.87.3
    0.7S350Z275TsinkC2-- 7.5919.76.3
    0.7S350Z275Polüester 25C3*C3RR20 7.5920.88.5
    0.7S350Z275GreenCoat Pural BT-C4RR21, RR22, RR23, RR33 7.5920.88.5
    0.9S350Z275TsinkC2-- 9.7625.48.1
    0.9S350Z275Polüester 25C3*C3RR209.7626.710.9

    *) Perforeeritud C2 teraslehtede puhul



    Korrosioonikaitse

    KeskondPinnakate
    Sisekeskkond, mille korrosiooniklass on C1, C2 standar-di EN ISO 12944-2 kohaselt ja A1, A2 standardi EN 10169 kohaseltTeraslehed tsinkkattega 275 g/m2 või 100g/m2 ja polüesterkattega SP 15, mille paksus on 15 μm
    Sisekeskkond , mille korrosiooniklass C1, C2, C3 stan-dardi EN ISO 12944-2 kohaselt ja A1, A2, A3 standardi EN 10169 kohaselt

    Teraslehed tsinkkattega 275 g/m2 ja polüesterkattega SP 25, mille paksus on 25 μm





    Projekteerimistarkvara

    Poimu-logo

    Dimensioneerimistarkvara Poimu®

    Ruukki pakub suurepärast dimensioneermistarkvara Poimu®, mis võimaldab kandvate profiilide tootevaliku optimeerimist Eurocode’i kohaselt. Vaid mõnede alusandmete sisestamisel saab kasutaja valida Ruukki valikust sobiva kandva profiilpleki. Kiiroptimeerimistööriist pakub lahendusi ühe, kahe ja mitme avalistele konstruktsioonidele. See annab täpse lahenduse, millist ja mis mõõtudega profiili tuleks kasutada.

    Laadige alla Poimu®

    Ruukki akustiline hindaja

    Uurige välja, milline on teie jaoks parim materjalivalik. Proovige meie kalkulaatorit oma järgmise projekti jaoks. Lisades hoone mõõtmed ja täites Ruukki akustilise hindaja tööriistas materjali seaded, näete, milline tootekonfiguratsioon annab teie projektile optimaalseima tulemuse.

    Minge akustilisse hindajasse

    Akustiline perforatsioon

    Heli neeldumise koefitsient, neeldumisklass ja heliisolatsioon.

    Üksikasjalikku teavet akustika kohta leiate aadressilt https://www.ruukki.com/est/ehitustooted/tooted/katusekonstruktsioonid/sound-environment, kus on saadaval tootevalik- ja info ning tehnilised andmed.

    Korrosioonikindlus

    Madalast korrosioonikindlusest tingituna võib perforeeritud teraslehti kasutada ainult siseruumides.

    Vastavalt standardile EN ISO 12944-2 võib keskkonnaklassides C1 ja C2 kasutada teraslehti tsingikihiga 275 g/m2 või teraslehti tsingikihiga 100 g/m2 või 275 g/m2 koos biopõhise pinnakattega SP 25 (polüester 25 µm).

    Kandvad profiilplekid

    Kandvaid profiile kasutatakse kandva elemendina soojustatud katusekonstruktsioonides. Perforatsioon põhjustab kandvate profiilplekkide tugevusparameetrite vähenemist. Perforeetitud profiilide kandevõime määramisel on soovitatav kasutada Poimu tarkvara, mis võimaldab kandvaid profiile dimensioneerida ja optimeerida, arvestades ka perforatsiooni. Poimu kohta lisateabe saamikseks külastage tarkvarakeskust ja laadige alla Ruukki Design Tool.

    Perforatsioonimuster

    Standardne profiili külgede perforeering profiilidel ja täisperforeering profiilidel on 15%.



    T45 profiilide perforeeringu asukoht on tähistatud punasega.

    Antikondensatsioonikiht

    Antikondensatsioonikihiga profiilid on kaitstud vee kondenseerumise eest otse metalllehe alumisel kihil. Kiht imab vee, mis võib seejärel ilmastikutingimuste muutumisel ümbritsevasse keskkonda aurustuda.

    Perliidikiht, pihustatud ainult profiili tagaküljele.

    Kihi kaal400 …. 1 000 g/m2
    Veeimavusvõime~0.5–0.8 l/m2–1.1–1.5 l/m2
    KatmismeetodPihustatud
    VärvusHelehall
    LahjendusaineVesi
    KoostisPerliiditerad, tselluloosikiud, vesi ja sideaine

    Tehniline dokumentatsioon

    Leidke siit Ruukki kandvate profiilplekkidega seotud dokumendid. Dokumendid on organiseeritud dokumendi tüübi alusel. Vajutades lingile liigute edasi dokumendikogusse.

    Sertifikaadid

    Leidke siit Ruukki kandvate profiilplekkidega seotud sertifikaadid ja muud dokumendid. Dokumendid on organiseeritud dokumendi tüübi alusel. Vajutades lingile liigute edasi dokumendikogusse.
