Disainprofiil Design Tokyo S18

Looge tootega Design Tokyo™ S18 harmooniline pinnarütm.

Kasutuskohad: fassaad, sise- ja laepinnad.

Ruukki® Emotion
Saadaval ka perforatsiooni ja taustvalgustusega.

Ruukki Akustilised Fassaadikatted
Saadaval samuti perforatsiooni ja helisummutusega.

See toode on saadaval valikuliselt järgmiste jätkusuutlike omadustega:

  • Ringlussevõetud terasest (SSAB Zero) valmistatud terastooted, mis tagavad oluliselt väiksema CO2 emissiooni ja suure ringluse (Ruukki LowCarbon).
Ruukki veebilehel olev sisu on hoolikalt kontrollitud. Ruukki ei võta endale siiski mingisugust vastutust võmalike vigade ega käesolevas veebilehe väljavõttes olevate andmete valest kasutamisest põhjustatud otsese või kaudse kahju eest. Tootja jätab endale õiguse teha muudatusi. Ajakohase info leidmiseks külastage www.ruukki.ee.

Üldandmed

Värvilise pinnakattega terasest, roostevabast terasest, alumiiniumist või Cor-Ten toorainest valmistatud disainprofiili Design Tokyo S18 ristlõike joonis

S18_section_1250



Vasest ja messingust valmistatud disainprofiili Design Tokyo S18 ristlõike joonis

S18_section_1000

Toode
Disainprofiil Design Tokyo S18
Kasulik laius
1100 mm *
Kogulaius
~1127 mm *
Sügavus
18 mm
Lainesamm
92 mm
Maksimumpikkus
9000 mm (6000 mm pulbervärvitult)
Miinimumpikkus
600 mm
* VASK & MESSING: KASULIK LAIUS 821mm, KOGULAIUS ~916mm



Perforatsiooni muster

design-perforation
10 % perforatsioon, ava suurus d = 4 mm, samm c = 12 mm
15 % perforatsioon, ava suurus d = 4 mm, samm c = 10 mm
30 % perforatsioon, ava suurus d = 4 mm, samm c = 7 mm*

40 % perforatsioon, ava suurus d = 5 mm, samm c = 7.5 mm

*) Standardlahendus Ruukki Akustilistele Fassaadikatetele

Tooraine

Tooraine

TooraineMaterjali paksus (mm)Kaal (kg/m2)PinnakateGWP A1-A3 (kg CO2 võrdsustatud/m2)Perforatsiooni saadavusMinimaalne tellimiskogus (m2)

Tuletundlikkus

Zero Steel (LowCarbon)0.65.9GreenCoat Pural BT (Satin, Metallic)6.6x2000 (piiratud saadavus)A1
Teras0.65.9GreenCoat Pural BT (Satin, Metallic)16.6x
Standardvärvused: Piiranguteta (v.a perforeering 100)
Laiendatud värvivalik: 2000*

A1

 0.65.9Pulbervärv16.6x100A2 - s1,d0
 0.54.9Polüester x100A1
Alumiinium0.72.4Pulbervärv21.5x250 -

0.72.4PVDF-pinnakate4.6x750 -
Cor-Ten0.77.0Tagakülje pinnakate17.7xLimiteerimata (v.a perforeering 100)
A1
Rheinzink0.76.3Eelpatineeritud (pinnakatteta)27.0-100A1
Vask - Nordic Standard0.66.7Eelpatineeritud (pinnakatteta)4.34-100A1
Pronks - Nordic Green, Blue või Brown0.66.7Eelpatineeritud (pinnakatteta)4.75-100A1
Messing - Nordic Brass0.66.5Eelpatineeritud (pinnakatteta)10.6-100A1
Roostevaba teras0.54.9
Sile 2B (steel grade 304, 316L)
17.7-250A1

*) Minimaalne tellimiskogus - 100 m2 värvide jaoks RR22, RR24, RR29, RR32, RR33, RR34, RR35, RR45

Värvid ja pinnakatted

GreenCoat Pural BT Satin (Standardvärvused)

Läikeaste: 20 GU

GreenCoat Pural BT Metallic (Standardvärvused)

Läikeaste: 40 GU

Polüester (Additional colour)

BIM elemendid

design-softwares2

Salvestage BIM elemendid oma arvuti töölauale

ProLib keskkond toob Ruukki tootevaliku BIM elemendid 3D formaadis teie arvuti töölauale kasutamiseks AutoCad, Autodesk Revit, Archicad ja Tekla Structures programmides. Tootekataloogid koondavad kõik vajalikud kujujoonised ja sõlmejoonised ühte kohta. Kataloogide sisu uuendamise kohta saadetakse automaatteated. Kasutajana saad kindel olla, et sind huvitav tooteinfo on pidevalt ajakohane. ProdLib keskkonda saab kasutada ka eraldiseisva töölauarakendusena.

Minge BIM kataloogi

Visualiseerige oma idee

Saage inspiratsiooni, kuidas meie fassaaditooted hoone fassaadil ellu ärkavad. Leidke oma pinnakatete, mustrite, värvide ja materjalide kombinatsioon.

Minge Visualiseerijasse

Allalaetavad dokumendid

Toimivusdeklaratsioon

Design profile S18:

Other design profiles:

Cor-Ten design profiles:

Tellimusvorm

Hooldusjuhendid

Lisatarvikute dokumentatsioon

Fassaadikatete detail- ja sõlmejoonised

Palun täitke allolev vorm ja saadame teile fassaadikatete detail- ja sõlmejoonised.

Miks ja kuidas töötleme isikuandmeid? Palun lugege lähemalt meie privaatsuspoliitikast.

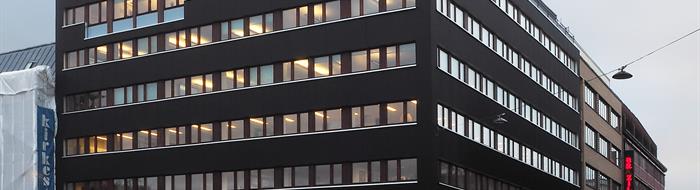

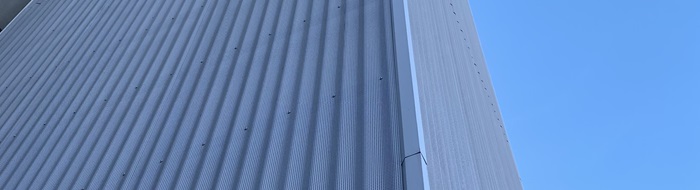

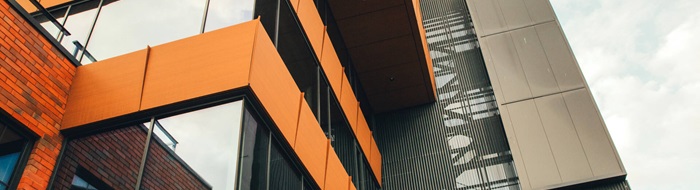

Projektid
