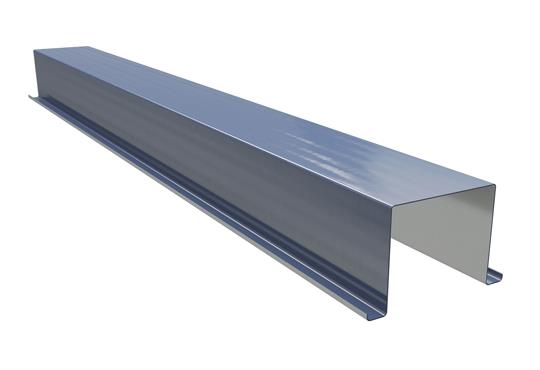

H profil
Naše předem děrované profily umožňují rychlou montáž pro izolované i neizolované střechy a stěny. Tloušťka a výška zvolených profilů závisí na vzdáleností rozponů a zatížení. Pro optimalizování návrhu použijte náš software PurCalc.
Běžné použití zahrunje:
- Průmyslové stavby
- Haly a skladové prostory
- Přístavby a renovace
Vlastnosti
Žárově pozinkovaný ocelový plech. Kvalita oceli S350GD+Z275 dle EN 10346.
Aplikace v korozivních prostředích: C2 podle EN ISO 12944-2.
Rozměry a tvar podle EN 1090-4, tloušťka materiálu podle EN 10143.
Geometrie průřezu
| Typ profilu | Tloušťka (mm) | H (mm) | A (mm) | B (mm) | C (mm) | Hmotnost (kg/m) | Max délka (m) |
| LP-H100 | 1.0 | 100 | 100.0 | 47.0 | >=18.0 | 3.28 | 10.00 |
| 1.2 | 100 | 100.0 | 47.0 | >=18.0 | 3.95 | 10.00 | |
| 1.5 | 100 | 100.0 | 47.0 | >=18.0 | 5.00 | 15.00 | |
| 2.0 | 100 | 100.0 | 47.0 | >=18.0 | 6.67 | 15.00 | |
| LP-H125 | 1.0 | 125 | 100.0 | 40.0 | >=16.0 | 3.60 | 10.00 |
| 1.2 | 125 | 100.0 | 40.0 | >=16.0 | 4.32 | 10.00 | |
| 1.5 | 125 | 100.0 | 40.0 | >=16.0 | 5.40 | 15.00 | |
| 2.0 | 125 | 100.0 | 40.0 | >=16.0 | 7.20 | 15.00 | |
| LP-H150 | 1.0 | 150 | 100.0 | 45.0 | >=16.0 | 4.00 | 10.00 |
| 1.2 | 150 | 100.0 | 45.0 | >=16.0 | 4.80 | 10.00 | |
| 1.5 | 150 | 100.0 | 45.0 | >=16.0 | 6.00 | 15.00 | |
| 2.0 | 150 | 100.0 | 45.0 | >=16.0 | 8.00 | 15.00 | |
| LP-H200 | 1.5 | 200 | 120.0 | 47.0 | >=16.0 | 7.80 | 14.10 |
| 2.0 | 200 | 120.0 | 47.0 | >=16.0 | 10.50 | 11.43 | |
| 2.5 | 200 | 120.0 | 47.0 | >=16.0 | 12.75 | 9.41 | |
| LP-H250 | 1.5 | 250 | 120.0 | 50.0 | >=16.0 | 9.00 | 12.22 |
| 2.0 | 250 | 120.0 | 50.0 | >=16.0 | 12.00 | 10.00 | |
| 2.5 | 250 | 120.0 | 50.0 | >=16.0 | 15.08 | 7.96 |
Nástroje pro projektování
PurCalc sofware pro navrhování vaznic
S PurCalc může uživatel navrhovat tenkostěnné profily pro stěny a střechy od společnosti Ruukki. Profily jsou navrženy jako souvislé nosníky. Typ profilu musí být stejný pro celou konstrukci, ale tloušťka se může lišit. Základní zatížení, jako je rovnoměrné zatížení sněhem a větrem, lze snadno zadat pomocí několika parametrů. Mohou být zadány také složitější typy zatížení, například zatížení sněhovými závějemi. Softvér vypočítá také potřebný počet spojovacího materiálu pro nosnou konstrukci.
Přejít na PurCalc softvérBIM objekty
Stáhněte si BIM objekty do vašeho počítače
ProdLib přináší produkty Ruukki jako modely BIM ve 3D pro návrhové programy AutoCad, Autodesk Revit, Archicad a Tekla přímo na plochu vašeho počítače. Knihovny produktů soustřeďují všechny potřebné návrhové modely a detailní výkresy na jednom místě. Aktualizace knihoven jsou automaticky oznámeny, takže jako uživatel si můžete být jisti, že k dispozici jsou vždy nejnovější informace o produktu. ProdLib lze také použít jako samostatnou desktopovou aplikaci.
Přejít do knihovny BIMObjednání
Při objednávce uveďte následující informace:
- Typ profilu
- Tloušťku
- Délku
- Počet.
V případě perforovaných vaznic nám prosím pošlete výkres, kde vyznačíte umístění otvorů.
Vyražení otvorů
Vaznice lze perforovat v našem závodě což urychluje a zjednodušuje výstavbu. Standardizované velikosti a umístění otvorů pro spojovací prvky jsou uvedeny níže. Pro dodatečné infomace ohledně možností perforace vaznic nás prosím kontaktujte.
Otvory jsou vyraženy na lince během výroby.
Doplňkové informace:
- Max. tloušťka materiálu 3mm (for ø 60mm max. tloušťka materiálu 2mm)
- Otvory lze vyrazit v řadě
- Oválné a obdélníkové otvory lze otáčet o 90°.
| Typ otvoru | Průměr (mm) | Rotace (°) |
| Kruh | 7 | - |
| Kruh | 10 | - |
| Kruh | 12 | - |
| Kruh | 14 | - |
| Kruh | 16 | - |
| Kruh | 18 | - |
| Kruh | 20 | - |
| Kruh | 22 | - |
| Kruh | 26 | - |
| Kruh | 60 | - |
| Ovál | 12×24 | 90 |
| Ovál | 14×24 | 90 |
| Ovál | 16×35 | 90 |
| Ovál | 18×31.7 | 90 |
| Ovál | 18×35 | 90 |
| Ovál | 20×35 | 90 |
| Obdélník | 5×25 | 90 |
Technické dokumenty
Zde můžete najít všechny technické dokumetny týkající se Ruukki tenkostěnných profilů, které jsou uspořádány podle typu dokumentu. Kliknutím vstoupíte do knihovny dokumetů.
Certifikáty a osvědčení
Zde můžete najít všechny certifikáty a osvědčení týkající se Ruukki tenkostěnných profilů, které jsou uspořádány podle typu dokumentu. Kliknutím vstoupíte do knihovny dokumentů.
