Nosný trapézový profil T70-57L-846

Optimální geometrie profilu T70 umožňuje nákladově efektivní střešní konstrukce pro přiměřené rozpětí.

Pro optimální dimenzování konstrukce použijte software Poimu.

The information on our web site is accurate to the best of our knowledge and understanding. Although every effort has been made to ensure accuracy, the company cannot accept any responsibility for any direct or indirect damages resulting from possible errors or incorrect application of the information of this publication. We reserve the right to make changes.

Vlastnosti



Název produktu
Nosný trapézový profil T70-57L-846
Kód produktu
Load-Bearing Sheet T70-57L-846
Výška
70 mm
Šířka spodní vlny
57 mm
Šířka vrchní vlny
65 mm
Modular Width
846 mm
Minimální délka
600 mm
Maximální délka
15000 mm
Kontrola kvality
Řízení výroby podle EN 1090-1 a EN 1090-4
Tolerance
Rozměry a tvar podle EN 1090-4, tloušťka materiálu podle EN 10143
Označení CE
EN1090-1
Implementační třída
EXC1, EXC2, EXC3

Materiály





Tloušťka materiálu (mm)Jakost oceleZinek (g/m2)Povrchová úpravaKategorie korozivity, interiérKategorie korozivity, exteriérBarvy * Hmotnost (kg/m2)GWP, A1-A3 (kgCO2e/m2)GWP, D (kgCO2e/m2)

LowCarbon GWP, A1-A3 (kgCO2e/m2)

0.6S280Z275GreenCoat Pural BT-C4RR21, RR22, RR23, RR29, RR32, RR33, RR750 6.9619.1-9.87.8
0.7S350Z275GreenCoat Pural BT-C4RR21, RR22, RR23, RR33 8.1222.2-11.49.1

*) Poznámka: Zadní stranu profilů s barevnou povrchovou úpravou tvoří standardně 2 vrstvy šedého zadního nátěru



Ochrana proti korozi

ProstředíPovrchová úprava
Interiérové aplikace v prostředí s kategorií korozivity C1, C2 podle normy EN ISO 12944-2 a A1, A2 podle normy EN 10169 Ocelové plechy s vrstvou zinku 100 g/m2 a povrchovou úpravou polyester SP 15, tloušťka 15 μm
Interiérové aplikace v prostředí s kategorií korozivity C1, C2, C3 podle normy EN ISO 12944-2 a A1, A2, A3 podle normy EN 10169 Ocelové plechy s vrstvou zinku 275 g/m2 a povrchovou úpravou polyester SP 25, tloušťka 25 μm



Nástroje pro projektování

Poimu-logo

Software Poimu pro dimenzování nosných trapézových profilů

Software Poimu umožňuje optimalizovat výběr produktů podle Eurokódu. Jednoduše, definováním několika základních vstupních údajů víte zvolit potřebný nosný profil z nabídky Ruukki. Tento rychlý optimalizační nástroj zahrnuje 1-, 2- a více- polové konstrukce a poskytuje přesné řešení, jaký profil a v jaké délce by se měl použít.

Přejít na softvér Poimu

Ruukki Acoustic Estimator

Zjistěte, jaký materiál je pro vás nejlepší. Vyzkoušejte naši kalkulačku pro vášj další projekt. Přidáním rozměrů budovy a vyplněním nastavení materiálu v nástroji Ruukki Acoustic Estimator můžete zjistit, která konfigurace produktu poskytuje vašemu projektu optimální výsledky.

Přejít na kalkulačku

Perforace pro akustiku

Koeficient akustické absorpce, třída absorpce a zvuková izolace

Detailní informace ohledně akustiky naleznete na www.ruukki.com/sound-environment, kde je k dispozici portfolio produktů, návody a naměřené hodnoty.

Odolnost proti korozi

Z důvodu požadavku na odolnost vůči korozi mohou být perforované ocelové plechy aplikovány pouze v interiéru a to takto: Pozinkované ocelové plechy se zinkovou vrstvou 275 g/m2 nebo pozinkované ocelové plechy se zinkovou vrstvou 100 g/m2 nebo 275 g/m2 spolu s organickou povrchovou úpravou SP 25 (polyester 25 µm) - v korodujícím médiu C1 a C2 podle normy EN ISO 12944-2.

Aplikace nosných trapézových profilů

Nosné profily se obvykle používají ve vícevrstvých střešních konstrukcích. Zvukovou absorpci lze zlepšit a upravit výběrem perforace profilu a izolační vrstvy. Perforace vede ke zlepšené absorpci zvuku, což může výrazně zlepšit vnitřní akustické podmínky; snížení doby dozvuku a úrovně hluku pozadí i bez dodatečných akustických vrstev a souvisejících nákladů.

Použití softwaru POIMU umožňuje dimenzovat a optimalizovat trapézové plechy v rámci konstrukce is perforovanými profily. Pro více informací o POIMU navštivte  Ruukki Design Tool.


Vzor perforace

Standardní stupeň perforace je 15 % v rámci částečně perforované plochy profilů.

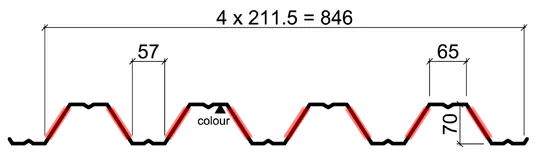

Perforovaná místa pro profily T70 jsou označena červenou barvou.

Antikondenzační vrstva

Profily s antikondenzační vrstvou jsou chráněny proti kondenzaci vody přímo na spodní ploše plechu. Vrstva absorbuje vodu, která se pak může při změně povětrnostních podmínek vypařovat do okolního prostředí.

Perlitový nátěr, nastříkaný pouze na spodní plochu (strana zadního nátěru) profilu.

Hmotnost vrstvy400 …. 1 000 g/m2
Kapacita absorpce vody~0.5–0.8 l/m2–1.1–1.5 l/m
Způsob aplikaceStříkání
BarvaSvětle šedá
ŘedidloVoda
SloženíPerlitová zrna, celulózová vlákna, voda a pojivo
