Nosný trapézový profil T153-40L-840

Výška a optimální geometrie T153 z něj činí nejpevnější nosný profil v našem portfoliu.

Tento produkt je volitelný a má následující udržitelné vlastnosti:

  • Ocelový profil vyrobený z recyklované oceli (SSAB Zero) pro výrazně nižší emise CO2 a vysokou úroveň cirkularity (Ruukki LowCarbon).
  • Dostupnost a dodací lhůta se pro různé kombinace tloušťky/povrchové úpravy liší.

Pro optimální konstrukční dimenzování použijte Poimu, software Ruukki pro dimenzování střechy.

Н153 (Т153)
1 / 2
2 / 2
Н153 (Т153)
Uložit informace ve formátu pdf
The information on our web site is accurate to the best of our knowledge and understanding. Although every effort has been made to ensure accuracy, the company cannot accept any responsibility for any direct or indirect damages resulting from possible errors or incorrect application of the information of this publication. We reserve the right to make changes.

Vlastnosti



Název produktu
Nosný trapézový profil T153-40L-840
Kód produktu
T153-40L-840
Výška
153 mm
Šířka spodní vlny
40 mm
Šířka vrchní vlny
117 mm
Modular Width
840 mm
Minimální délka
800 mm
Maximální délka
18300 mm
Kontrola kvality
Řízení výroby podle EN 1090-1 a EN 1090-4
Tolerance
Rozměry a tvar podle EN 1090-4, tloušťka materiálu podle EN 10143
Označení CE
EN1090-1
Implementační třída
EXC1, EXC2, EXC3

Materiály





Tloušťka materiálu (mm)Jakost oceleZinek (g/m2)Povrchová úpravaKategorie korozivity, interiérKategorie korozivity, exteriérBarvy **Hmotnost (kg/m2)GWP, A1-A3 (kgCO2e/m2)GWP, D  (kgCO2e/m2)LowCarbon GWP, A1-A3 (kgCO2e/m2)
0.7S350Z275PozinekC2-- 9.8125.5-13.88.1
0.7S350Z100Polyester 25C2- RR209.81 26.9-13.811.0
0.7S350Z275Polyester 25C3*C3RR20 9.8126.9-13.811.0
0.8S350Z275PozinekC2--11.2229.1-15.89
0.8 S350 Z275 Polyester 25  C3*C3RR33 11.21 30.7-15.812.6
0.8 S350 Z100 Polyester 25C2 - RR20 11.21 30.7-15.812.6
0.9S350Z275Pozinek C2-- 12.62

32.8

-17.810.4
0.9S350Z100Polyester 25C2-RR2012.6234.6-17.814.1
1.0 S350 Z275 Pozinek C2 -- 14.02 36.5-19.811.6
1.0 S350 Z100 Polyester 25C2 -RR20 14.02 38.4-19.815.7
1.0 S350 Z275  Polyester 25 C3*C3RR20, RR33 14.02 38.4-19.815.7
1.0 S350 Z275  GreenCoat Pural BTC4*
C4 RR23 14.02 38.4-19.815.7
1.2 S350  Z275Pozinek  C2 - - 16.82 43.7-23.713.9
1.2 S350  Z100  Polyester 25C2 - RR20  16.82 46.1-23.718.8
1.2 S350 Z275 Polyester 25 C3*C3 RR33 16.82 46.1-23.718.8
1.5 S350  Z275Pozinek C2 - -21.03 54.7-29.717.4
1.5 S350  Z100Polyester 25C2 - RR2021.03 54.7-29.723.6

*) Pro perforované profily C2

**) Poznámka: Zadní stranu profilů s barevnou povrchovou úpravou tvoří standardně 2 vrstvy šedého zadního nátěru



Ochrana proti korozi

ProstředíPovrchová úprava
Interiérové aplikace v prostředí s kategorií korozivity C1, C2 podle normy EN ISO 12944-2 a A1, A2 podle normy EN 10169Ocelové plechy s vrstvou zinku 100 g/m2 a povrchovou úpravou polyester SP 15, tloušťka 15 μm
Interiérové aplikace v prostředí s kategorií korozivity C1, C2, C3 podle normy EN ISO 12944-2 a A1, A2, A3 podle normy EN 10169Ocelové plechy s vrstvou zinku 275 g/m2 a povrchovou úpravou polyester SP 25, tloušťka 25 μm



Nástroje pro projektování

Poimu-logo

Software Poimu pro dimenzování nosných trapézových profilů

Software Poimu umožňuje optimalizovat výběr produktů podle Eurokódu. Jednoduše, definováním několika základních vstupních údajů víte zvolit potřebný nosný profil z nabídky Ruukki. Tento rychlý optimalizační nástroj zahrnuje 1-, 2- a více- polové konstrukce a poskytuje přesné řešení, jaký profil a v jaké délce by se měl použít.

Přejít na softvér Poimu

Ruukki Acoustic Estimator

Zjistěte, jaký materiál je pro vás nejlepší. Vyzkoušejte naši kalkulačku pro vášj další projekt. Přidáním rozměrů budovy a vyplněním nastavení materiálu v nástroji Ruukki Acoustic Estimator můžete zjistit, která konfigurace produktu poskytuje vašemu projektu optimální výsledky.

Přejít na kalkulačku

Perforace pro akustiku

Koeficient akustické absorpce, třída absorpce a zvuková izolace

Detailní informace ohledně akustiky naleznete na www.ruukki.com/sound-environment, kde je k dispozici portfolio produktů, návody a naměřené hodnoty.

Odolnost proti korozi

Z důvodu požadavku na odolnost vůči korozi mohou být perforované ocelové plechy aplikovány pouze v interiéru a to takto: Pozinkované ocelové plechy se zinkovou vrstvou 275 g/m2 nebo pozinkované ocelové plechy se zinkovou vrstvou 100 g/m2 nebo 275 g/m2 spolu s organickou povrchovou úpravou SP 25 (polyester 25 µm) - v korodujícím médiu C1 a C2 podle normy EN ISO 12944-2.

Aplikace nosných trapézových profilů

Nosné profily se obvykle používají ve vícevrstvých střešních konstrukcích. Zvukovou absorpci lze zlepšit a upravit výběrem perforace profilu a izolační vrstvy. Perforace vede ke zlepšené absorpci zvuku, což může výrazně zlepšit vnitřní akustické podmínky; snížení doby dozvuku a úrovně hluku pozadí i bez dodatečných akustických vrstev a souvisejících nákladů.

Použití softwaru POIMU umožňuje dimenzovat a optimalizovat trapézové plechy v rámci konstrukce is perforovanými profily. Pro více informací o POIMU navštivte Ruukki Design Tool.

Vzor perforace


Standardní stupeň perforace je 15 % v rámci částečně perforované plochy profilů.

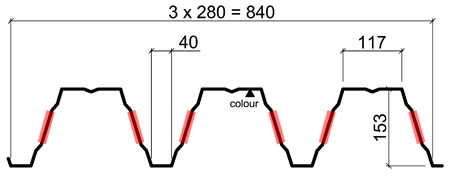

Perforovaná místa pro profily T153 jsou označena červenou barvou.

Antikondenzační vrstva

Profily s antikondenzační vrstvou jsou chráněny proti kondenzaci vody přímo na spodní ploše plechu. Vrstva absorbuje vodu, která se pak může při změně povětrnostních podmínek vypařovat do okolního prostředí.

Perlitový nátěr, nastříkaný pouze na spodní plochu (strana zadního nátěru) profilu.

Hmotnost vrstvy400 …. 1 000 g/m2
Kapacita absorpce vody~0.5–0.8 l/m2–1.1–1.5 l/m2
Způsob aplikaceStříkání
BarvaSvětle šedá
ŘedidloVoda
SloženíPerlitová zrna, celulózová vlákna, voda a pojivo
