Nosný trapézový profil T130M-75L-930

Mikroprofilace na vrchní i spodní vlně a optimální vysoce pevnostní ocel (jakost S420GD) činí profil T130M najpevnějším nosným trapézem v jeho kategorii.

Pevnost profilu T130M s mikroprofilací je ověřena testy, které prokazují až 20% zvýšení momentové kapacity ve srovnání s tradičními nosnými profily s podobnou výškou bez profilace.

Ruukki® LowCarbon

K dispozici je také varianta Ruukki® LowCarbon, která pomáhá snižovat zabudovaný uhlík a vyznačuje se vysokým podílem recyklovaného materiálu. Podrobnosti naleznete na stránkách Ruukki® LowCarbon a v produktových EPD.

Dostupnost a dodací lhůta pro různé kombinace tloušťky a povrchové úpravy se liší.

    Pro optimální dimenzování konstrukce použijte software Poimu.
    T130M-75L-930
    Uložit informace ve formátu pdf
    The information on our web site is accurate to the best of our knowledge and understanding. Although every effort has been made to ensure accuracy, the company cannot accept any responsibility for any direct or indirect damages resulting from possible errors or incorrect application of the information of this publication. We reserve the right to make changes.

    Vlastnosti

    Název produktu
    Nosný trapézový profil T130M-75L-930
    Kód produktu
    T130M-75L-930
    Výška
    130 mm
    Šířka spodní vlny
    75 mm
    Šířka vrchní vlny
    111 mm
    Modular Width
    930 mm
    Minimální délka
    800 mm
    Maximální délka
    18300 mm
    Kontrola kvality
    Řízení výroby podle EN 1090-1 a EN 1090-4
    Tolerance
    Rozměry a tvar podle EN 1090-4, tloušťka materiálu podle EN 10143
    Označení CE
    EN1090-1
    Implementační třída
    EXC1, EXC2, EXC3

    Materiály





    Tloušťka materiálu (mm)Jakost oceleZinek (g/m2)Povrchová úpravaKategorie korozivity, interiérKategorie korozivity, exteriérBarvy **Hmotnost (kg/m2)GWP, A1-A3 (kgCO2e/m2)GWP, D  (kgCO2e/m2)LowCarbon GWP, A1-A3 (kgCO2e/m2)LowCarbon GWP, D  (kgCO2e/m2)
    0.7S350Z275PozinekC2-- 8.8620.4-13.57.3-1.2
    0.7S350Z100Polyester 25C2- RR208.8622.9-12.99.9-1.2
    0.7S350Z275Polyester 25C3*C3RR20 8.8622.9-12.99.9-1.2
    0.8S350Z275Polyester 25C3*C3RR33 10.1326.1-14.811.3-1.4
    0.8 S350 Z275 PozinekC2 - - 10.13 23.3-15.48.4-1.4
    0.8 S350 Z100 Polyester 25C2 - RR20 10.13 26.1-14.811.3-1.4
    0.9S350Z275Pozinek C2-- 11.4026.2-17.39.4-1.5
    0.9S350Z100Polyester 25C2-RR2011.4029.4-16.612.8-1.5
    1.0 S350 Z275 PozinekC2 -- 12.66 29.1-19.210.5-1.7
    1.0 S350 Z100 Polyester 25C2 -RR20 12.66 32.7-18.514.2-1.7
    1.0 S350 Z275  Polyester 25 C3*C3RR20, RR33 12.66 32.7-18.514.2-1.7
    1.0 S350 Z275  GreenCoat Pural BTC4*
    		C4RR23 12.66 32.7-18.514.2-1.7
    1.2 S350  Z275Pozinek  C2 - - 15.19 34.9-23.112.6-2.0
    1.2 S350  Z100  Polyester 25C2 - RR20  15.19 39.2-22.217.0-2.0
    1.2 S350  Z275Polyester 25 C3*C3 RR33 15.19 39.2-22.217.0-2.0
    1.5 S350  Z275Pozinek C2 - - 18.99 43.7-28.915.7-2.5
    1.5 S350  Z100  Polyester 25C2 - RR20  18.99 49.0-27.721.3-2.5

    *) Pro perforované profily C2

    **) Poznámka: Zadní stranu profilů s barevnou povrchovou úpravou tvoří standardně 2 vrstvy šedého zadního nátěru





    Ochrana proti korozi

    ProstředíPovrchová úprava
    Interiérové aplikace v prostředí s kategorií korozivity C1, C2 podle normy EN ISO 12944-2 a A1, A2 podle normy EN 10169 Ocelové plechy s vrstvou zinku 100 g/m2 a povrchovou úpravou polyester SP 15, tloušťka 15 μm
    Interiérové aplikace v prostředí s kategorií korozivity C1, C2, C3 podle normy EN ISO 12944-2 a A1, A2, A3 podle normy EN 10169Ocelové plechy s vrstvou zinku 275 g/m2 a povrchovou úpravou polyester SP 25, tloušťka 25 μm






    Nástroje pro projektování

    Poimu-logo

    Software Poimu pro dimenzování nosných trapézových profilů

    Software Poimu umožňuje optimalizovat výběr produktů podle Eurokódu. Jednoduše, definováním několika základních vstupních údajů víte zvolit potřebný nosný profil z nabídky Ruukki. Tento rychlý optimalizační nástroj zahrnuje 1-, 2- a více- polové konstrukce a poskytuje přesné řešení, jaký profil a v jaké délce by se měl použít.

    Přejít na softvér Poimu

    Ruukki Acoustic Estimator

    Zjistěte, jaký materiál je pro vás nejlepší. Vyzkoušejte naši kalkulačku pro vášj další projekt. Přidáním rozměrů budovy a vyplněním nastavení materiálu v nástroji Ruukki Acoustic Estimator můžete zjistit, která konfigurace produktu poskytuje vašemu projektu optimální výsledky.

    Přejít na kalkulačku

    Perforace pro akustiku

    Koeficient akustické absorpce, třída absorpce a zvuková izolace

    Detailní informace ohledně akustiky naleznete na www.ruukki.com/sound-environment, kde je k dispozici portfolio produktů, návody a naměřené hodnoty.

    Odolnost proti korozi

    Z důvodu požadavku na odolnost vůči korozi mohou být perforované ocelové plechy aplikovány pouze v interiéru a to takto: Pozinkované ocelové plechy se zinkovou vrstvou 275 g/m2 nebo pozinkované ocelové plechy se zinkovou vrstvou 100 g/m2 nebo 275 g/m2 spolu s organickou povrchovou úpravou SP 25 (polyester 25 µm) - v korodujícím médiu C1 a C2 podle normy EN ISO 12944-2.

    Aplikace nosných trapézových profilů

    Nosné profily se obvykle používají ve vícevrstvých střešních konstrukcích. Zvukovou absorpci lze zlepšit a upravit výběrem perforace profilu a izolační vrstvy. Perforace vede ke zlepšené absorpci zvuku, což může výrazně zlepšit vnitřní akustické podmínky; snížení doby dozvuku a úrovně hluku pozadí i bez dodatečných akustických vrstev a souvisejících nákladů.

    Použití softwaru POIMU umožňuje dimenzovat a optimalizovat trapézové plechy v rámci konstrukce is perforovanými profily. Pro více informací o POIMU navštivte Ruukki Design Tool.


    Vzor perforace

    Standardní stupeň perforace je 15 % v rámci částečně perforované plochy profilů.

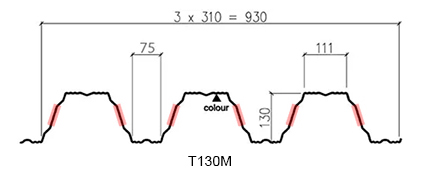

    Perforovaná místa pro profily T130M jsou označena červenou barvou.

    Antikondenzační vrstva

    Profily s antikondenzační vrstvou jsou chráněny proti kondenzaci vody přímo na spodní ploše plechu. Vrstva absorbuje vodu, která se pak může při změně povětrnostních podmínek vypařovat do okolního prostředí.

    Perlitový nátěr, nastříkaný pouze na spodní plochu (strana zadního nátěru) profilu.

    Hmotnost vrstvy400 …. 1 000 g/m2
    Kapacita absorpce vody~0.5–0.8 l/m2–1.1–1.5 l/m2
    Způsob aplikaceStříkání
    BarvaSvětle šedá
    ŘedidloVoda
    SloženíPerlitová zrna, celulózová vlákna, voda a pojivo
