Samvirkeplate CS48-36-750

Ruukkis samvirkeplate CS48-36-750 er ment å brukes som forsterkning i betongplater. Under støping fungerer samvirkeplaten som forskaling og som en del av armeringen. På grunn av sitt estetiske design, kan samvirkeplaten brukes som ferdig undertak og man trenger derfor ikke himling.

Informasjonen på våre nettsider er korrekt i henhold til vår beste kunnskap og forståelse. Selv om alle anstrengelser er gjort for å sikre nøyaktighet, kan selskapet ikke akseptere noe ansvar for direkte eller indirekte skader som følge av eventuelle feil eller feil bruk av informasjonen i denne publikasjonen. Vi forbeholder oss retten til å gjøre endringer.

Egenskaper

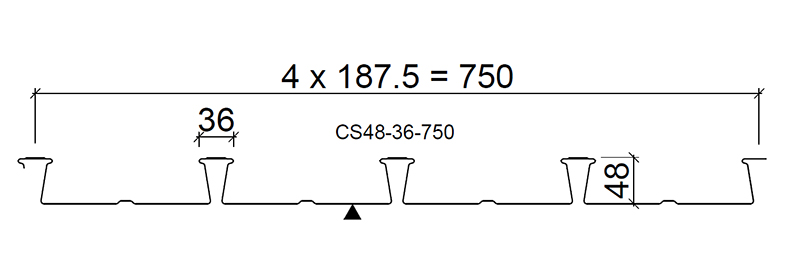

CS-48-36-750.ashx



Produktnavn
Samvirkeplate CS48-36-750
Produkt
CS48-36-750
Høyde
48 mm
Flensbredde
36 mm
Modulbredde
750 mm
Min. lengde
400 mm
Max. lengde
12000 mm
Kvalitetskontroll
Produktionskontroll enligt EN 1090-1 och EN 1090-4
Toleranser
Dimensions and shape according to EN 1090-4, material thickness according to EN 10143
CE-merking
EN1090-1
Utførelseklasse
EXC1, EXC2, EXC3

Materialer

Materiale

Materialtykkelse (mm) Stålkvalitet Sink (g/m2) Overflatebehandling Korrosjonsklasser, innvendige overflater Korrosjonsklasser, yttervegger Farger Vikt (kg/m2)
0.7 S350 Z275 Galvanisert C2 - 9.16
0.9 S350 Z275 Galvanisert C2 - 11.78
0.9 S350 Z275 Polyester C3 C3 RR20 11.78
1.1  S350  Z275  Galvanisert C2 - 14.39
1.1  S350  Z275  Polyester C3 C3 RR20  14.39

Merk: Baksiden av lakkerte stålplater er som standard malt med 2 lag (ett lag grunnlakk og et lag topplakk i lys grå farge)

Prosjekteringsverktøy

ComSlab program for prosjektering av komposittplater

Programvaren er ment å brukes som et prosjekteringsverktøy for Ruukkis SteelComp komposittplater. Bekreftelse på total kapasitet til en sammensatt plate kan gjøres, inkludert prosjektering for branneksponering. Brukeren kan optimalisere konstruksjonen under prosjekteringen og velge den kostnadsoptimale komposittplaten for hvert prosjekt.

Gå til ComSlab

Tekniske dokumenter

Her finner du tekniske dokumenter relatert til Ruukkis selvbærende takplater. Dokumenter er sortert etter dokument type. Klikk for å gå til dokumentbiblioteket.


Sertifiseringer og godkjenninger

Her finner du sertifiseringer og godkjenninger relatert til Ruukkis selvbærende takplater. Dokumenter er sortert etter dokument type. Klikk for å gå til dokumentbiblioteket.
