Lamele Vertical 70

Izveidojiet vertikālu fasādes ritmu, izmantojot Lameles Vertical 70.

Ruukki® Emotion
Pieejams gan ar perforāciju, gan apgaismojumu.


Informācija mūsu mājas lapā ir rūpīgi pārbaudīta, taču tai ir informatīvs raksturs, un mēs neatbildam par tiešiem vai netiešiem zaudējumiem, kas radušies pieļaujot kļūdas vai neievērojot instrukcijas. Mēs paturam tiesības veikt izmaiņas un papildināt informāciju.

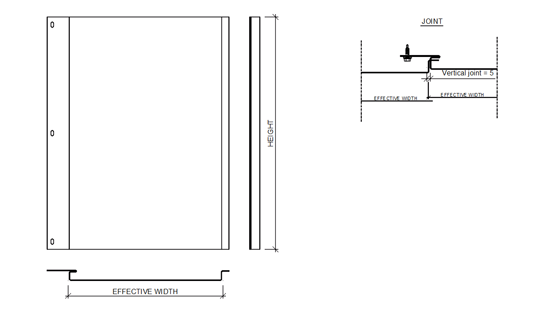

Tehniskais raksturojums

Nosaukums
Lamele Vertical 70
Augstums
150-3000 mm
Sedzošais platums
Standarts 300 (250...500) mm
Dziļums
20 mm
Fastening Style
Slēpti


Perforation layout


Dimension/holemm
a≥10
b≥10
cd+15, d+25, d+30
d12, 16, 20, 30


Symmetrical perforation: Fully perforated in symmetrical square layout. Only 1 hole size (d) and distance (a, b, c) per product.

Art perforation: Fully or partly perforated in freely chosen locations. All hole sizes (d) and distances (c) available per product.


Materiāli

MaterialMaterial thickness (mm)Weight (kg/m2)Surface treatment Available with perforationStock materialReaction to fire
Steel1.212.9GreenCoat HiarcA1
 1.212.9Powder coatingA2 - s1,d0
Aluminium 1.5 5.65 Powder coating -
 1.5 5.65 PVDF coating -
Rheinzink1.07.2Pre-patinated (no coating)A1
Copper, Brass & Bronze1.0  Pre-patinated (no coating) A1
 1.5  Pre-patinated (no coating) A1
Aluminium (Brushed design) 1.55.1Brushed with (semi) transparent coating-
Aluminium (Pattern-painted) 1.5 5.1 Painted (multilayer coating) -
Stainless steel 1.0 8.0 Natural matt, bead blasted finish + oxidizing (steel grade 304, 316) A1
 1.08.0Embossed pattern, oxidizing + brushed finish (steel grade 304, 316) --A1
 1.0 8.0 Natural matt, brushed finish (4N)  (steel grade 304, 316) x-A1





Pārklājumi un krāsas

Krāsu kartePārklājumsKrāsas
StandardGreenCoat HIARC (steel)RR20, RR21, RR23, RR40, RR41, RR42, RR43
 GreenCoat HIARC Matt (steel)RR40, RR41, RR45
ExtendedGreenCoat HIARC (steel)RR11, RR22, RR24, RR26, RR29, RR30, RR31, RR32,RR33, RR34, RR35, RR36, RR37, RR44, RR45, RR750
More RR colours
 PVDF (aluminium)Most common RAL colours

Pulverkrāsojums (steel&aluminium)RAL colours

Minimālie pasūtījuma apjomi:
Standarta krāsu karte: nav ierobežojuma
Extended chart:
- GreenCoat HIARC (steel): 900 m2
- PVDF (aliminium): 250 m2
- Powder paint (steel&aluminium): 100 m2

Krāsas

BIM objekti

Lai atvieglotu gan arhitektūras, gan konstrukciju projektēšanu, nodrošinot precīzu informāciju par izstrādājumiem 3D formā, mēs piedāvājam CAD / BIM objektu izvēli Autodesk Revit un ArchiCAD programmām.

Download documents

Declaration of performance

Order form

Maintenance instructions

Accessory documents

Technical documents

Fill the form below and we'll provide you a link to document library from where you will get the most important documents e.g.

  • detail drawings
  • dimensional drawings
  • instructions and manuals
