Dizaina profils Oulu T10A

Izveidojiet taisnstūrveida virsmas profilējumu, izmantojot profilus Design Oulu™ T10A.

Ļaujies iedvesmai!

Pievērsiet uzmanību formai un krāsu niansēm uz fasādes virsmas. Apskatiet materiālu un krāsas dažādā apgaismojumā un no dažādiem skatu punktiem, izmantojot

Ruukki projektēšanas paletes vizualizācijas rīku. Pielietojums: fasāžu, iekštelpu un griestu virsmas.

Ruukki® emotion
Pieejams gan ar perforāciju, gan apgaismojumu.

Informācija mūsu mājas lapā ir rūpīgi pārbaudīta, taču tai ir informatīvs raksturs, un mēs neatbildam par tiešiem vai netiešiem zaudējumiem, kas radušies pieļaujot kļūdas vai neievērojot instrukcijas. Mēs paturam tiesības veikt izmaiņas un papildināt informāciju.

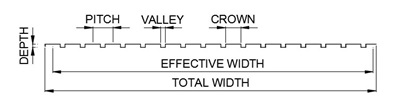

Tehniskais raksturojums

Nosaukums
Dizaina profils Oulu T10A
Sedzošais platums
980 mm
Kopējais platums
~1012 mm
Dziļums
10 mm
Viļņa solis
61 mm
Maksimālais garums
3130 mm
Minimālais garums
200 mm

Perforācijas opcijas:

design-perforation
10 % perforācijas blīvums. Pilnībā perforēts, d=4 mm, c=12 mm
15 % perforācijas blīvums. Pilnībā perforēts, d=4 mm, c=10 mm
30 % perforācijas blīvums. Pilnībā perforēts, d=4 mm, c=7 mm
40 % perforācijas blīvums. Pilnībā perforēts, d=5 mm, c=7.5 mm

Materiāli

Materiāls Materiāla biezums (mm) Svars (kg/m2) Pārklājums Ugunsreakcijas klase
Tērauds 0.6 6.1 Hiarc A1
Tērauds 0.6 6.1 Pulverkrāsojums A2 - s1,d0
Alumīnijs 0.7 2.46 Pulverkrāsojums  -
Alumīnijs
0.7 2.46 PVDF *  -
*) Pieejams tikai pēc pieprasījuma

Pārklājumi un krāsas



Krāsu kartePārklājumsKrāsa
StandardGreenCoat HIARC (steel)RR20, RR21, RR23, RR40, RR41, RR42, RR43
 GreenCoat HIARC Matt (steel)RR40, RR41, RR45
ExtendedGreenCoat HIARC (steel)RR11, RR22, RR24, RR26, RR29, RR30, RR31, RR32, RR33, RR34, RR35, RR37, RR44, RR45, RR750
More RR colours
 PVDF (aluminium)Most common RAL colours

Pulverkrāsojums (steel&aluminium)RAL colours

Minimālie pasūtījuma apjomi:
Standarta krāsu karte: nav ierobežojumu
Extended chart:
- GreenCoat HIARC (steel): 100m2
- PVDF (aluminium): 500 m2
- Powder paint (steel&aluminium): 100m2

Standarta krāsu karte

  • Tēraudam: ir pieejams 14 dažādu krāsu īpaši izturīgais Hiarc pārklājums. Pārklājumam ir 20 gadu garantija. Piegādes laiks: 2–4 nedēļas. Pasūtījuma apjoms: bez ierobežojuma.

Paplašinātā krāsu karte

  • Tēraudam: ir pieejams 9 dažādu krāsu īpaši izturīgais Hiarc pārklājums. Pārklājumam ir 20 gadu garantija. Piegādes laiks: 5–7 nedēļas. Pasūtījuma apjoms: ne mazāk kā 2500 m2.
  • Tēraudam: ir pieejams 26 dažādu krāsu pulverveida pārklājums. Pārklājumam ir 10 gadu garantija. Piegādes laiks: 2–4 nedēļas. Pasūtījuma apjoms: ne mazāk kā 100 m2.

Īpašais piedāvājums

  • Tēraudam: ir pieejams RAL/NCS krāsu īpaši izturīgais Hiarc pārklājums (pēc pieprasījuma). Pieejamība ir jāpārbauda katram pasūtījumam atsevišķi. Pārklājumam ir 20 gadu garantija. Piegādes laiks: 7–9 nedēļas. Pasūtījuma apjoms: ne mazāk kā 2500 m2. Lielāka apjoma pieejamība ir jāpārbauda katram pasūtījumam atsevišķi.
  • Tēraudam: ir pieejams dažādu RAL krāsu pulverveida pārklājums (pēc pieprasījuma). Pārklājumam ir 10 gadu garantija. Piegādes laiks: 5–7 nedēļas. Pasūtījuma apjoms: ne mazāk kā 100 m2.

PIEZĪME: pulverveida pārklājuma virsma vienmēr ir matēta un nedaudz nelīdzena. Hiarc pārklājuma virsma ir gluda un spīdīgāka. Vienai sienai nedrīkst izmantot vienas un tās pašas krāsas Hiarc un pulverveida pārklājumu, jo tie izskatās atšķirīgi.

BIM objekti

Lai atvieglotu gan arhitektūras, gan konstrukciju projektēšanu, nodrošinot precīzu informāciju par izstrādājumiem 3D formā, mēs piedāvājam CAD / BIM objektu izvēli Autodesk Revit un ArchiCAD programmām.
