Sandwich-paneeli SPA S ulkoseinään ja sisäkattoon

Sandwich-paneelia SPA S on saatavana paksuuksina 100 - 230 mm.

Useimpiin rakennuksiin ja rakenteisiin täydellinen ratkaisu, jossa yhdistyvät korkea laatu ja erinomaiset tekniset ominaisuudet.

Kehittyneen teknologian ansiosta vahva sandwich-paneeli, jonka mekaaniset ominaisuudet ovat erinomaiset.

Tämä paneelityyppi on murtosuojattu SSF 1047 -normien mukaisesti (luokka 2), katso sertifikaatit & hyväksynnät.

Sandwich-paneelin täytteenä on palamatonta, ympäristöystävällistä ja kovaa mineraalivillaa, minkä ansiosta sen palonkesto on erinomainen. Tarkasti jyrsitty ydin lisää ilmatiiviyttä ja parantaa merkittävästi äänieristystä.

Käyttökohde: Ulkoseinät ja sisäkatot

lähetä yhteydenottopyyntö
Tiedot verkkosivuillamme on julkaistu parhaaseen tietoomme ja ymmärrykseemme perustuen. Vaikka kaikki voitava on tehty tietojen oikeellisuuden varmistamiseksi, Ruukki Construction  ei ota vastuuta mistään suorista tai epäsuorista vahingoista, jotka johtuvat mahdollisista virheistä tai julkaistujen tietojen väärästä soveltamisesta. Pidätämme oikeuden muutoksiin.

Ominaisuudet

Tuotenimi
Sandwich-paneeli SPA S ulkoseinään ja sisäkattoon
Moduulileveys
1200 mm
Minimipituus
2000 mm
Maksimipituus
13500 mm
Ulkopellin paksuus
0,6 mm
Sisäpellin paksuus
0,5 mm
Paksuus D (mm) 100 125 150 175 200 230
Paino (kg/m2) 21,8 25,3 28,7 31,5 34,5 38,7
U-arvo (W/m2K) 0,45 0,35 0,29 0,25 0,22 0,19
ilmaääneneristävyys 30 31 31 31 31 31
Paloreaktio A2-s1, d0 A2-s1, d0 A2-s1, d0 A2-s1, d0 A2-s1, d0 A2-s1, d0
GWP-totaali, A1-A3 (kg CO₂ₑ/m²) 30,9 32,2 33,5 34,5 35,7 37,4
GWP-totaali, A1-A3 (kg CO₂e/m²) Ruukin LowCarbon-teräkselle - - - - - 22,8
Seinän palonkesto & suurin mahd. jänneväli vaaka-/pystysuunnassa (m): 100 125 150 175 200 230
EI 30 7.5 / 7.5 7.5 / 7.5 9.0 / 8.8 9.0 / 8.8 9.0 / 8.8 9.0 / 8.8
EI 30 (stainless steel) 7.5 / - 7.5 / - 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5
EI 60 7.5 / 7.5 7.5 / 7.5 9.0 / 8.8 9.0 / 8.8 9.0 / 8.8 9.0 / 8.8
EI 60 (stainless steel) 4.0 / - 4.0 / - 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5
EI 90 7.5 / 7.5 7.5 / 7.5 7.5 / 8.8 7.5 / 8.8 7.5 / 8.8 7.5 / 8.8
EI 90 (stainless steel) - - 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5
EI 120 6.0 / 4.0 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5
EI 120 (stainless steel) - - 6.0 / 7.5 6.0 / 7.5 6.0 / 7.5 6.0 / 7.5
EI 180 - 6.0 / - 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5 7.5 / 7.5
EI 240 - - 6.0 / 6.0 6.0 / 6.0 6.0 / 6.0 6.0 / 6.0
Sisäkaton palonkesto ja suurin sallittu jänneväli (m): 100 125 150 175 200 230
EI 60 (tulipalo alapuolella) 6.3 6.3 6.3 6.3 6.3 6.3
EI 90 (tulipalo alapuolella) 6 6 6 6 6 6
EI 120 (tulipalo alapuolella) 6 6 6 6 6 6



Huom. Osastoivan SPA S sisäkattopaneelirakenteen palonkestävyydet ovat voimassa Hiarc- ja polyesterimaalipintaisille paneeleille.



Paneelien palotekniset ominaisuudet on testattu palonkestävyyden ja siihen liittyvän maksimijännevälin osalta sekä muiden asiaankuuluvien ominaisuuksien selvittämiseksi. Paneelien palokäyttäytymisluokka on A2-s1,d0 (HIARC ja polyesteri pinnoitteet sekä pinnoittamaton ruostumaton teräs).

Palotilanteessa paneelit toimivat köysirakenteena. Detaljiikka ja kiinnitykset sekä niiden asianmukaiset palosuojaukset tulee suunnitella siten, että palotilanteessa vähintään joko paneelin ylä- tai alapinnan kiinnitykset kestävät koko paneelirakenteesta aiheutuvan kuormituksen. Kiinnitykset ja mitoitus sekä detaljien toteutus tulee tehdä ohjeiden mukaisesti.

Rakenteellisten tiiviysvaatimusten vuoksi tiivisteet tulee asentaa sekä paneelin ylä- että alapinnan ponttisaumoihin.

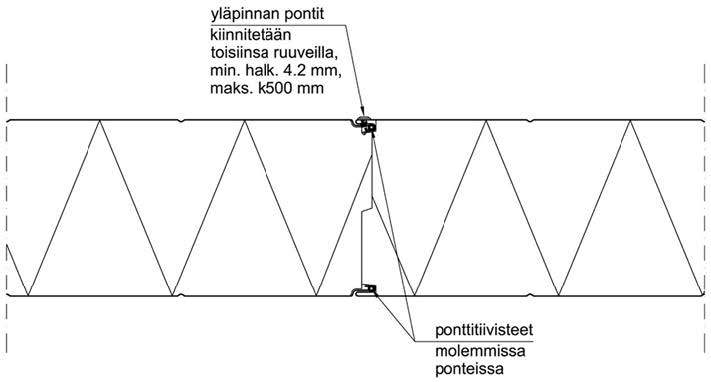

Palonkestävyyden vuoksi paneelin yläpinnan pontit tulee kiinnittää toisiinsa pienillä ruuveilla (min. halk. 4.2 mm) enintään 500 mm jaolla.





Kaikki ominaisuudet on ilmoitettu EN 14509: n ja siihen liittyvien standardien mukaisesti.

All properties are declared in accordance with EN 14509 and related standards.
