Sandwich-paneeli SPA I väliseinään

Sandwich-paneeli SPA I on saatavana paksuuksina 100–250 mm.

Edistyksellisillä tuotantomenetelmillä valmistettu tuote tarjoaa suunnitellulle ratkaisulle optimaalisen suorituskyvyn.

Palamattomasta ja ympäristöystävällisestä mineraalivillasta valmistetun ytimen ansiosta sandwich-paneeli tarjoaa korkean palonkestävyyden.

Käyttökohteet:

Sisäseinät

Tuotteeseen on saatavana valinnaisena seuraava vastuullisuutta parantava ominaisuus:

Kierrätetystä teräksestä (SSAB Zero) valmistetut teräsohutlevyt, jotka pienentävät merkittävästi CO₂-päästöjä ja mahdollistavat korkean kiertotalousasteen – saatavana Ruukki LowCarbon -ratkaisuna

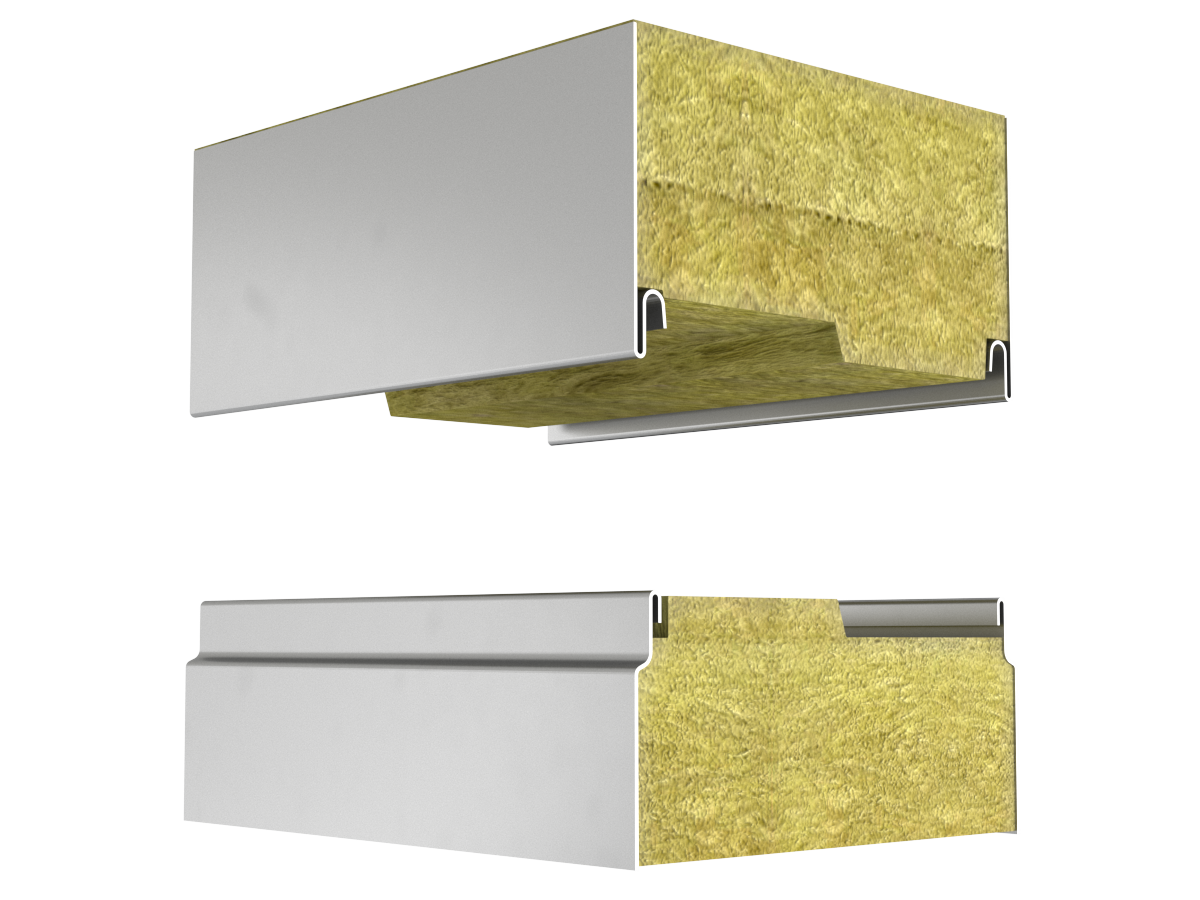

1 / 3

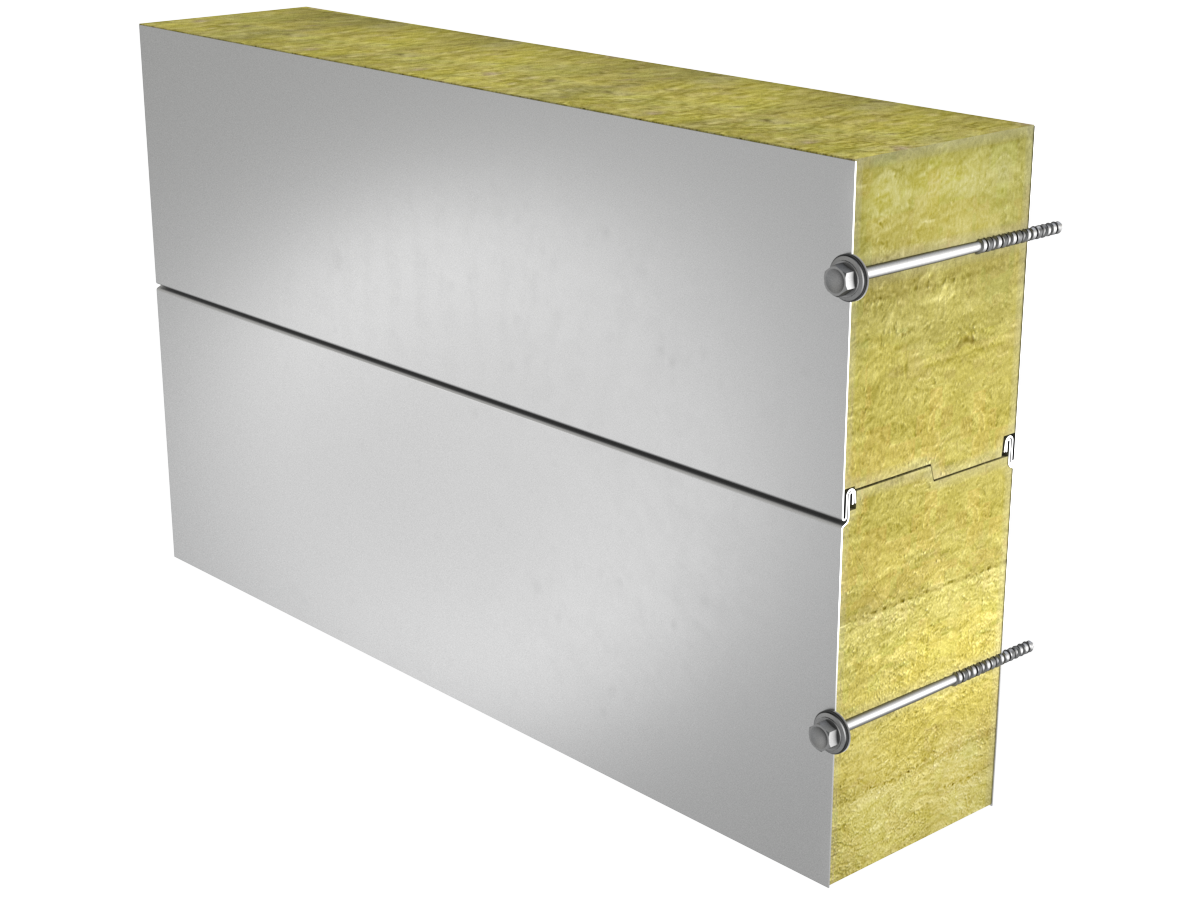

2 / 3

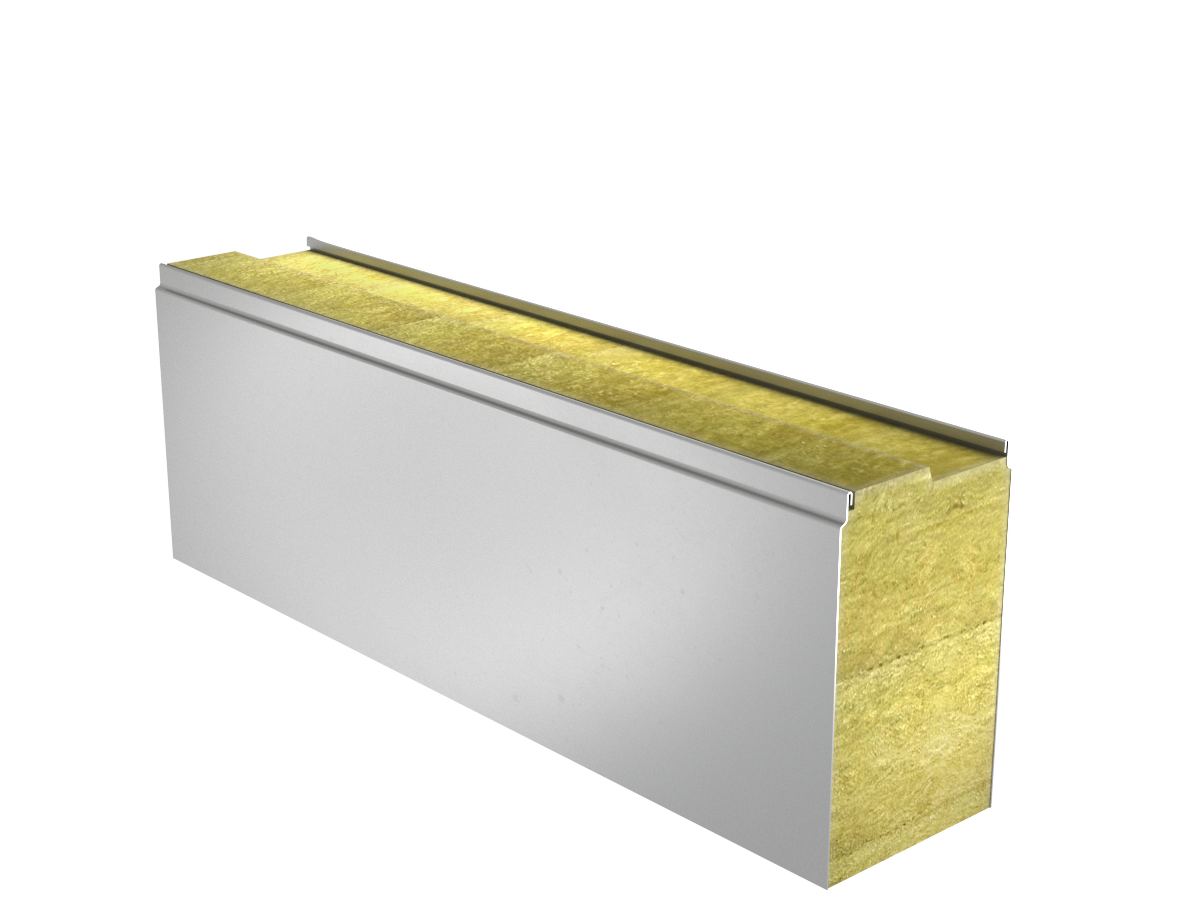

3 / 3

Tallenna tuotetiedot PDF-muodossa

lähetä yhteydenottopyyntö

Tiedot verkkosivuillamme on julkaistu parhaaseen tietoomme ja ymmärrykseemme perustuen. Vaikka kaikki voitava on tehty tietojen oikeellisuuden varmistamiseksi, Ruukki Construction ei ota vastuuta mistään suorista tai epäsuorista vahingoista, jotka johtuvat mahdollisista virheistä tai julkaistujen tietojen väärästä soveltamisesta. Pidätämme oikeuden muutoksiin.

Ominaisuudet

Tuotenimi

Sandwich-paneeli SPA I väliseinään

Moduulileveys

1200 mm

Minimipituus

2000 mm

Maksimipituus

13500 mm

Ulkopellin paksuus

0,5 mm

Sisäpellin paksuus

0,5 mm

Paksuus D (mm)	100	125	150
Paino (kg/m²)	16	20	22,4
U-arvo (W/m²K)	0,38	0,31	0,26
ilmaääneneristävyys	29	30	30
Paloreaktio	A2-s1, d0	A2-s1, d0	A2-s1, d0
GWP-totaali, A1-A3 (kg CO₂ₑ/m²)	29,5	30,5	31,4
GWP-totaali, A1-A3 (kg CO₂e/m²) Ruukin LowCarbon-teräkselle	-	-	-

Seinän palonkesto & suurin mahd. jänneväli vaaka-/pystysuunnassa (m):	100	125	150
EI 30	7.5 / 7.5	7.5 / 7.5	9.0 / 8.8
EI 30 (stainless steel)	-	-	7.5 / -
EI 60	7.5 / 7.5	7.5 / 7.5	9.0 / 8.8
EI 60 (stainless steel)	-	-	7.5 / -
EI 90	-	7.5 / 7.5	7.5 / 8.8
EI 90 (stainless steel)	-	-	6.0 / -
EI 120	-	7.5 / 7.5	7.5 / 7.5
EI 180	-	-	4.0 / -

Kaikki ominaisuudet on ilmoitettu EN 14509: n ja siihen liittyvien standardien mukaisesti.

All properties are declared in accordance with EN 14509 and related standards.

Pinnoitteet ja värit

Materiaalit

	Pinnoite	Illmastorasitusluokka	UV-säteilyn kesto	Värit
Sisäpinta	Polyesteri	C3	-	RR20
Sisäpinta	Foodsafe Laminaatti*	C4	-	Valkoinen
Sisäpinta	Stainless steel *	C4	-	-

*)vaihtoehtoinen materiaali

Materiaalien UV-kestoluokitus perustuu standardiin EN 10169 ja ilmoittaa sen, kuinka hyvin pinnoitteen alkuperäinen väri ja kiilto kestävät ultraviolettisäteilyä. Mitä korkeampi tuotteen luokitus on, sitä paremmin se kestää säteilyä.

Ilmastorasitusluokituksen avulla kuvaillaan olosuhteita ulkoilmassa standardin EN 12944 mukaisesti. Korkea luokitus kertoo, että ilmasto-olosuhteet ovat syövyttäviä.

Profiilien vaihtoehdot

Suunnittelu työkalut

Traypan ohjelma Sandwich-paneeleiden mitoitukseen

TrayPan ohjelmalla voit suunnitella Ruukin valmistamia metallipintaisia Sandwich-paneeleja. Paneelirakenne voidaan suunnitella yksi- tai moniaukkoiseksi rakenteeksi. Voit antaa muutamalla parametrilla helposti sekä tuulen aiheuttamat imu- että painekuormat. Sovellus laskee myös tarvittavat kiinnittimet.

Traypan ohjelma Sandwich-paneeleille

Lataa BIM-objektit omalle työpöydällesi

ProLib tuo Ruukin tuotteet BIM-objekteina ja 3D-muodossa suoraan työpöydällesi AutoCad-, Autodesk Revit-, Archicad- ja Tekla Structures -ohjelmistoille. Tuotekirjastot kokoavat kaikki tarvittavat suunnittelumallit ja yksityiskohtaiset piirustukset yhteen paikkaan. Kirjastopäivitykset ilmoitetaan automaattisesti, joten käyttäjänä voit olla varma, että tuotetiedot ovat jatkuvasti ajan tasalla. ProdLibiä voidaan käyttää myös erillisenä työpöytäsovelluksena.

BIM-objektit-tuotekirjastoon pääset tästä
