Sandwich-paneeli SPA EE ulkoseinään

Sandwich-paneeli SPA EE on saatavana paksuuksina 202–300 mm.

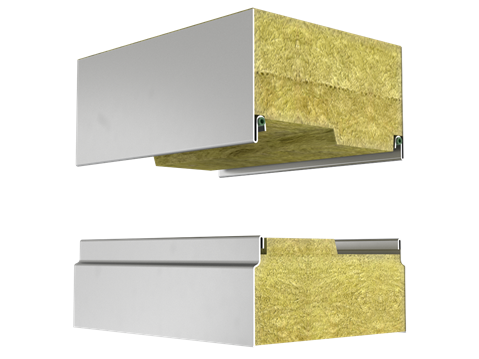

Se on erinomainen ratkaisu useimpiin rakennuksiin ja rakenteisiin, jossa yhdistyvät korkea laatu ja erittäin hyvät tekniset ominaisuudet. Uusi kevyt ydin takaa erinomaiset lämmöneristysominaisuudet. Paneelin liitokseen integroidut tiivisteet takaavat luotettavan ilmatiiviyden vakiona. Koko seinärakenteen parhaan mahdollisen suorituskyvyn saavuttamiseksi ratkaisua voidaan täydentää kattavalla Ruukki Ilmatiiveys -paketilla, joka sisältää tarkoitukseen suunnitellut detaljit ja tarvikkeet.

Lue lisää Ilmatiiveys-paketista.

Palamattomasta, kevyestä ja ympäristöystävällisestä mineraalivillasta valmistetun ytimen ansiosta tämä sandwich-paneeli täyttää Pohjoismaiden lämmöneristysvaatimukset.

Käyttökohde:

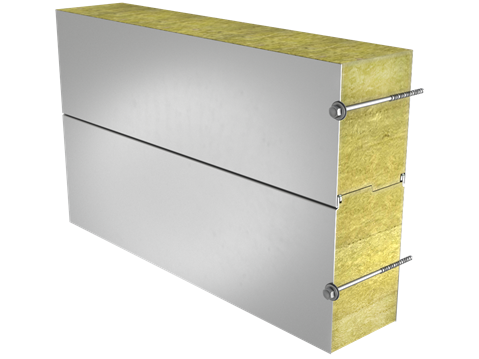

Ulkoseinät (vakiokiinnitys)

Tuote on saatavana valinnaisesti seuraavilla vastuullisuutta parantavilla ominaisuuksilla:

Kierrätetystä teräksestä (SSAB Zero) valmistetut teräsohutlevyt, jotka pienentävät merkittävästi CO₂-päästöjä ja edistävät korkeaa kiertotalousastetta – saatavana Ruukki LowCarbon -ratkaisuna
Ruukki Ilmatiiveys -paketti, joka vähentää CO₂-päästöjä rakennuksen käytön aikana

1 / 3

2 / 3

3 / 3

Tallenna tuotetiedot PDF-muodossa

lähetä yhteydenottopyyntö

Tiedot verkkosivuillamme on julkaistu parhaaseen tietoomme ja ymmärrykseemme perustuen. Vaikka kaikki voitava on tehty tietojen oikeellisuuden varmistamiseksi, Ruukki Construction ei ota vastuuta mistään suorista tai epäsuorista vahingoista, jotka johtuvat mahdollisista virheistä tai julkaistujen tietojen väärästä soveltamisesta. Pidätämme oikeuden muutoksiin.

Ominaisuudet

Tuotenimi

Sandwich-paneeli SPA EE ulkoseinään

Moduulileveys

1200 mm

Minimipituus

2000 mm

Maksimipituus

13499 mm

Ulkopellin paksuus

0,6 mm

Sisäpellin paksuus

0,5 mm

Ilmanvuotoluku

q50=0,01 m3/hm2 (paine, imu)

Paksuus D (mm)	200+	230	300
Paino (kg/m²)	24,9	27,1	32,4
U-arvo (W/m²K)	0,18	0,16	0,12
ilmaääneneristävyys	28	28	26
Paloreaktio	A2-s1. d0	A2-s1. d0	A2-s1. d0
GWP-totaali, A1-A3 (kg CO₂ₑ/m²)	31,9	32,6	34,7
GWP-totaali, A1-A3 (kg CO₂e/m²) Ruukin LowCarbon-teräkselle	-	17,9	-

Seinän palonkesto & suurin mahd. jänneväli vaaka-/pystysuunnassa (m):	200+	230	300
EI 30	7.5 / -	7.5 / -	7.5 / -
EI 60	7.5 / -	7.5 / -	7.5 / -
EI 90	7.5 / -	7.5 / -	7.5 / -
EI 120	7.5 / -	7.5 / -	7.5 / -
EI 180	4.0 / -	4.0 / -	4.0 / -

Kaikki ominaisuudet on ilmoitettu EN 14509: n ja siihen liittyvien standardien mukaisesti.

Pinnoitteet ja värit

Materiaalit

	Pinnoite	Kiiltoaste (GU)	Ilmastorasitusluokka	UV-säteilyn kesto	Värit
Ulkopinta	GreenCoat Pural BT Satin	20	C4	Ruv4-5	RR20, RR21, RR22, RR23, RR29, RR33, RR35
Ulkopinta	GreenCoat Pural BT Metallic	40	C4	Ruv4	RR40, RR41, RR45
Ulkopinta	Polyesteri	35	C3	Ruv2-3	RR20, RR21, RR23, RR946
Sisäpinta	Polyesteri	35	C3	-	RR20
Sisäpinta	Foodsafe laminaatti*		C4	-	Valkoinen

*) vaihtoehtoinen materiaali

Materiaalien UV-kestoluokitus perustuu standardiin EN 10169 ja ilmoittaa sen, kuinka hyvin pinnoitteen alkuperäinen väri ja kiilto kestävät ultraviolettisäteilyä. Mitä korkeampi tuotteen luokitus on, sitä paremmin se kestää säteilyä.

Ilmastorasitusluokituksen avulla kuvaillaan olosuhteita ulkoilmassa standardin EN 12944 mukaisesti. Korkea luokitus kertoo, että ilmasto-olosuhteet ovat syövyttäviä.

Suunnittelu työkalut

Traypan ohjelma Sandwich-paneeleiden mitoitukseen

TrayPan ohjelmalla voit suunnitella Ruukin valmistamia metallipintaisia Sandwich-paneeleja. Paneelirakenne voidaan suunnitella yksi- tai moniaukkoiseksi rakenteeksi. Voit antaa muutamalla parametrilla helposti sekä tuulen aiheuttamat imu- että painekuormat. Sovellus laskee myös tarvittavat kiinnittimet.

Traypan ohjelma Sandwich-paneeleille

Lataa BIM-objektit omalle työpöydällesi

ProLib tuo Ruukin tuotteet BIM-objekteina ja 3D-muodossa suoraan työpöydällesi AutoCad-, Autodesk Revit-, Archicad- ja Tekla Structures -ohjelmistoille. Tuotekirjastot kokoavat kaikki tarvittavat suunnittelumallit ja yksityiskohtaiset piirustukset yhteen paikkaan. Kirjastopäivitykset ilmoitetaan automaattisesti, joten käyttäjänä voit olla varma, että tuotetiedot ovat jatkuvasti ajan tasalla. ProdLibiä voidaan käyttää myös erillisenä työpöytäsovelluksena.

BIM-objektit-tuotekirjastoon pääset tästä
