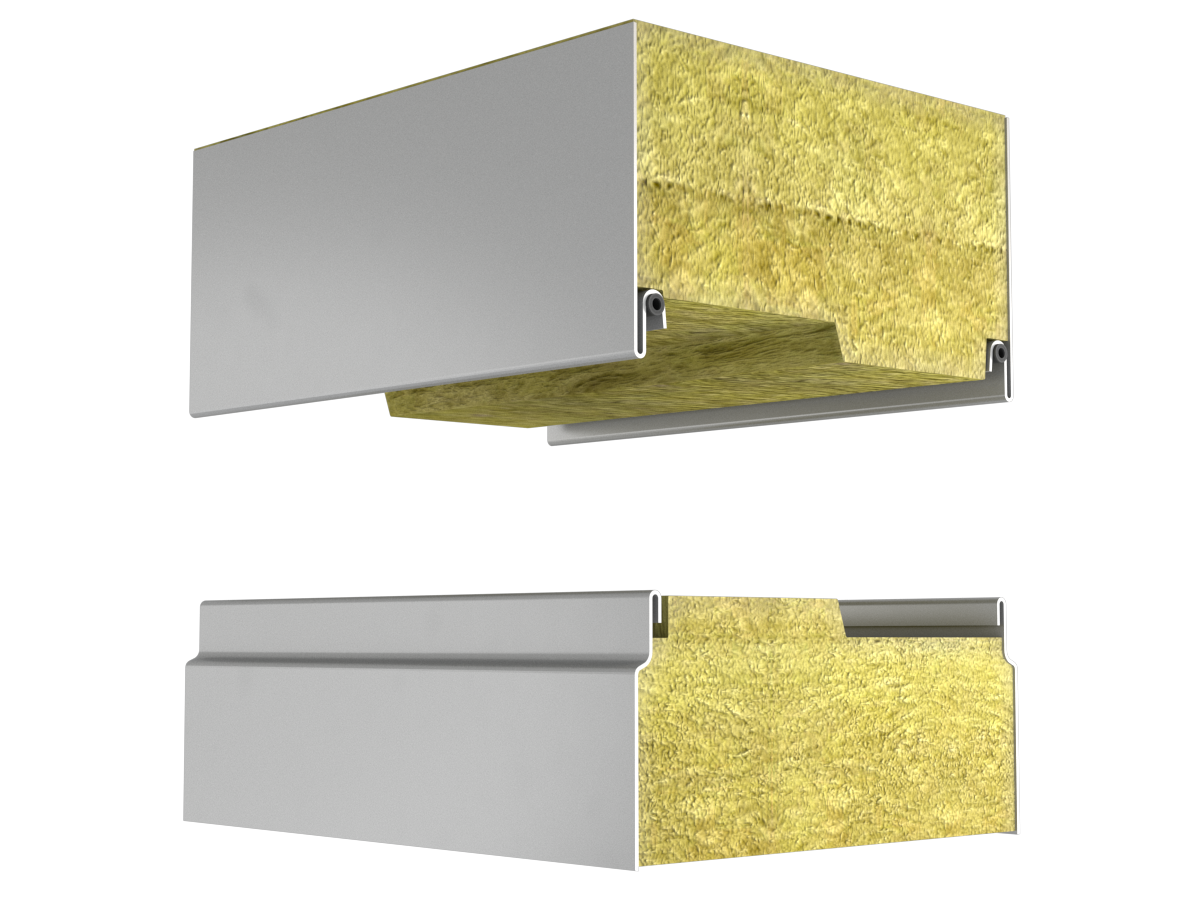

Sandwich-paneeli SPA E ulkoseinään

Sandwich-paneeli SPA E on saatavana paksuuksina 100–230 mm.

Se on erinomainen ratkaisu useimpiin rakennuksiin ja rakenteisiin, jossa yhdistyvät korkea laatu ja erittäin hyvät tekniset ominaisuudet. Paneelin liitokseen integroidut tiivisteet takaavat luotettavan ilmatiiviyden vakiona.

Palamattomasta ja ympäristöystävällisestä mineraalivillasta valmistetun ytimen ansiosta sandwich-paneeli tarjoaa korkean palonkestävyyden.

SPA E -sandwich-paneelit ovat FM Globalin sertifioimia FM Approved -tuotteita. Kaikki paksuudet täyttävät FM 4880 -standardin palonkestävyysvaatimukset, ja lisäksi paksuudet 200–230 mm on sertifioitu FM 4881 -standardin mukaisesti palo- ja hurrikaanikestävyyden osalta. Ulkokäytössä sisä- ja ulkopinnan teräsohutlevyn vähimmäispaksuus on 0,6 mm.

FMApproved_small

Tarkemmat tiedot löytyvät FM Approval Guide -verkkosivustolta: www.approvalguide.com

Käyttökohde:

Ulkoseinät

Ruukki® LowCarbon

Saatavana myös Ruukki® LowCarbon -tuotteena, jonka valmistuksessa on käytetty runsaasti kierrätysmateriaalia ja joka auttaa vähentämään rakennustuotteisiin sitoutuneita hiilidioksidipäästöjä. Lisätietoja löydät Ruukki® LowCarbon -sivuilta ja tuotekohtaisista ympäristöselosteista (EPD).

Ruukki Airtightness -ilmatiiveyspaketti

Saatavana myös Ruukki Airtightness -ilmatiiveyspakettina, joka parantaa rakennuksen ilmatiiviyttä ja auttaa siten vähentämään energiankulutusta ja CO₂-päästöjä rakennuksen käyttövaiheessa.

1 / 3

2 / 3

3 / 3

Tallenna tuotetiedot PDF-muodossa

lähetä yhteydenottopyyntö

Tiedot verkkosivuillamme on julkaistu parhaaseen tietoomme ja ymmärrykseemme perustuen. Vaikka kaikki voitava on tehty tietojen oikeellisuuden varmistamiseksi, Ruukki Construction ei ota vastuuta mistään suorista tai epäsuorista vahingoista, jotka johtuvat mahdollisista virheistä tai julkaistujen tietojen väärästä soveltamisesta. Pidätämme oikeuden muutoksiin.

Ominaisuudet

Tuotenimi

Sandwich-paneeli SPA E ulkoseinään

Moduulileveys

1200 mm

Minimipituus

2000 mm

Maksimipituus

13500 mm

Ulkopellin paksuus

0,6 mm

Sisäpellin paksuus

0,5 mm

Ilmanvuotoluku

q50=0,01 m³/hm² (paine, imu) paksuuksille ≥ 150 mm

Paksuus D (mm)	100	125	150	200	230
Paino (kg/m²)	18,4	21	23,4	27,5	30,6
U-arvo (W/m²K)	0,40	0,31	0,26	0,20	0,17
ilmaääneneristävyys	29	30	30	31	31
Paloreaktio	A2-s1, d0	A2-s1, d0	A2-s1, d0	A2-s1, d0	A2-s1, d0
GWP-totaali, A1-A3 (kg CO₂ₑ/m²)	29,5	30,5	31,4	33	34,1
GWP-totaali, A1-A3 (kg CO₂e/m²) Ruukin LowCarbon-teräkselle	-	-	-	~18,5	~20

Seinän palonkesto & suurin mahd. jänneväli vaaka-/pystysuunnassa (m):	100	125	150	200	230
EI 30	7.5 / 7.5	7.5 / 7.5	9.0 / 8.8	9.0 / 8.8	9.0 / 8.8
EI 30 (stainless steel)	-	-	7.5 / -	7.5 / -	7.5 / -
EI 60	7.5 / 7.5	7.5 / 7.5	9.0 / 8.8	9.0 / 8.8	9.0 / 8.8
EI 60 (stainless steel)	-	-	7.5 / -	7.5 / -	7.5 / -
EI 90	-	7.5 / 7.5	7.5 / 8.8	7.5 / 8.8	7.5 / 8.8
EI 90 (stainless steel)	-	-	6.0 / -	6.0 / -	6.0 / -
EI 120	-	7.5 / 7.5	7.5 / 7.5	7.5 / 7.5	7.5 / 7.5
EI 180	-	-	4.0 / -	4.0 / -	4.0 / -

Kaikki ominaisuudet on ilmoitettu EN 14509: n ja siihen liittyvien standardien mukaisesti.

Pinnoitteet ja värit

Materiaalit

	Pinnoite	Kiiltoaste (GU)	Illmastorasitusluokka	UV-säteilyn kesto	Värit
Ulkopinta	GreenCoat Pural BT Satin	20	C4	Ruv4-5	RR20, RR21, RR22, RR23, RR29, RR33, RR35
Ulkopinta	GreenCoat Pural BT Metallic	40	C4	Ruv4	RR40, RR41, RR45
Ulkopinta	Polyesteri	35	C3	Ruv2-3	RR20, RR21, RR23, RR946
Sisäpinta	Polyesteri	35	C3		RR20
Sisäpinta	Foodsafe laminaatti*		C4		Valkoinen
Sisäpinta	Ruostumaton teräs*		C4		n/a

*)vaihtoehtoinen materiaali

Materiaalien UV-kestoluokitus perustuu standardiin EN 10169 ja ilmoittaa sen, kuinka hyvin pinnoitteen alkuperäinen väri ja kiilto kestävät ultraviolettisäteilyä. Mitä korkeampi tuotteen luokitus on, sitä paremmin se kestää säteilyä.

Ilmastorasitusluokituksen avulla kuvaillaan olosuhteita ulkoilmassa standardin EN 12944 mukaisesti. Korkea luokitus kertoo, että ilmasto-olosuhteet ovat syövyttäviä.

Profiilien vaihtoehdot

* Grid 15 on saatavilla SPA-ulkoseinäpaneeleille, joiden paksuus on vähintään 150 mm ja joiden pintamateriaalina on 0,6 mm:n paksuinen maalipinnoitettu teräs.
