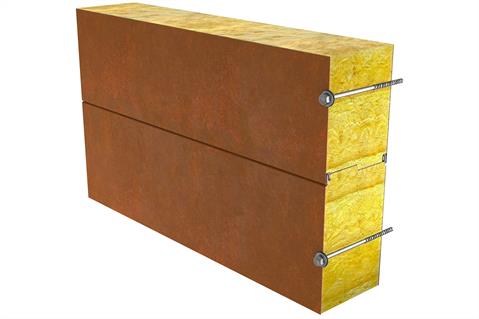

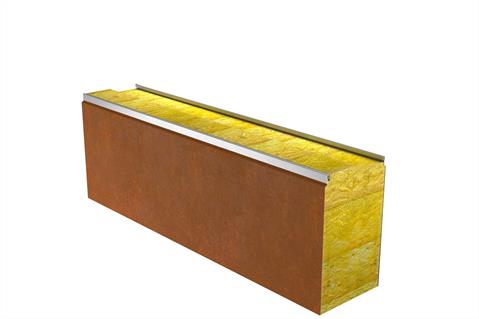

Sandwich-paneeli SPA E Life Patina

Sandwich-paneeli SPA E Life Patina on saatavana paksuuksina 150 - 230 mm.

Tuotestandardeja tiukempien valmistustoleranssien ja paneelin pontteihin tehtaalla asennettujen tiivisteiden avulla Ruukki® Energipaneeli muodostaa erittäin ilma- ja sadetiiviin ratkaisun. Yhdessä Ruukki Ilmatiiveyspaketin kanssa on mahdollista saavuttaa erinomainen ilmatiiveys koko rakennukselle. Tämä voi pienentää rakennuksen energiakulutusta ja CO2-päästöjä jopa 30%. Lue lisää Ruukki Ilmatiiveyspaketista.

Paneelin eristemateriaalissa on korkea kierrätysmateriaalisisältö. Valitsemalla Lifen voit minimoida raaka-aineiden ja energian käytön sekä vähentää rakennusvaiheen aikaisia hiilidioksidipäästöjä. Siksi se on kestävän kehityksen mukainen valinta. Life-paneelimme soveltuvat uusiokäyttöön ja ovat täysin kierrätettäviä. Ne ovat ihanteellinen ratkaisu, kun julkisivun ekologisuudelle asetetaan korkeat vaatimukset.

Ruukin ratkaisuja käyttämällä parannat kohteesi LEED- ja BREEAM-ympäristöluokitusta.

Tämä paneelityyppi on murtosuojattu SSF 1047 -normien mukaisesti (luokka 2), katso sertifikaatit & hyväksynnät.

Paneelissa on täytteenä palamatonta, ympäristöystävällistä ja pehmeää mineraalivillaa, jonka lämmönjohtavuus on pieni, minkä ansiosta paneelin lämmöneristyskyky on erinomainen. Tarkasti jyrsitty ydin parantaa paneelin ilmatiiviyttä ja takaa erinomaisen äänieristyksen.

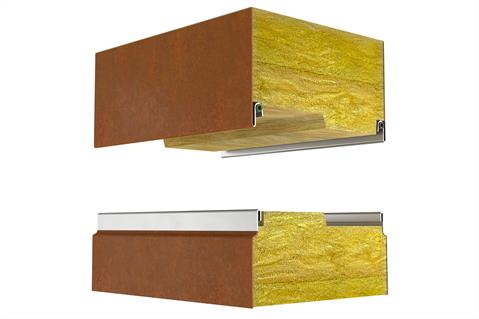

Tarjoamme tämän paneelin myös Ruukki® Patina versiona, joka on tehty luonnollisesta ja käsittelemättömästä Cor-Ten® teräksestä. Paneelin patentoitu liitosrakenne estää korroosion muodostumisen liitoskohtaan. Uusi, innovatiivinen paneeli on myös huoltovapaa, koska se korjaa naarmut ajan mittaan itse.

Käyttökohde: Ulkoseinät

Patentti on myönnetty Cor-Ten®-teräksen liitosmenetelmälle, joka estää korroosion muodostumisen liitokseen.

Patent granted

lähetä yhteydenottopyyntö
Tiedot verkkosivuillamme on julkaistu parhaaseen tietoomme ja ymmärrykseemme perustuen. Vaikka kaikki voitava on tehty tietojen oikeellisuuden varmistamiseksi, Ruukki Construction  ei ota vastuuta mistään suorista tai epäsuorista vahingoista, jotka johtuvat mahdollisista virheistä tai julkaistujen tietojen väärästä soveltamisesta. Pidätämme oikeuden muutoksiin.

Ominaisuudet

Tuotenimi
Sandwich-paneeli SPA E Life Patina
Moduulileveys
1200 mm
Minimipituus
2000 mm
Maksimipituus
13500 mm
Ulkopellin paksuus
0,7 mm
Sisäpellin paksuus
0,5 mm
Ilmanvuotoluku
q50=0,01 m3/hm2 (paine, imu)
Paksuus D (mm) 150 200 230
Paino (kg/m2) 19,1 21,7 23,7
U-arvo (W/m2K) 0,25 0,19 0,16
ilmaääneneristävyys 29 29 29
Paloreaktio A2-s1, d0 A2-s1, d0 A2-s1, d0
GWP-totaali, A1-A3 (kg CO₂ₑ/m²) 35,3 37,9 39,9
GWP-totaali, A1-A3 (kg CO₂e/m²) Ruukin LowCarbon-teräkselle - - -
Seinän palonkesto & suurin mahd. jänneväli vaaka-/pystysuunnassa (m): 150 200 230
EI 30 7.5 / - 7.5 / - 7.5 / -
EI 60 7.5 / - 7.5 / - 7.5 / -

Pinnoitteet ja värit

Materiaalit

PintaPinnoiteIllmastorasitusluokkaUV-säteilyn kesto Värit
UlkopintaCor-Ten®C3--
SisäpintaPolyesteri C3  RR20
SisäpintaFoodsafe-laminaatti*C4 Valkoinen
SisäpintaRuostumaton teräsC4

*)vaihtoehtoinen materiaali

Materiaalien UV-kestoluokitus perustuu standardiin EN 10169 ja ilmoittaa sen, kuinka hyvin pinnoitteen alkuperäinen väri ja kiilto kestävät ultraviolettisäteilyä. Mitä korkeampi tuotteen luokitus on, sitä paremmin se kestää säteilyä.

Ilmastorasitusluokituksen avulla kuvaillaan olosuhteita ulkoilmassa standardin EN 12944 mukaisesti. Korkea luokitus kertoo, että ilmasto-olosuhteet ovat syövyttäviä.


Profiilien vaihtoehdot









FacingProfile options
ExternalFlat F
InternalFlat F, Micro 15, Linear 50, Rib 150, Rib 200, Rib 600


Suunnittelu työkalut

Traypan-logo

Traypan ohjelma Sandwich-paneeleiden mitoitukseen

TrayPan ohjelmalla voit suunnitella Ruukin valmistamia metallipintaisia Sandwich-paneeleja. Paneelirakenne voidaan suunnitella yksi- tai moniaukkoiseksi rakenteeksi. Voit antaa muutamalla parametrilla helposti sekä tuulen aiheuttamat imu- että painekuormat. Sovellus laskee myös tarvittavat kiinnittimet.

Traypan ohjelma Sandwich-paneeleille
design-softwares2

Lataa BIM-objektit omalle työpöydällesi

ProLib tuo Ruukin tuotteet BIM-objekteina ja 3D-muodossa suoraan työpöydällesi AutoCad-, Autodesk Revit-, Archicad- ja Tekla Structures -ohjelmistoille. Tuotekirjastot kokoavat kaikki tarvittavat suunnittelumallit ja yksityiskohtaiset piirustukset yhteen paikkaan. Kirjastopäivitykset ilmoitetaan automaattisesti, joten käyttäjänä voit olla varma, että tuotetiedot ovat jatkuvasti ajan tasalla. ProdLibiä voidaan käyttää myös erillisenä työpöytäsovelluksena.

BIM-objektit-tuotekirjastoon pääset tästä

Dokumentit

Detaljipiirrustukset

SPA Patinadetaljit

dwg, 1,6 MB

SPA Patinadetaljit

pdf, 1,0 MB

Tarvikeasiakirjat

Asennus- ja huolto-ohjeet

Äänieristysdokumentit

Sertifikaatit ja hyväksynnät
