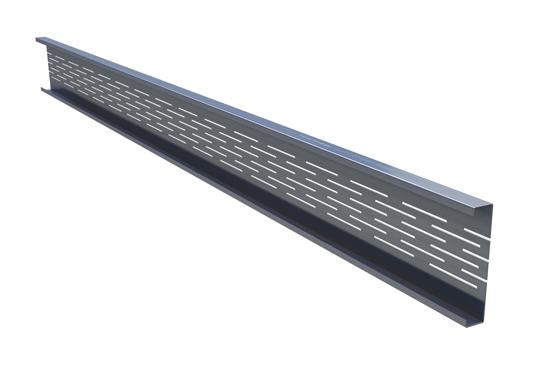

C Termo-orsi

Ruukin termo-orsi tarjoaa optimoidun ratkaisun, jolla voidaan eliminoida kylmäsillat ulkokattorakenteissa ja -seinissä.

Kylmäsiltojen syntyminen ehkäistään termo-orren uuman jaksotetulla rei'itysjärjestelmällä. Mitoituksessa voi käyttää apuna Ruukin PurCalc -ohjelmaa.

Käyttökohteet:

teollisuusrakentaminen
hallit ja varastot
korjausrakentamiskohteet

Tallenna tuotetiedot PDF-muodossa

lähetä yhteydenottopyyntö

Tiedot verkkosivuillamme on julkaistu parhaaseen tietoomme ja ymmärrykseemme perustuen. Vaikka kaikki voitava on tehty tietojen oikeellisuuden varmistamiseksi, Ruukki Construction ei ota vastuuta mistään suorista tai epäsuorista vahingoista, jotka johtuvat mahdollisista virheistä tai julkaistujen tietojen väärästä soveltamisesta. Pidätämme oikeuden muutoksiin.

Ominaisuudet

Tuotenimi

C Termo-orsi

Korkeus

150, 175, 200, 225, 250 mm

Paksuus

1.0, 1.2, 1.5, 2.0 mm

Profiili

C-orsi

Minimipituus

1600 mm

Maksimipituus

15000 mm

Materiaali

Kuumasinkitty teräsohutlevy. Teräslaatu S350GD+Z275 standardin EN 10346 mukaan.

lmastorasitusluokka C2 standardin EN ISO 12944-2 mukaan.

Toleranssit

Mitat ja muoto EN 1090-4 mukaan, raaka-aine EN 10143 mukaan

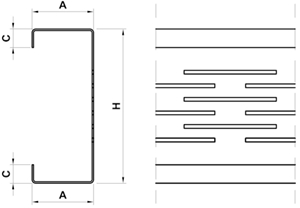

Termo Purlin C

Orsityyppi	Rei'itysmäärä(kpl)	Paksuus (mm)	H (mm)	A (mm)	B (mm)	C (mm)	Paino (kg/m)
LPT-C150	8	1	150	50	-	>=14.00	2.05
		1.2				>=14.80	2.46
		1.5				>=15.00	3.07
		2				>=17.00	4.10
LPT-C175	8	1	175	50	-	>=12.50	2.25
		1.2				>=13.30	2.69
		1.5				>=14.50	3.37
		2				>=16.50	4.49
LPT-C200	8	1	200	50	-	>=13.00	2.44
		1.2				>=13.80	2.93
		1.5				>=15.00	3.66
		2				>=17.00	4.88
LPT-C225	10	1	225	50	-	>=15.50	2.68
		1.2				>=16.30	3.21
		1.5				>=17.50	4.02
		2				>=19.50	5.35
LPT-C250	10	1	250	50	-	>=13.00	2.83
		1.2				>=13.80	3.40
		1.5				>=15.00	4.25
		2				>=17.00	5.67

Suunnittelu-ohjelmat

PurCalc ohjelma kevytorsien mitoitukseen

PurCalc®-ohjelma on tarkoitettu Ruukin valmistamien kevytorsien suunnitteluun ja mitoitukseen. PurCalc®: n avulla voit suunnitella ja mitoittaa Z-, C- ja H-kevytorsia seinä- ja kattokäyttöön. Ohjelmasta löytyy myös termorei’ityt Z- ja C-orret.

PurCalc ohjelma

Lataa BIM-objektit omalle työpöydällesi

ProLib tuo Ruukin tuotteet BIM-objekteina ja 3D-muodossa suoraan työpöydällesi AutoCad-, Autodesk Revit-, Archicad- ja Tekla Structures -ohjelmistoille. Tuotekirjastot kokoavat kaikki tarvittavat suunnittelumallit ja yksityiskohtaiset piirustukset yhteen paikkaan. Kirjastopäivitykset ilmoitetaan automaattisesti, joten käyttäjänä voit olla varma, että tuotetiedot ovat jatkuvasti ajan tasalla. ProdLibiä voidaan käyttää myös erillisenä työpöytäsovelluksena.

BIM-objektit-tuotekirjastoon pääset tästä

Tilaus ja toimitus

Pyydämme toimittamaan tilauksessa seuraavat tiedot:

Orsityyppi
Paksuus
Pituus
Lukumäärä

Esirei'itettyjä orsia tilattaessa pyydämme toimittamaan orsipiirustukset, joihin on merkitty reikien paikat.

Huom: Orsissa käytettävä vakioraaka-aine on S350GD+Z275

pre-punched-purlins

Esirei'ittäminen tehtaalla

Orret voidaan esirei'ittää tehtaalla. Esirei'ittäminen nopeuttaa ja helpottaa asentamista. Ruuviaukkojen vakiokoot ja -paikat on esitetty seuraavassa. Lisätietoja erilaisista rei'itysmahdollisuuksista saa meiltä.

Valmistuksen yhteydessä tehtävät jaksotetut rei'itykset:

Ainepaksuus korkeintaan 3 mm (60 mm:n halkaisijalla korkeintaan 2 mm)
Reiät voidaan tehdä riviin
Ovaaleja ja suorakulmaisia reikiä voidaan kiertää 90 astetta

Reikätyyppi	Halkaisija (mm)	Suunta (°)
Pyöreä	7	-
Pyöreä	10	-
Pyöreä	12	-
Pyöreä	14	-
Pyöreä	16	-
Pyöreä	18	-
Pyöreä	20	-
Pyöreä	22	-
Pyöreä	26	-
Pyöreä	60	-
Ovaali	12×24	90
Ovaali	14×24	90
Ovaali	16×35	90
Ovaali	18×31.7	90
Ovaali	18×35	90
Ovaali	20×35	90
Kolmio	5×25	90
