Kantava poimulevy T70-57L-1058

Kantavat poimulevyt sopivat erinomaisesti erilaisiin kattoratkaisuihin niiden alhaisen painon ja kuormankantokyvyn ansiosta.

Kantavat poimulevyt soveltuvat myös vesikatteiksi ja välipohjiin. Lisäksi niitä voidaan käyttää valumuotteina.

Tämä tuote on saatavilla valinnaisesti myös:

  • Kierrätetystä teräksestä (SSAB Zero) valmistettuna, jolla on merkittävästi pienemmät CO2-päästöt (Ruukki LowCarbon) ja 100 % kierrätysaste
  • Eri paksuus- /pinnoiteyhdistelmien saatavuus ja toimitusaika vaihtelevat

Taloudellinen ratkaisu kantavien poimulevyjen käyttöön syntyy Ruukin Poimu-mitoitusohjelmalla.

Käyttökohteet:

  • teollisuusrakennukset
  • julkinen rakentaminen
  • urheiluhallit
  • toimistorakennukset
  • korjausrakentamiskohteet
T70-57L-1058
Tallenna tuotetiedot PDF-muodossa
Tiedot verkkosivuillamme on julkaistu parhaaseen tietoomme ja ymmärrykseemme perustuen. Vaikka kaikki voitava on tehty tietojen oikeellisuuden varmistamiseksi, Ruukki Construction  ei ota vastuuta mistään suorista tai epäsuorista vahingoista, jotka johtuvat mahdollisista virheistä tai julkaistujen tietojen väärästä soveltamisesta. Pidätämme oikeuden muutoksiin.

Ominaisuudet







Tuotenimi
Kantava poimulevy T70-57L-1058
Tuote
T70-57L-1058
Korkeus
70 mm
Kapean laipan leveys
57 mm
Leveän laipan leveys
65 mm
Hyötyleveys
1057.5 mm
Minimipituus
600 mm
Maksimipituus
15000 mm
Laadun valvonta
EN 1090-1 ja EN 1090-4 standardien mukaisesti
Toleranssit
Muoto ja mitat EN 1090-4 mukaisesti, raaka-aine EN 10143 mukaisesti
CE-merkintä
EN1090-1
Toteutusluokka
EXC1, EXC2, EXC3

Materiaalit



Materiaalit

Paksuus(mm) TeräslajiSinkki(g/m2)Pinnoite Korroosioluokka, sisäpinnatKorroosioluokka, ulkopinnatVärit Paino(kg/m2)GWP, A1-A3 (kgCO2e/m2)GWP, D (kgCO2e/m2)LowCarbon GWP, A1-A3 (kgCO2e/m2)
0.7S350Z275SinkittyC2-- 7.7920.3-11.06,4
0.7S350Z100Polyesteri 25C2-RR20 7.7921.3-11.08.7
0.7S350Z275Polyesteri 25C3*C3 RR207.7921.3-11.08.7
0.8S350Z275SinkittyC2-- 8.9023.1-12.57.4
0.8S350Z100Polyesteri 25C2-RR20 8.9024.4-12.510.0
0.8 S350 Z275 Polyesteri 25 C3*C3 RR33 8.90 24.4-12.510.0
0.9S350Z275SinkittyC2-- 10.0226.1-14.18.3
0.9S350Z100Polyesteri 25C2-RR2010.0227.5-14.111.2
1.0 S350 Z275 SinkittyC2 -- 11.13 28.9-15.79.2
1.0 S350 Z100 Polyesteri 25 C2 -RR20 11.13 30.5-15.712.5
1.0 S350 Z275  Polyesteri 25 C3*C3RR20, RR33 11.13 30.5-15.712.5
1.0 S350 Z275  GreenCoat Pural BT- C4 RR23 11.13 30.5-15.712.5


*) Perforoiduilla profiililevyillä C2



Ilmastorasitusluokitus

YmpäristöPinnoite
Sisätilojen ratkaisut ympäristössä, jonka ilmastorasitusluokitus on C1, C2 EN ISO 12944-2 standardin mukaan ja A1, A2 EN 10169 standardin mukaan.Teräslevyt 100 g/m2 sinkkipinnoitteella ja SP 15 polyesteripinnoitteella, paksuus 15 μm
Sisätilojen ratkaisut ympäristössä, jonka ilmastorasitusluokitus on C1, C2, C3 EN ISO 12944-2 standardin mukaan ja A1, A2, A3 EN 10169 standardin mukaan.Teräslevyt 275 g/m2 sinkkipinnoitteella ja SP 25 polyesteripinnoitteella, paksuus 25 μm



Suunnittelutyökalut

Poimu-logo

Poimu-mitoitusohjelma kantaville poimulevyille

Poimu on mitoitusohjelma, jonka avulla sopivan tuotteen valinta on helppoa. Tämä nopea optimointityökalu antaa tarkan ratkaisun siitä, mitä ja minkä mittaista poimulevyä tulee kohteessa käyttää.

Poimu-mitoitusohjelmaan

Akustiikkatyökalu

Kokeile akustiikkatyökaluamme seuraavaa projektiasi varten. Sen avulla voit laskea, mikä tuotevalikoima tarjoaa sinulle optimaaliset tulokset.

Akustiikkatyökaluun pääset tästä

Akustinen perforointi

Akustinen absorptiokerroin ja -luokka sekä ääneneristys

Tarkempi tuotevalikoima, ohjeet ja mittausarvot löytyvät osoitteesta https:/www.ruukki.com/sound-environment.

Korroosionkestävyys

Korroosionkestävyysvaatimusten johdosta perforoituja teräslevyjä saa asentaa vain sisätiloihin seuraavasti:

sinkityt teräslevyt, sinkkipinnoite 100 g/m2 ja orgaaninen pinnoite SP 15 (polyesteri, 15 µm) tai sinkityt teräslevyt, sinkkipinnoite 275 g/m2 ja orgaaninen pinnoite SP 25 (polyesteri, 25 µm) SFS-EN ISO 12944 -standardin rasitusluokkiin C1 ja C2.

Kantavien profiilien rakennetyyppi

Kantavia profiililevyjä käytetään yleensä monikerroksisissa kattorakenteissa. Uumaperforointi pienentää kantavien profiililevyjen kantavuutta. Perforoitujen profiilien kantokykyä määritettäessä suositellaan käytettäväksi Poimu-ohjelmaa, jonka avulla rakenteeseen suunnitellut levyt voidaan mitoittaa ja optimoida. Lisätietoja Poimu-ohjelmasta löytyy kantavien poimulevyjen tuki-osiosta, jossa voit myös ladata Ruukki Design Tools-ohjelman.



Perforointikuvio

Normaali 15 % perforointi on rullamuovatuille profiileille

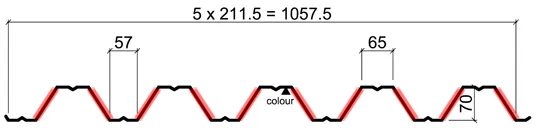

Perforointialue T70 -profiileille on merkitty punaisella.



Antikondenssipinnoite

Antikonsenssipinnoitteella käsitellyt profiilit on suojattu kondensiolta pinnoittamalla suoraan tuotteen alapinta. Antikonsenssipinnoite imee vettä, joka voi haihtua sääolosuhteiden muuttuessa.

Perliittipinnoite suihkutetaan vain profiilin taustapinnoitteen puolelle.

Kerroksen paino
400 …. 1 000 g/m2
Veden imukyky
~0.5–0.8 l/m2–1.1–1.5 l/m2
Pinnoitteen pintakäsittelymenetelmäSuihkutettu
VäriVaaleanharmaa
LaimennusaineVesi
SisällysluetteloPerliittirakeet, selluloosakuidut, vesi ja sideaine
