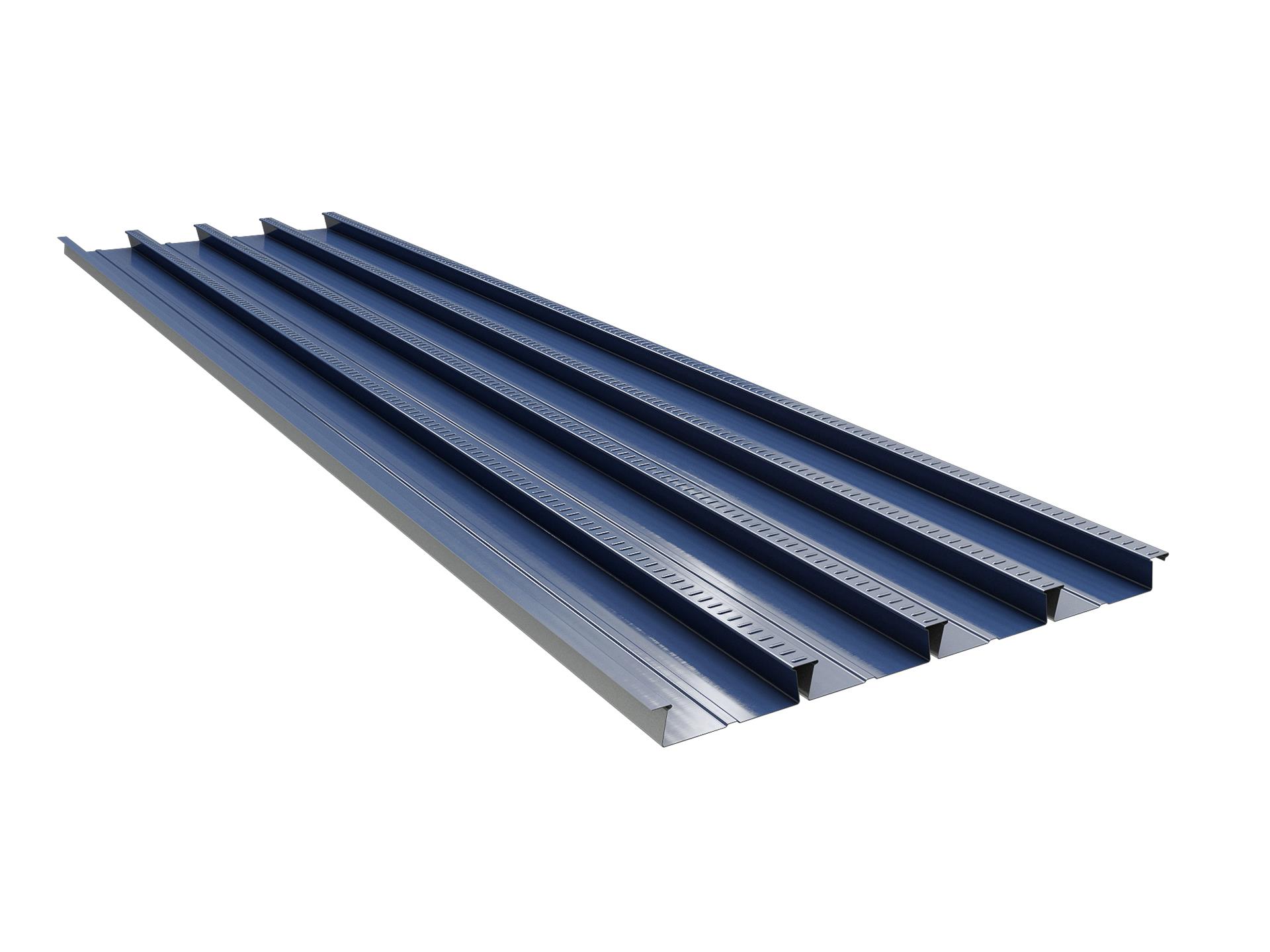

Liittolevy CS48-36-750

Ruukin Liittolevy CS48-36-750 on betoni-teräsliittolaatoissa käytettäväksi tarkoitettu profiloitu liittolevy. Laatan valutilanteessa levy toimii muottina. Liittolevyn tasaisen alapinnan johdosta liittolevy toimii sisätiloissa valmiina sisäkattopintana ilman erillistä alakattoa.

Käyttökohteet:

  • teollisuusrakennukset
  • julkinen rakentaminen
  • varastorakennukset
  • toimistorakennukset
  • korjausrakentamiskohteet
Tiedot verkkosivuillamme on julkaistu parhaaseen tietoomme ja ymmärrykseemme perustuen. Vaikka kaikki voitava on tehty tietojen oikeellisuuden varmistamiseksi, Ruukki Construction  ei ota vastuuta mistään suorista tai epäsuorista vahingoista, jotka johtuvat mahdollisista virheistä tai julkaistujen tietojen väärästä soveltamisesta. Pidätämme oikeuden muutoksiin.

Ominaisuudet

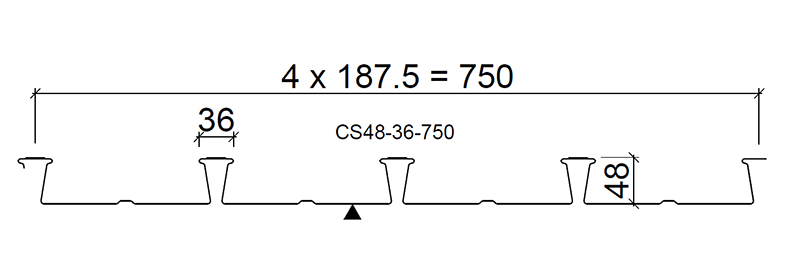

CS-48-36-750.ashx



Tuotenimi
Liittolevy CS48-36-750
Tuote
CS48-36-750
Korkeus
48 mm
Leveän laipan leveys
36 mm
Hyötyleveys
750 mm
Minimipituus
400 mm
Maksimipituus
12000 mm
Laadun valvonta
EN 1090-1 ja EN 1090-4 standardien mukaisesti
Toleranssit
Muoto ja mitat EN 1090-4 mukaisesti, raaka-aine EN 10143 mukaisesti
CE-merkintä
EN1090-1
Toteutusluokka
EXC1, EXC2, EXC3

Materiaalit

Materiaalit

Materiaalipaksuus (mm)TeräslujuusSinkki (g/m2)PinnoiteKorroosioluokka, sisätilatKorroosioluokka, ulkotilatVäritPaino(kg/m2)
0.7S350Z275SinkittyC2-9.16
0.9S350Z275SinkittyC2-11.78
0.9S350Z275PolyesteriC3*C3RR2011.78
1.1 S350 Z275 SinkittyC2-14.39
1.1 S350 Z275 PolyesteriC3*C3RR20 14.39

*) Perforoiduilla profiililevyillä C2

Suunnittelutyökalu

ComSlab-ohjelmisto liittolaattojen suunnitteluun

Ohjelmisto on tarkoitettu käytettäväksi Ruukin SteelComp-liittolaattojen suunnittelutyökaluna. Ohjelmalla voidaan tehdä liittolaatan täydellinen kapasiteetin tarkastus, mukaan lukien palonkestävyyden suunnittelu. Käyttäjä voi optimoida rakenteen suunnittelun aikana ja valita kustannusoptimaalisen liittolevyn.

ComSlab ohjelmaan pääset tästä
