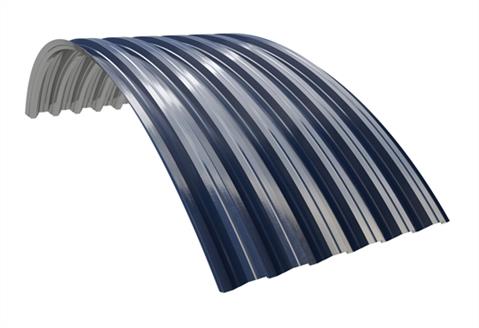

Kaareistettu poimulevy T45-30L-905

Ruukki on tällä hetkellä yksi harvoista kaareistettuja profiileja tarjoavista valmistajista. Kaareistettu poimulevy mahdollistaa kaarevien muotojen ja pintojen toteutuksen katto- ja julkisivurakenteisiin.

Käyttökohteet:

  • katokset
  • sisäänkäynnit
  • katsomot
Tiedot verkkosivuillamme on julkaistu parhaaseen tietoomme ja ymmärrykseemme perustuen. Vaikka kaikki voitava on tehty tietojen oikeellisuuden varmistamiseksi, Ruukki Construction  ei ota vastuuta mistään suorista tai epäsuorista vahingoista, jotka johtuvat mahdollisista virheistä tai julkaistujen tietojen väärästä soveltamisesta. Pidätämme oikeuden muutoksiin.

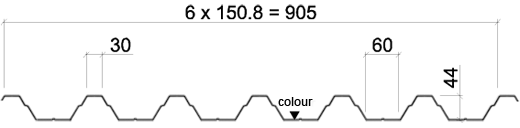

Ominaisuudet



Tuotenimi
Kaareistettu poimulevy T45-30L-905
Tuote
T45-30L-905
Korkeus
44 mm
Kapean laipan leveys
30 mm
Leveän laipan leveys
30 mm
Hyötyleveys
905 mm
Kokonaisleveys
950 mm
Minimipituus
2800 mm
Maksimipituus
15000 mm
Laadun valvonta
EN 1090-1 ja EN1090-4 standardien mukaisesti
Toleranssit
Muoto ja mitat EN 1090-4 mukaisesti, raaka-aine EN 10143 mukaisesti
CE-merkintä
EN1090-1
Toteutusluokka
EXC1, EXC2




Materiaalin paksuus (mm)rmin (mm)Lmax (mm)Lmin (mm)Hc max (mm)
0.7175001500028002000
0.9 (Polyesteri)6500
1500028002000
0.9 (Sinkitty)55001500028002000

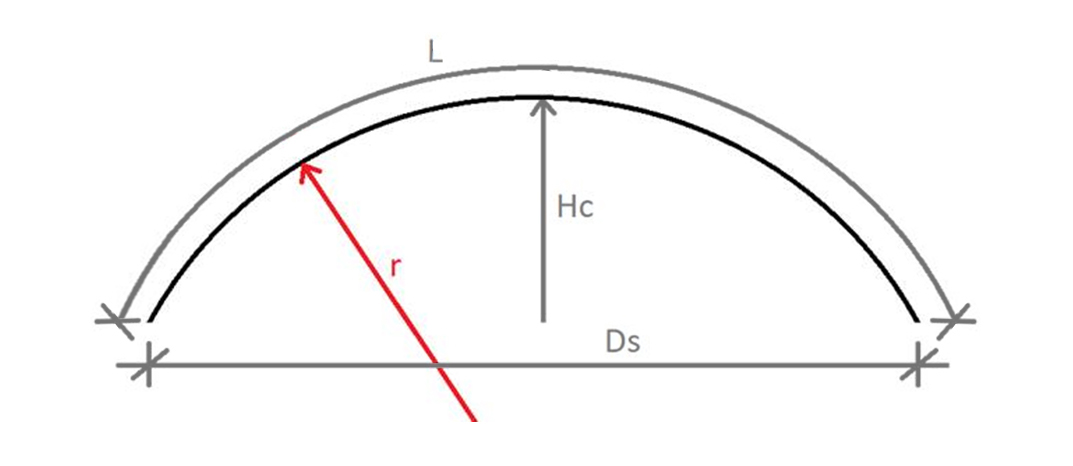

Tuotantoa varten ainakin kaksi mittaa täytyy määrittää. Tarjouspyyntöä, kyselyä tai tilausta varten jokin seuraavista mittakombinaatioista on annettava:
  • Pituus (L) + säde (r)
  • Pituus (L) + jännemitta (Ds)
  • Pituus (L) + korkeus (Hc)
  • Pituus (Ds) + säde (r)
  • Jännemitta (Ds) + korkeus (Hc)



Materiaalit



Materiaalit

Paksuus(mm)TeräslajiSinkki(g/m2)PinnoiteKorroosioluokka, sisäpintaKorroosioluokka, ulkopintaVärit Paino(kg/m2)GWP, A1-A3 (kgCO2e/m2)GWP, D (kgCO2e/m2)
0.7S350Z275SinkittyC2-7.5919.7-10.7
0.7S350 Z275 Polyesteri 25 C3*C3 RR20 7.5920.8-10.7
0.7
S350 Z275 GreenCoat Pural BT-C4 RR21, RR23, RR33 7.59 20.8-10.7
0.9S350Z275SinkittyC2-9.76
25.4-13.8
0.9 S350 Z275 Polyesteri 25 C3*C3 RR20 9.76 26.7-13.8

*) Perforoiduilla profiililevyillä C2



Ilmastorasitusluokitus

YmpäristöPinnoite
Sisätilojen ratkaisut ympäristössä, jonka ilmastorasitusluokitus on C1, C2 EN ISO 12944-2 standardin mukaan ja A1, A2 EN 10169 standardin mukaan.Teräslevyt 100 g/m2 sinkkipinnoitteellaja SP 15 polyesteripinnoitteella,paksuus 15 μm
Sisätilojen ratkaisut ympäristössä, jonka ilmastorasitusluokitus on C1, C2, C3 EN ISO 12944-2 standardin mukaan ja A1, A2, A3 EN 10169 standardin mukaan.Teräslevyt275 g/m2 sinkkipinnoitteella ja SP 25 polyesteripinnoitteella, paksuus25 μm
