Kantava poimulevy T130M-75L-930

Kantavista poimulevyistä vahvin ja helpoiten asennettava T130M-poimulevy mahdollistaa entistä kevyemmät rakenteet.

CE-merkityissä T130M-poimulevyissä uutuutena on sen ylä- ja alalaippojen mikroprofilointi. Mikroprofiloinnilla levyjen kantokyky saadaan korkeammaksi; samaa kuormaa kannattelemaan tarvitaan vähemmän/ohuempaa terästä, jolloin materiaalia säästyy.

Uuden mikroprofiloidun T130M-profiilin kantavuus on todennettu testeissä, jotka osoittavat, että uuden T130M-poimulevyn taivutuskestävyys on 20 % suurempi verrattuna nykyiseen T130-poimulevyyn.

Ruukin poimulevyt ovat CE-merkittyjä standardin EN 1090-1 mukaisesti.

Kantavat poimulevyt sopivat erinomaisesti erilaisiin kattoratkaisuihin niiden alhaisen painon ja kuormankantokyvyn ansiosta. Kantavat poimulevyt soveltuvat myös vesikatteiksi ja välipohjiin. Lisäksi niitä voidaan käyttää valumuotteina.

Tämä tuote on saatavilla valinnaisesti myös:

  • Kierrätetystä teräksestä (SSAB Zero) valmistettuna, jolla on merkittävästi pienemmät CO2-päästöt (Ruukki LowCarbon) ja 100 % kierrätysaste
  • Eri paksuus- /pinnoiteyhdistelmien saatavuus ja toimitusaika vaihtelevat

Taloudellinen ratkaisu kantavien poimulevyjen käyttöön syntyy Ruukin Poimu-mitoitusohjelmalla.

Käyttökohteet:

  • teollisuusrakennukset
  • julkinen rakentaminen
  • urheiluhallit
  • toimistorakennukset
  • korjausrakentamiskohteet
Tiedot verkkosivuillamme on julkaistu parhaaseen tietoomme ja ymmärrykseemme perustuen. Vaikka kaikki voitava on tehty tietojen oikeellisuuden varmistamiseksi, Ruukki Construction  ei ota vastuuta mistään suorista tai epäsuorista vahingoista, jotka johtuvat mahdollisista virheistä tai julkaistujen tietojen väärästä soveltamisesta. Pidätämme oikeuden muutoksiin.

Ominaisuudet



Tuotenimi
Kantava poimulevy T130M-75L-930
Tuote
T130M-75L-930
Korkeus
130 mm
Kapean laipan leveys
75 mm
Leveän laipan leveys
111 mm
Hyötyleveys
930 mm
Minimipituus
800 mm
Maksimipituus
18300 mm
Laadun valvonta
EN 1090-1 ja EN 1090-4 -standardien mukaisesti
Toleranssit
Muoto ja mitat EN 1090-4 mukaisesti, raaka-aine EN 10143 mukaisesti
CE-merkintä
EN1090-1
Toteutusluokka
EXC1, EXC2, EXC3

Materiaalit



Materiaalit

Materiaali
paksuus (mm)
TeräslajiSinkki (g/m2)PinnoiteKorroosioluokka, sisätilatKorroosioluokka,
ulkotilat
VäritPaino (kg/m2)GWP, A1-A3 (kgCO2e/m2)GWP, D (kgCO2e/m2)LowCarbon GWP, A1-A3 (kgCO2e/m2)
0.7S350Z275SinkittyC2-8.8623.0-12.57.3
0.7S350Z100Polyesteri 25C2RR208.8624.3-12.59.9
0.7S350Z275Polyesteri
25
C3*C3RR20 8.8624.3-12.59.9
0.8S350Z275Polyesteri 25C3*C3RR33 10.1327.8-14.311.3
0.8 S350 Z275 Sinkitty  C2 10.13 26.3-14.38.4
0.8 S350 Z100 Polyesteri 25 C2 RR20 10.13 27.8-14.311.3
0.9S350Z275Sinkitty C2-11.4029.6-16.19.4
0.9S350Z100Polyesteri 25C2-RR2011.4031.2-16.112.8
1.0 S350 Z275 Sinkitty C2 -12.66 32.9-17.910.5
1.0 S350 Z100 Polyester 25 C2 -RR20 12.66 34.7-17.914.2
1.0 S350 Z275  Polyester 25 C3*C3RR20, RR33 12.66 34.7-17.914.2
1.0 S350 Z275  GreenCoat Pural BT C4*C4RR23 12.66 34.7-17.914.2
1.2 S350  Z275SinkittyC2 15.19 39.5-21.412.6
1.2 S350  Z100  Polyesteri 25 C2 RR20  15.19 41.6-21.417.0
1.2 S350  Z275Polyesteri 25 C3*C3 RR33 15.19 41.6-21.417.0
1.5 S350  Z275Sinkitty C2 18.99 49.4-26.815.7
1.5 S350  Z100  Polyesteri 25 C2 RR20  18.99 52.0-26.821.3

*) Perforoiduilla profiililevyillä C2



Ilmastorasitusluokitus

YmpäristöPinnoite
Sisätilojen ratkaisut ympäristössä, jonka ilmastorasitusluokitus on C1, C2 standardin EN ISO 12944-2 mukaan ja A1, A2 standardin EN 10169 mukaan.Teräslevyt 100 g/m2 sinkkipinnoitteella ja SP 15 polyesteripinnoitteella, paksuus 15 μm
Sisätilojen ratkaisut ympäristössä, jonka ilmastorasitusluokitus on C1, C2, C3 standardin EN ISO 12944-2 mukaan ja A1, A2, A3 standardin EN 10169 mukaan.Teräslevyt 275 g/m2 sinkkipinnoitteella ja SP 25 polyesteripinnoitteella, paksuus 25 μm

Suunnittelutyökalut

Poimu-logo

Poimu-mitoitusohjelma kantaville poimulevyille

Poimu on mitoitusohjelma, jonka avulla sopivan tuotteen valinta on helppoa. Tämä nopea optimointityökalu antaa tarkan ratkaisun siitä, mitä ja minkä mittaista poimulevyä tulee kohteessa käyttää.

Poimu-mitoitusohjelmaan

Akustiikkatyökalu

Kokeile akustiikkatyökaluamme seuraavaa projektiasi varten. Sen avulla voit laskea, mikä tuotevalikoima tarjoaa sinulle optimaaliset tulokset.

Akustiikkatyökaluun pääset tästä

Akustinen perforointi

Akustinen absorptiokerroin ja -luokka sekä ääneneristys

Tarkempi tuotevalikoima, ohjeet ja mittausarvot löytyvät osoitteesta https:/www.ruukki.com/sound-environment.

Korroosionkestävyys

Korroosionkestävyysvaatimusten johdosta perforoituja teräslevyjä saa asentaa vain sisätiloihin seuraavasti:

sinkityt teräslevyt, sinkkipinnoite 100 g/m2 ja orgaaninen pinnoite SP 15 (polyesteri, 15 µm) tai sinkityt teräslevyt, sinkkipinnoite 275 g/m2 ja orgaaninen pinnoite SP 25 (polyesteri, 25 µm) SFS-EN ISO 12944 -standardin rasitusluokkiin C1 ja C2.

Kantavien profiilien rakennetyyppi

Kantavia profiililevyjä käytetään yleensä monikerroksisissa kattorakenteissa. Uumaperforointi pienentää kantavien profiililevyjen kantavuutta. Perforoitujen profiilien kantokykyä määritettäessä suositellaan käytettäväksi Poimu-ohjelmaa, jonka avulla rakenteeseen suunnitellut levyt voidaan mitoittaa ja optimoida. Lisätietoja Poimu-ohjelmasta löytyy kantavien poimulevyjen tuki-osiosta, jossa voit myös ladata Ruukki Design Tools-ohjelman.

Perforointikuvio

Normaali 15 % perforointi on rullamuovatuille profiileille

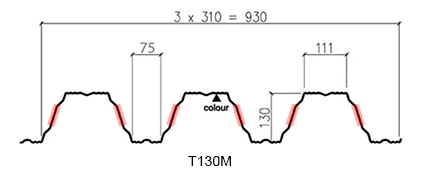

Perforointialue T130M -profiileille on merkitty punaisella.






Antikondenssipinnoite

Antikonsenssipinnoitteella käsitellyt profiilit on suojattu kondensiolta pinnoittamalla suoraan tuotteen alapinta. Antikonsenssipinnoite imee vettä, joka voi haihtua sääolosuhteiden muuttuessa.

Perliittipinnoite suihkutetaan vain profiilin taustapinnoitteen puolelle.

Kerroksen paino
400 …. 1 000 g/m2
Veden imukyky
~0.5–0.8 l/m2–1.1–1.5 l/m
Pinnoitteen pintakäsittelymenetelmäSuihkutettu
VäriVaaleanharmaa
LaimennusaineVesi
SisällysluetteloPerliittirakeet, selluloosakuidut, vesi ja sideaine

Tekniset dokumentit

Tällä sivulla ovat Ruukin kantavien poimulevyjen käyttöä koskevat asiakirjat. Dokumentit on ryhmitelty asiakirjatyypin mukaan.

Sertifikaatit ja hyväksynnät

Täältä löydät kaikki sertifikaatit ja hyväksynnät kantaville poimulevyille. Dokumentit on järjestetty asiakirjatyypin mukaan.
