Liberta original 102

Toteuta Liberta™ original 102 -julkisivukasetilla persoonallinen teräs- tai alumiinijulkisivu.

Ruukki® emotion
Saatavissa myös rei’itettynä ja taustavalaistuna.

Tiedot verkkosivuillamme on julkaistu parhaaseen tietoomme ja ymmärrykseemme perustuen. Vaikka kaikki voitava on tehty tietojen oikeellisuuden varmistamiseksi, Ruukki Construction  ei ota vastuuta mistään suorista tai epäsuorista vahingoista, jotka johtuvat mahdollisista virheistä tai julkaistujen tietojen väärästä soveltamisesta. Pidätämme oikeuden muutoksiin.

Ominaisuudet

fi_Liberta original 102

Tuotenimi
Liberta original 102
Syvyys
20, 25, 30 mm
Vaakasauma
20, 25, 30 mm
Pystysauma
20, 25, 30 mm
Fastening style
Vakiokiinnike








Rei’ityskuviot



d (mm)12; 16; 20; 30
a (mm)≥10
b (mm)≥10
c (mm)d+15; d+25; d+30


Symmetrical-perforointi: Täysrei’itys symmetrisellä kuviolla. Vain yksi reikäkoko ja etäisyys (a, b, c) tuotetta kohden.

Art perforointi: Täysrei’itty tai osittain rei’itty, reikien  sijainti vapaasti valittavissa. Saatavissa kaikki reikäkoot (d) ja etäisyydet (c) tuotetta  kohden.

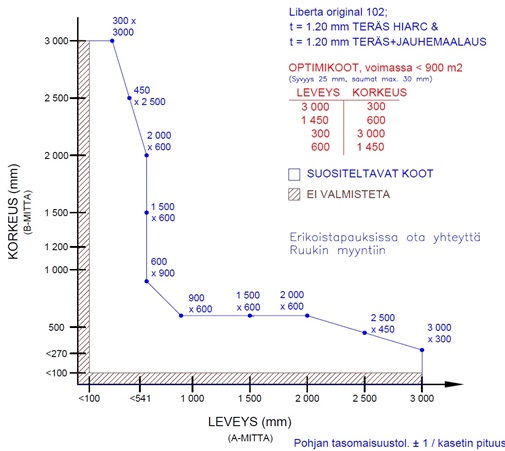

Teräsmateriaali 1.20 mm, kasettikoot

Liberta original 102_koot_teräs12

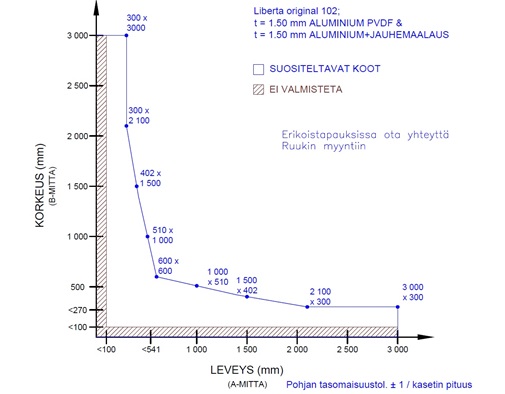

Alumiinimateriaali 1.50 mm, kasettikoot

Liberta original 102_koot_alumiini15







Materiaalit

Materiaalit

MateriaaliMateriaalin paksuus
(mm)
Paino (kg/m2)Pintakäsittely Saatavana valmiiksi rei'itettynäVarastomateriaaliPaloreaktio
Teräs1.211.6GreenCoat Hiarc A1
 1.211.6Jauhepinnoite
A2 - s1, d0
Alumiini 1.5 5.1 Jauhepinnoite  -
 1.5 5.1 PVDF-pinnoite   -
Rheinzink1.07.2 A1
Kupari, messinki ja pronssi1.0  Esipatinoitu (ei pinnoitetta) A1
 1.5   A1
Alumiini (harjattu pinta)  1.55.1Harjattu, (osittain) läpinäkyvä pinnoite -
Alumiini (kuvioitu)  1.5 5.1 Maalattu (monikerroksinen pinnoite)   -
 2.0 6.8 Maalattu (monikerroksinen pinnoite)  -
Ruostumaton teräs1.08.0 Luonnollinen matta, lasikuulapuhallettu pinta + hapetus (Teräslaji 304, 316)-A1
 1.08.0Kohokuvio, hapetus + harjattu pinta (Teräslaji 304, 316)A1
 1.08.0 Luonnollinen matta, harjattu pinta (4N) (Teräslaji 304, 316) x-A1

Pinnoitteet ja värit

VärikarttaPinnoiteKiiltoasteVäri
Standardi väritGreenCoat HIARC (steel)35RR20, RR21, RR23, RR40, RR41, RR42, RR43
 GreenCoat HIARC Matta (steel) RR40, RR41, RR45
ExtendedGreenCoat HIARC (steel)
RR11, RR22, RR24, RR26, RR29, RR30, RR31, RR32,RR33, RR34, RR35, RR36, RR37, RR44, RR45, RR750
More RR colours
 PVDF (aluminium) Most common RAL colours
 Powder paint (steel&aluminium) RAL colours

Minimum order sizes:
Standard chart: No limitations
Extended chart:
- GreenCoat HIARC (steel): 900 m2
- PVDF (aluminium): 250 m2
- Powder paint (steel&aluminium):100 m2

BIM objektit

Arkkitehti- ja rakennesuunnittelun helpottamiseksi tarjoamme CAD-/BIM-objekteja ja ohjelmistotyökaluja, joilla voidaan tuottaa tarkat tuotetiedot 3D-muodossa.

Lataa dokumentteja


















Suoritustasoilmoitus

Tilauslomake

Huolto-ohjeet

Accessory documents

Tekniset asiakirjat

Täytä alla oleva lomake ja me lähetämme sinulle linkin julkisivutuotteiden dokumenttikirjastoon, josta voit valita tarvitsemasi dokumentit.

  • detaljipiirustukset
  • mittapiirrokset
  • tilauskaavakkeet
  • asennus- ja huolto-ohjeet
