Termo-kergtala

Ruukki termoroovid vähendavad külmasildu välisseinte ja katusekonstuktsioonides.

Külma teekonna läbi roovi hoone sisepinda lõikab läbi spetsiaalne termoperforeering. Termoroovide dimensioonimine toimub Ruukki tarkavara PurCalc abil.

Kasutuskohad:

  • tööstusehitus
  • hallide ja ladude ehitus
  • renoveerimisprojektid



  • Ruukki veebilehel olev sisu on hoolikalt kontrollitud. Ruukki ei võta endale siiski mingisugust vastutust võmalike vigade ega käesolevas veebilehe väljavõttes olevate andmete valest kasutamisest põhjustatud otsese või kaudse kahju eest. Tootja jätab endale õiguse teha muudatusi. Ajakohase info leidmiseks külastage www.ruukki.ee.

    Üldandmed





    Toode
    Termo-kergtala
    Height
    150, 175, 200, 225, 250 mm
    Paksus
    1.0, 1.2, 1.5, 2.0 mm
    Ristlõike tüüp
    C-, U- ja Z-profiilid
    Miinimumpikkus
    1600 mm
    Maksimumpikkus
    15000 mm
    Materjal
    Kuumtsingitud terasleht Terase kvaliteet S350GD+Z275 vastavalt standardile EN 10346
    Tolerantsid
    Dimensions and shape according to EN 1090-4, material thickness according to EN 10143


    U-profiili termo-kergtala ristlõike parameetrid


    Kergtala tüüp Termo perforatsiooni reas (tk) Materjali paksus (mm) Kõrgus H (mm) Ääriku A laius (mm) Kaal (kg/m)
    LPT-U150 8 1 150 >=50.0 1.86
    1.2 2.23
    1.5 2.79
    LPT-U154 8 1 154 >=48.0 1.89
    1.2 2.27
    1.5 2.84
    2 3.78
    LPT-U175 8 1 175 >=48.0 2.02
    1.2 2.42
    1.5 3.03
    LPT-U179 8 1 179 >=46.0 2.05
    1.2 2.46
    1.5 3.07
    LPT-U200 8 1 200 >=48.5 2.21
    1.2 2.66
    1.5 3.32
    LPT-U204 8 1 204 >=46.5 2.25
    1.2 2.69
    1.5 3.37
    LPT-U250 10 1 250 >=50.0 2.65
    1.2 3.17
    1.5 3.97
    LPT-U254 10 1 254 >=48.0 2.68
    1.2 3.21
    1.5 4.02

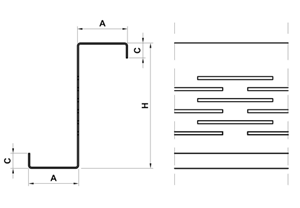

    C- ja Z-profiili termo-kergtala ristlõike parameetrid


    Kergtala tüüp Termo perforatsiooni reas (tk) Materjali paksus (mm) Kõrgus H (mm) Ääriku A laius (mm) Ääriku C laius (mm) Kaal (kg/m)
    LPT-C150 / LPT-Z150 8 1 150 50 >=14.00 2.05
    1.2 >=14.80 2.46
    1.5 >=15.00 3.07
    2 >=17.00 4.10
    LPT-C175 / LPT-Z175 8 1 175 50 >=12.50 2.25
    1.2 >=13.30 2.69
    1.5 >=14.50 3.37
    2 >=16.50 4.49
    LPT-C200 / LPT-Z200 8 1 200 50 >=13.00 2.44
    1.2 >=13.80 2.93
    1.5 >=15.00 3.66
    2 >=17.00 4.88
    LPT-C225 / LPT-Z225 10 1 225 50 >=15.50 2.68
    1.2 >=16.30 3.21
    1.5 >=17.50 4.02
    2 >=19.50 5.35
    LPT-C250 / LPT-Z250 10 1 250 50 >=13.00 2.83
    1.2 >=13.80 3.40
    1.5 >=15.00 4.25
    2 >=17.00 5.67



    Design tools

    Purcalc-logo

    Projekteerimistarkvara PurCalc®

    PurCalc® tarkvara võimaldab kasutajal dimensioneerida Ruukki kergtalasid seintele ja katustele. Kergtalad projekteeritakse jätkuvtalana. Kergtala tüüp ja kõrgus peab olema läbi konstruktsiooni sama, kuid materjali paksus võib varieeruda. Üks kergtala flants on eelduste kohaselt toetatud profiilplekiga, teine flants võib, aga ei pea olema toetatud. Vaid mõne parameetri määramisega on võimalik leida põhikoormused nagu ühtlane lumekoormus ja tuulekoormus. Tarkvara võimaldab arvutada vajalikud kinnitusvahendid.

    Laadige alla PurCalc®

    Tellimine

    Kasutage Ruukki optimeerimistarkvara PurCalc kergtaladest konstruktsioonide projekteerimiseks.

    Lisage tellimusse järgmine teave:

    • Kergtala tüüp
    • Materjali paksus
    • Pikkus
    • Arv

    Eelaugustatud kergtalade puhul saatke meile kergtalade joonised, kus on märgitud aukude asukohad.



    pre-punched-purlins



    Teenused

    Kergtaladele on võimalik tehases stantsida augud kinnituspoltide jaoks. See hõlbustab ja kiirendab ehitust kohapeal. Avade standardsuurused ja asukohad on toodud allpool. Täpsemate võimaluste kohta lisateabe saamiseks võtke meiega ühendust.

    Stantsimise teel tehtavate avade tüübid:

    • materjali maksimumpaksus on 3 mm (kui diameeter on 60 mm, on materjali maksimumpaksus 2 mm);
    • avasid on võimalik teha reas;
    • ovaalseid ja ristkülikukujulisi avasid on võimalik pöörata 90 kraadi.

    Ava tüüpDiameeter (mm)Pööramine(°)NE piirkond
    (Vimpeli)
    x = reas olevate aukude arv on piiramata
    CEE piirkond
    (Zyrardow)
    Reas
    olevate avade arv (tk)
    ring7- x 3
    ring10- x 3
    ring12- x 3
    ring14- x 3
    ring16- x 3
    ring18- x 3
    ring20- x 3
    ring22- x 3
    ring26- x 3
    ring60- x 1
    ovaal12×2490 x 3
    ovaal14×2490 x 3
    ovaal16×3590 x 3
    ovaal18×31.790 x 3
    ovaal18×3590 x 3
    ovaal20×3590 x 3
    ristkülik5×2590 x -
