Fassaadikassett Liberta Elegant 550

Looge tuulutavates teras- ja alumiiniumfassaadides klassikaline ja harmooniline pind kasutades varjatud kinnitustega fassaadikassetti Liberta™ Elegant 550.



Ruukki päikeseenergiasüsteemid
Pange oma fassaad raha teenima Liberta Solar lahendusega.

Ruukki® emotion
Saadaval ka perforatsiooni ja taustvalgustusega.

Ruukki veebilehel olev sisu on hoolikalt kontrollitud. Ruukki ei võta endale siiski mingisugust vastutust võmalike vigade ega käesolevas veebilehe väljavõttes olevate andmete valest kasutamisest põhjustatud otsese või kaudse kahju eest. Tootja jätab endale õiguse teha muudatusi. Ajakohase info leidmiseks külastage www.ruukki.ee.

Üldandmed

Toode
Fassaadikassett Liberta Elegant 550
Paneeli sügavus
25, 30 mm
Horisontaalvuuk
5 mm
Vertikaalvuuk
5 mm
Fastening Style
Varjatud


Perforatsiooni muster

Mõõt/avamm
a≥10
b≥10
cd+15, d+25, d+30
d12, 16, 20, 30


Sümmeetriline perforatsioon: täisperforatsioon ristküliku mustris. Üks avasuurus (d) ja mõõt (a, b, c) kasseti kohta.

Art-perforatsioon: täis- või osaline perforatsioon vabalt valitud mustris. Valikus kõik avasuurused (d) ja mõõdud (c) iga kasseti kohta.

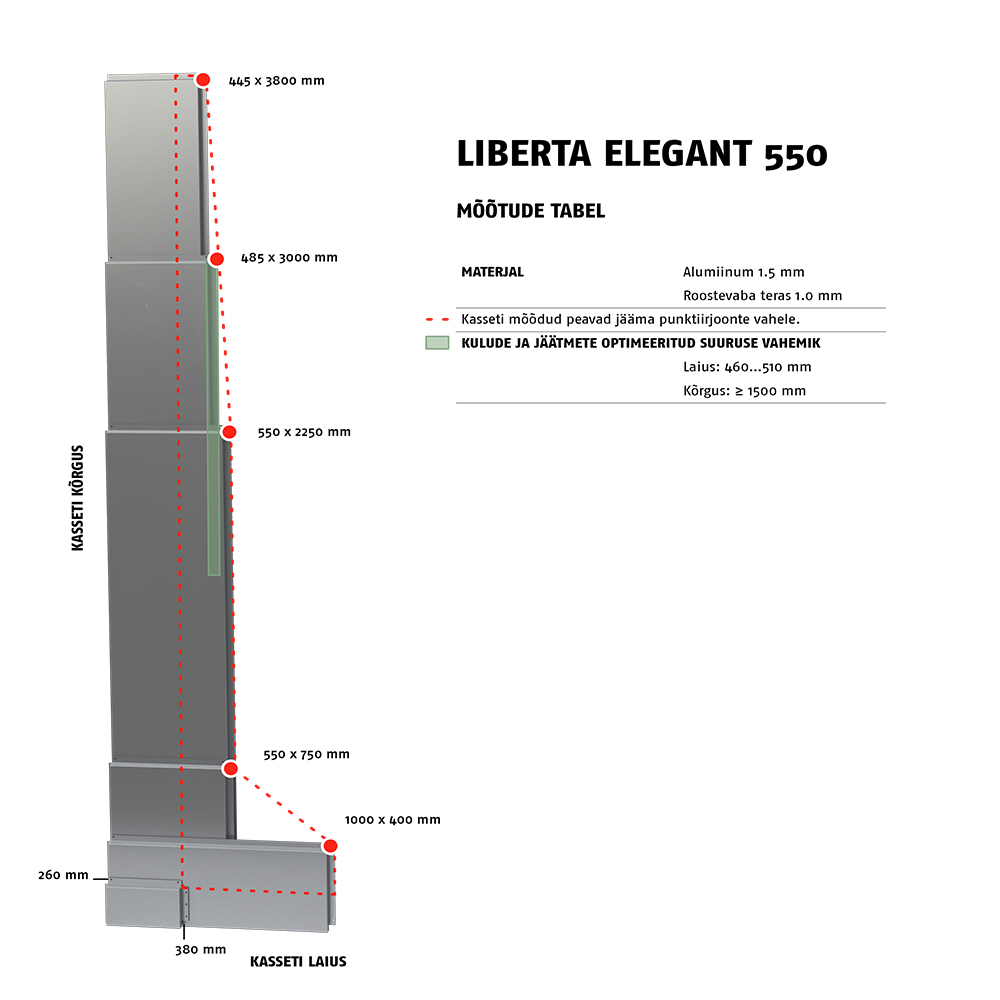

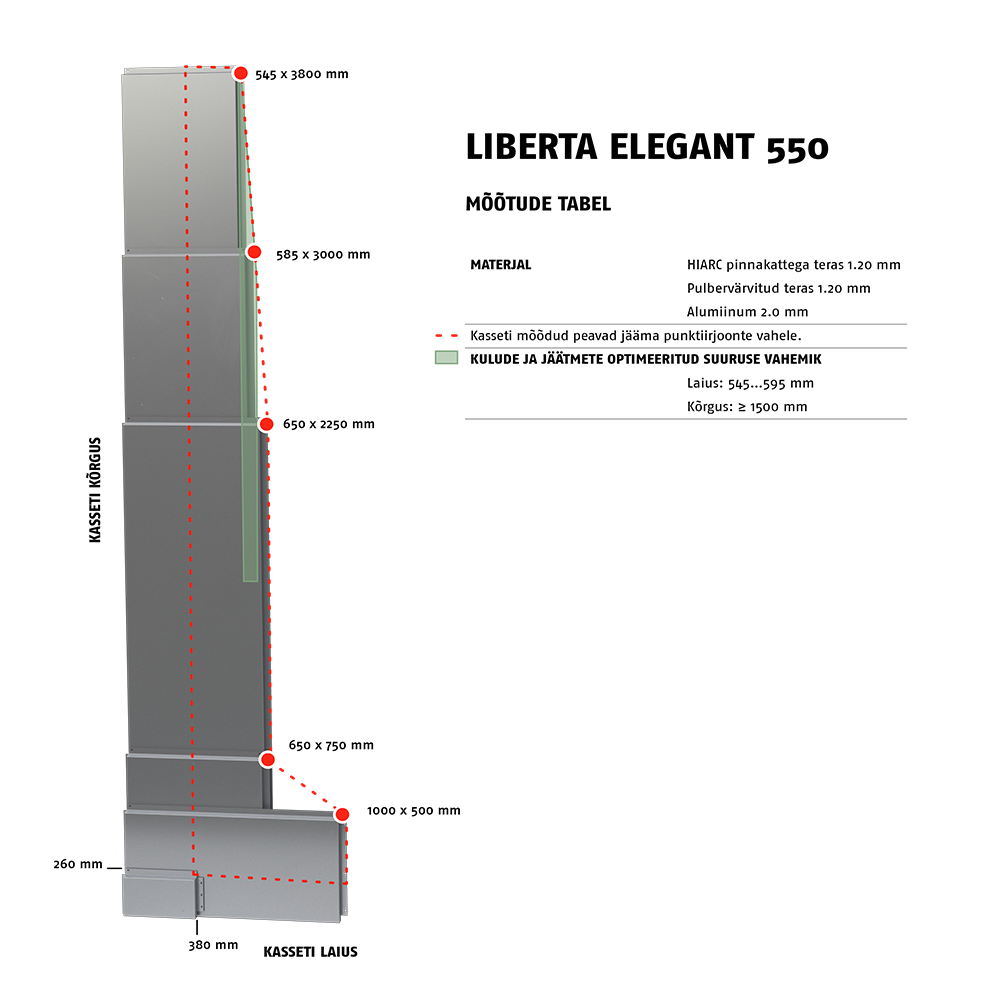

Paneelide mõõtmed



Tooraine

Tooraine

TooraineMaterjali paksus (mm)Kaal (kg/m2)PinnakatePerforatsiooni saadavusMaterjal laosTuletundlikkus
Teras1.211.6Hiarc

A1


 1.211.6PulbervärvA2 - s1,d0
Alumiinium1.5 5.1 Pulbervärv  -
 1.5 5.1 PVDF-värv  -
Rheinzink1.07.2Eelpatineeritud (pinnakatteta)A1
Vask, messing, pronks1.0  Eelpatineeritud (pinnakatteta)A1
 1.5  Eelpatineeritud (pinnakatteta)A1
Alumiinium (harjatud disain) 1.55.1Harjatud, (pool-)läbipaistva kattega -
Alumiinium (mustervärvitud) 1.5 5.1 Värvitud (mitmekihiline kate)  -
Roostevaba teras 1.08.0Naturaalne matt, oksüdeeritud, haaveldatud viimistlus (Terasemark 304, 316)-A1
 1.08.0Reljeefne muster, oksüdeeritud, harjatud viimistlus (Terasemark 304, 316)-A1
 1.08.0Naturaalne matt, harjatud viimistlus (4N) (Terasemark 304, 316)-A1






Värvid ja pinnakatted

VärvikaartPinnakateVärvus
StandardGreenCoat HIARC (steel)RR20, RR21, RR23, RR40, RR41, RR42, RR43
 GreenCoat HIARC Matt (steel)RR40, RR41, RR45
ExtendedGreenCoat HIARC (steel)RR11, RR22, RR24, RR26, RR29, RR30, RR31, RR32,RR33, RR34, RR35, RR36, RR37, RR44, RR45, RR750
More RR colours
 PVDF (aluminium)Most common RAL colours
 Powder paint (steel&aluminium)RAL colours

Minimum order sizes:
Standard chart: No limitations
Extended chart:
- GreenCoat HIARC (steel): 900 m2
- PVDF (aluminium): 250 m2
- Powder paint (steel&aluminium):100 m2

Värvid

BIM objects

To make both architectural and structural design work easier, with accurate product information in 3D form, we offer a selection of CAD / BIM -objects for Autodesk Revit and ArchiCAD.

Download documents

Declaration of performance

Order form

Maintenance instructions

Accessory documents

Technical documents
