Liberta Original 102

Vytvořte originální návrh provětrávané ocelové a hliníkové fasády s kazetou Liberta Original 102.



Ruukki® Emotion
K dispozici rovněž ve variantě s perforací a podsvícením.



Tento produkt je volitelný a má následující udržitelné vlastnosti:

  • Ocelové obklady vyrobené z recyklované oceli (SSAB Zero) pro výrazně nižší emise CO2 a vysokou úroveň cirkularity (Ruukki LowCarbon)
The information on our web site is accurate to the best of our knowledge and understanding. Although every effort has been made to ensure accuracy, the company cannot accept any responsibility for any direct or indirect damages resulting from possible errors or incorrect application of the information of this publication. We reserve the right to make changes.

Vlastnosti

Název produktu
Liberta Original 102
Hloubka kazety
20, 25, 30 mm
Vodorovná spára
20, 25, 30 mm
Svislá spára
20, 25, 30 mm
Způsob kotvení
Přiznaný spoj

Schéma perforace


Rozměr/otvormm
a≥10
b≥10
c≥ d+25
d16, 20, 30, 40, 50, 60



Symetrická perforace: Perforováno symetricky ve čtvercovém vzoru. Pouze jedna velikost otvorů (d) a vzdáleností mezi nimi (a, b, c) na kazetě.

Umělecká perforace: Plně, nebo částečně perforované části kazety zcela podle individuálního zadání. Na kazetě jsou možné veškeré rozměry otvorů (d) i vzdálenosti (c).

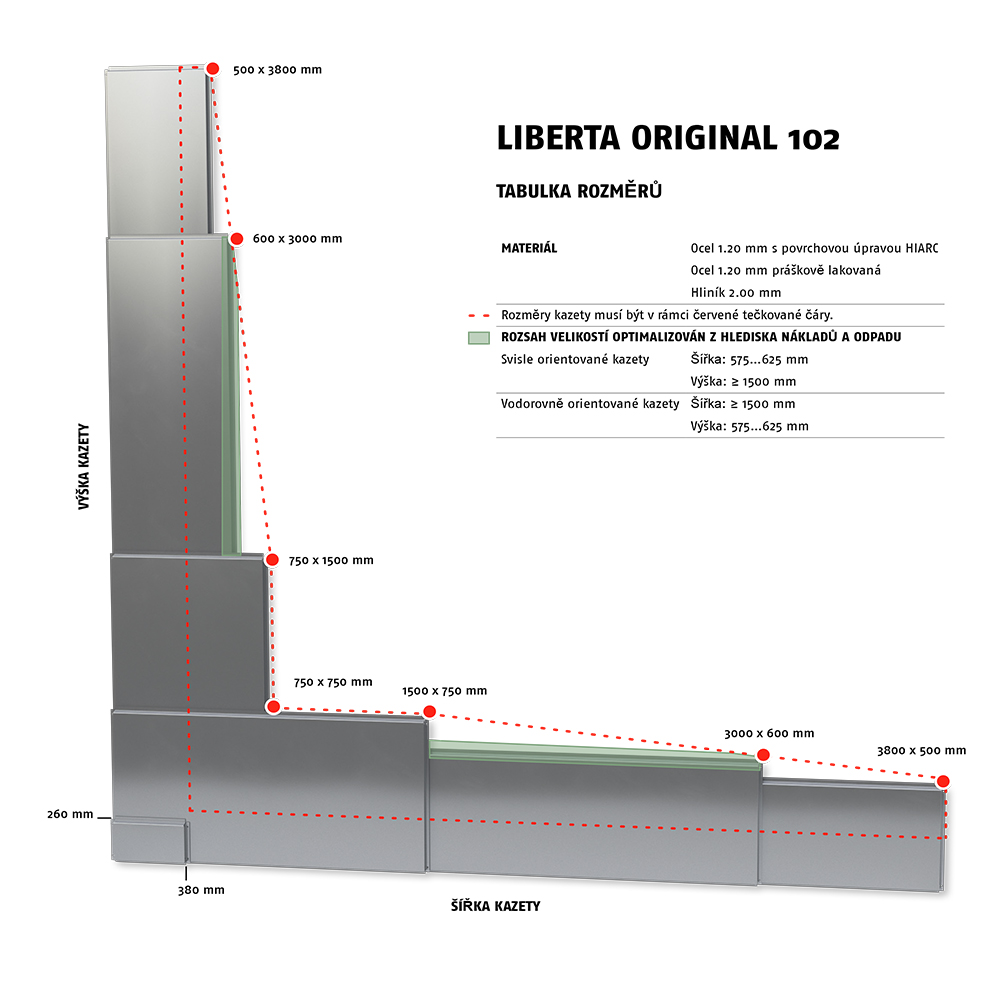

Tabulka roměrů

Po kliknutí otevřete obrázek v novém okně v plném rozlišení.

Materiál:
- Ocel s povrchovou úpravou HIARC 1.2 mm
- Ocel s práškovým nástřikem 1.2 mm
- Hliník 2.0 mm

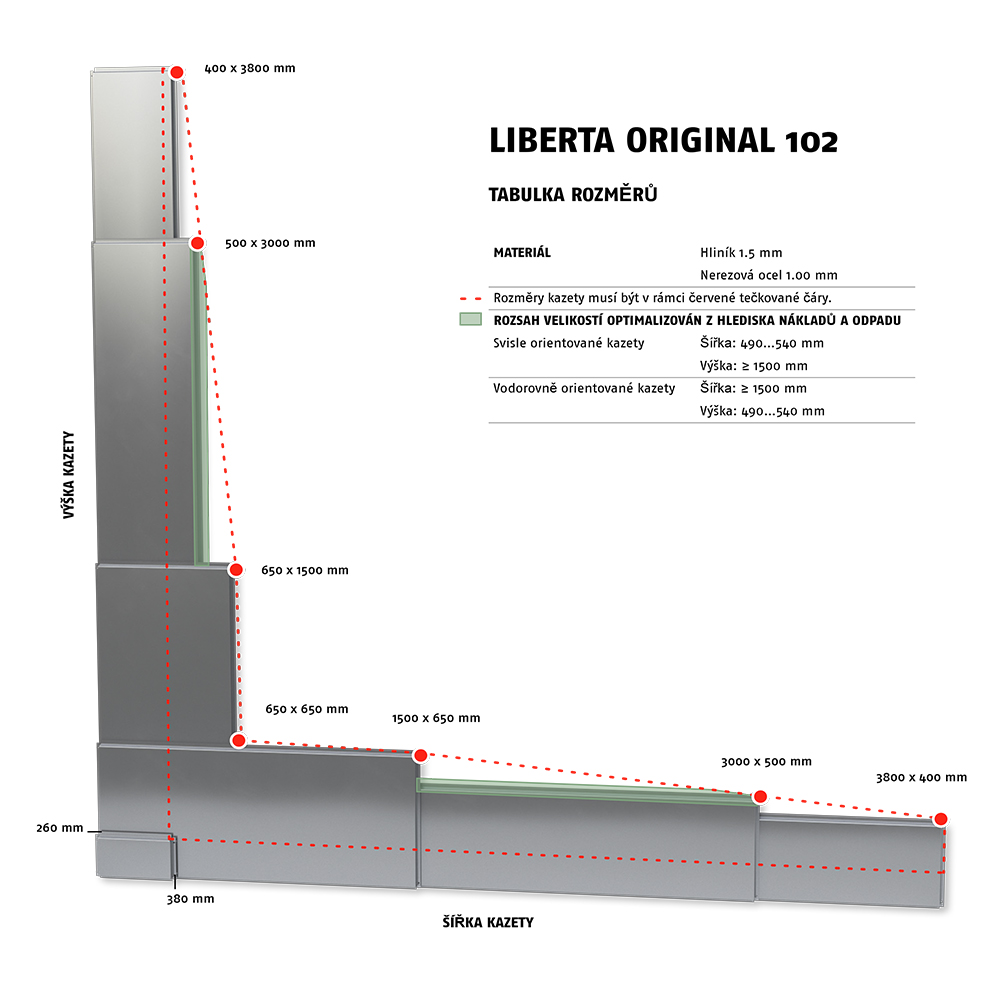

Materiál:
- Hliník 1.5 mm
- Nerezová ocel 1.0 mm

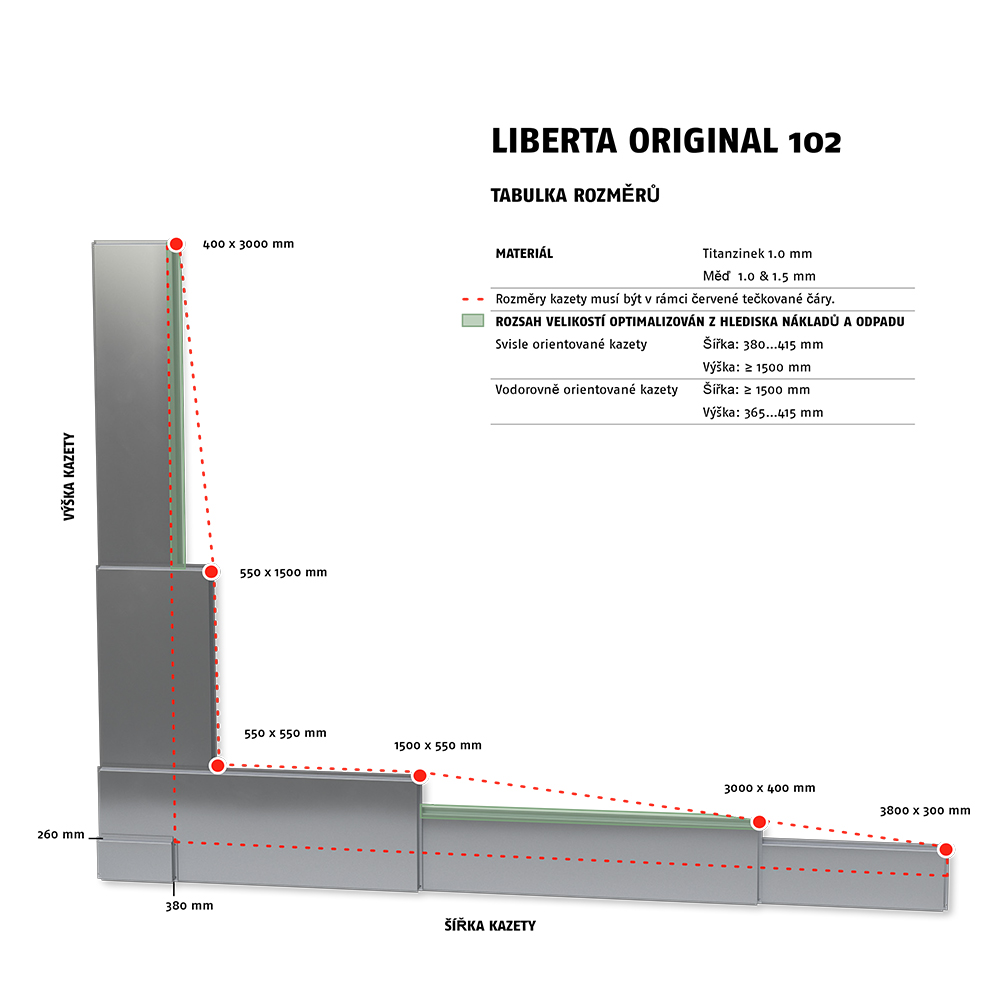

Materiál:
- Titanzinek 1.0 mm
- Měď 1.0 mm
- Měď 1.5 mm


Materiály

Materiály

MateriálTloušťka materiálu (mm)Hmotnost (kg/m2)Povrchová úprava
GWP (PGO) A1-A3
(kg CO2 ekv./m2)
Dostupnost s perforacíMinimální množství pro objednání (m2)Reakce na oheň
Zero Steel (LowCarbon)1.211.4GreenCoat Pural BT (Satin, Metallic)~14.5 (odhad)*Ne900 (omezená dostupnost)A1
Ocel1.211.4GreenCoat Pural BT (Satin, Metallic)35.5NeStandardní barvy: bez omezení
doplňkové barvy: 900
A1
 1.211.4Práškový nástřik35.5Ano100A2 - s1, d0
Hliník2.06.5Práškový nástřik64.5Ano250-
 2.06.5PVDF  43.3Ano250-

1.5 4.9Práškový nástřik 48.6Ano250  -
 1.5 4.9PVDF  32.7Ano350 -
Titanzinek1.08.7Před-patinováno (žádná povrchová úprava)41.3Omezená100A1
Měď - Nordic Standard1.5
16.2
Před-patinováno (žádná povrchová úprava) 11.6Omezená60A1
 1.0 10.8Před-patinováno (žádná povrchová úprava) 7.74Omezená60A1
Měď - Nordic Green, Blue nebo Brown1.5 16.2Před-patinováno (žádná povrchová úprava) 12.7Omezená60A1
 1.0 10.8Před-patinováno (žádná povrchová úprava) 8.49Omezená60A1
Mosaz - Nordic Brass1.5 15.7Před-patinováno (žádná povrchová úprava) 28.5Omezená60A1
 1.0 10.5Před-patinováno (žádná povrchová úprava) 19.0Omezená60A1
Bronz - Nordic Bronze1.5 15.7Před-patinováno (žádná povrchová úprava) 16.3Omezená60A1
 1.0 10.5Před-patinováno (žádná povrchová úprava) 10.9Omezená60A1
Bronz - Nordic Royal1.5 15.7Před-patinováno (žádná povrchová úprava) 37.7Omezená60A1
 1.0
10.5
Před-patinováno (žádná povrchová úprava) 25.2Omezená60A1
Nerezová ocel 1.0 9.5Hladká (2B)
38.0Omezená125A1
 1.0 9.5Broušená za mokra (4N)38.0Omezená125A1

*) Výpočty byly provedeny s použitím odhadu pro recyklovanou ocel SSAB Zero™ a údajů z aktuálních dokumentů Ruukki Environmentální prohlášení o produktu (EPD). Výpočty vycházejí z aktuálních odhadů (3/2025).

Barvy a povrchová úprava

GreenCoat Pural BT (Standardní barvy)

Úroveň lesku: 20 GU (Satin) / 40 GU (Metallic)

BIM objekty

design-softwares2

Stáhněte si BIM objekty do vašeho počítače

ProdLib přináší produkty Ruukki jako modely BIM ve 3D pro návrhové programy AutoCad, Autodesk Revit, Archicad a Tekla přímo na plochu vašeho počítače. Knihovny produktů soustřeďují všechny potřebné návrhové modely a detailní výkresy na jednom místě. Aktualizace knihoven jsou automaticky oznámeny, takže jako uživatel si můžete být jisti, že k dispozici jsou vždy nejnovější informace o produktu. ProdLib lze také použít jako samostatnou desktopovou aplikaci.

Přejít do knihovny BIM

Dokumenty ke stažení

Prohlášení o vlasnostech

Objednávkový formulář

Návod na údržbu

Příslušenství

Environmentální prohlášení o produktu

Výkresy rozměrů a detailů pro fasádní obklady

Pro přístup k výkresům rozměrů a detailů pro fasádní obklady, vyplňte prosím formulář níže.

Proč shromaždujeme a zpracováváme osobní údaje? Zkontrolujte prosím naše Prohlášení o ochrane osobních údajů.

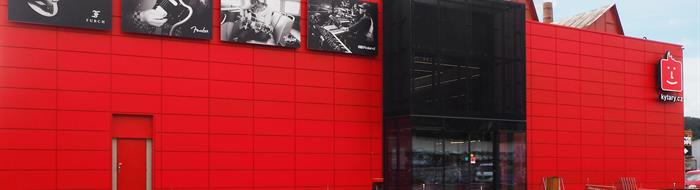

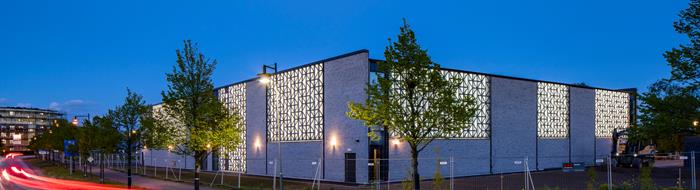

Reference

Vizualizér

Vizualizér - Vaše vize je naším cílem

Inspirujte se tím, jak naše produkty ožívají na fasádě budovy. Objevte vlastní kombinaci struktury povrchu, vzorů, barev a materiálů.

Přejít na vizualizér
