Design Tokyo S18
Vytvořte harmonický rytmus povrchu fasády s Design Tokyo S18.
Aplikace: fasády a stropy.
Ruukki® Emotion
K dispozici rovněž ve variantě s perforací a podsvícením.
Tento produkt je volitelný a má následující udržitelné vlastnosti:
- Ocelové obklady vyrobené z recyklované oceli (SSAB Zero) pro výrazně nižší emise CO2 a vysokou úroveň cirkularity (Ruukki LowCarbon)
Vlastnosti
Příčný řez sinusovým fasádním profilem Design Tokyo S18 z oceli s barevnou povrchovou úpravou, z nerezové oceli, hliníku nebo z oceli Cor-Ten
Příčný řez sinusovým fasádním profilem Design Tokyo S18 z mědi a mosazi
*Měď & Mosaz: efektivní šířka 821mm, celková šířka ~916mm
Schéma perforace

40 % perforace, velikost otvoru d = 5 mm, středy c = 7.5 mm
*) Standardní řešení v akustických obkladech Ruukki®
Materiály
Materiály
Materiál | Tloušťka materiálu (mm) | Hmotnost (kg/m2) | Povrchová úprava | GWP (PGO) A1-A3 (kg CO2 ekv./m2) | Dostupnost s perforací | Minimální množství pro objednání (m2) | Reakce na oheň |
Zero Steel (LowCarbon) | 0.6 | 5.9 | GreenCoat Pural BT (Satin, Metallic) | 6.6 | x | 2000 (omezená dostupnost) | A1 |
Ocel | 0.6 | 5.9 | GreenCoat Pural BT (Satin, Metallic) | 16.6 | x | Standardní barvy: bez omezení (kromě perforovaného 100) Doplňkové barvy: 2000* | A1 |
0.6 | 5.9 | Práškový nástřik | 16.6 | x | 100 | A2 - s1,d0 | |
Hliník | 0.7 | 2.4 | Práškový nástřik | 21.5 | x | 250 | - |
0.7 | 2.4 | PVDF | 4.6 | x | 750 | - | |
Cor-Ten | 0.7 | 7.0 | Povrchová úprava na zadní straně | 17.7 | x | Bez omezení (kromě perforovaného 100) | A1 |
Titanzinek | 0.7 | 6.3 | Předpatinováno (žádná úprava) | 27.0 | - | 100 | A1 |
Měď - Nordic Standard | 0.6 | 6.7 | Předpatinováno (žádná úprava) | 4.34 | - | 100 | A1 |
Měď - Nordic Green, Blue nebo Brown | 0.6 | 6.7 | Předpatinováno (žádná úprava) | 4.75 | - | 100 | A1 |
Mosaz - Nordic Brass | 0.6 | 6.5 | Předpatinováno (žádná úprava) | 10.6 | - | 100 | A1 |
Nerezová ocel | 0.5 | 4.9 | Hladká 2B (jakost ocele 304, 316L) | 17.7 | - | 250 | A1 |
*) Minimální množství pro objednání - 100 m2 pro Barvy RR22, RR24, RR29, RR32, RR33, RR34, RR35, RR45
Barvy a povrchová úprava
GreenCoat Pural BT (Standardní barvy)
BIM objekty

Stáhněte si BIM objekty do vašeho počítače
ProdLib přináší produkty Ruukki jako modely BIM ve 3D pro návrhové programy AutoCad, Autodesk Revit, Archicad a Tekla přímo na plochu vašeho počítače. Knihovny produktů soustřeďují všechny potřebné návrhové modely a detailní výkresy na jednom místě. Aktualizace knihoven jsou automaticky oznámeny, takže jako uživatel si můžete být jisti, že k dispozici jsou vždy nejnovější informace o produktu. ProdLib lze také použít jako samostatnou desktopovou aplikaci.
Přejít do knihovny BIMDokumenty ke stažení
Prohlášení o vlastnostech
Design profil S18:
pdf, 41,3 KB
Ostatní design profily:
Cor-Ten design profily:
pdf, 31,8 KB
Objednávkový formulář
xlsm, 0,6 MB
Návod na údržbu
pdf, 81,6 KB
pdf, 1,3 MB
Příslušenství
zip, 4,4 MB
pdf, 4,1 MB
Environmentální prohlášení o produktu
pdf, 131,3 KB
pdf, 130,9 KB
pdf, 2,4 MB
Reference
-
RIMI - logistické centrum v Lotyšsku
Na fasádu logistického centra RIMI byly použity fasádní kazety Ruukki Liberta® 102 Grande a sinusové profily Design Tokyo S18. Liberta® 102 Grande představuje k...
-

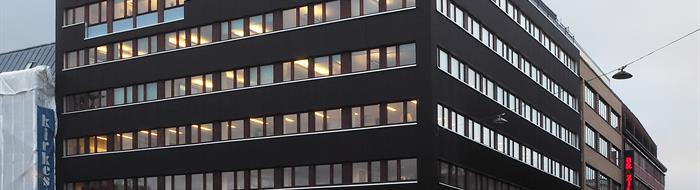

Venstres hus – kancelářská budova
Společnost Ruukki dodala černé hliníkové fasádní profily, které byly vyrobeny speciálně pro tuto budovu. Byly vyrobeny na míru, pro instalaci přesně na konkrétn...
-

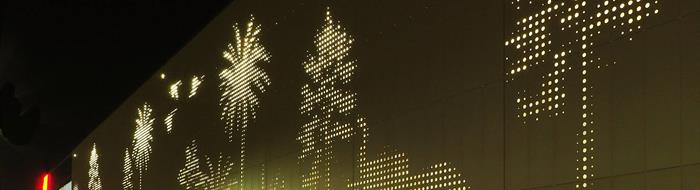

Nákupní centrum Eeden
Společnost Ruukki dodala sendvičové panely, design profily a nosné střešní plechy. Nejpůsobivější součástí dodávky byla pozlacená perforovaná fasáda. Perforovan...
-
Kancelářská budova Eventes Business Garden
Eventes Business Garden zajímavě kombinuje různé ocelové fasády. Tato budova získala různá ocenění, například cenu Hurraa v roce 2014.
