Design Rome S34

Vytvořte výrazný rytmus povrchu fasády s Design Rome™ S34.

Aplikace: fasády a stropy.


Ruukki® Emotion

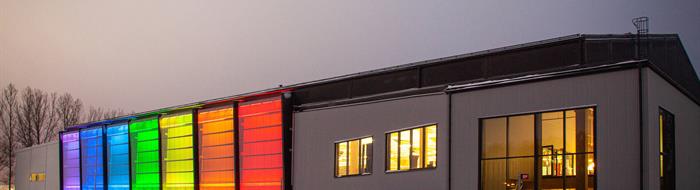

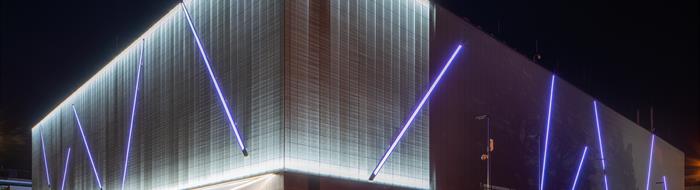

K dispozici rovněž ve variantě s perforací a podsvícením.

Ruukki® Akustické obklady

K dispozici také s perforací a pohlcováním zvuku





Tento produkt je volitelný a má následující udržitelné vlastnosti:

  • Ocelové obklady vyrobené z recyklované oceli (SSAB Zero) pro výrazně nižší emise CO2 a vysokou úroveň cirkularity (Ruukki LowCarbon)
The information on our web site is accurate to the best of our knowledge and understanding. Although every effort has been made to ensure accuracy, the company cannot accept any responsibility for any direct or indirect damages resulting from possible errors or incorrect application of the information of this publication. We reserve the right to make changes.

Vlastnosti

Příčný řez sinusovým fasádním profilem Design Rome S34 z oceli s barevnou povrchovou úpravou, z nerezové oceli, hliníku nebo z oceli Cor-Ten



S34_section_1250



Příčný řez sinusovým fasádním profilem Design Rome S34 z titanzinku nebo z mědi a mosazi

S34_section_1000

Název produktu
Design Rome S34
Efektivní šířka
898 mm*
Celková šířka
925 mm*
Hloubka
34 mm
Rozteč
82 mm
Minimální délka
500 mm
Maximální délka
7000 mm
*Titanzinek, Měď & Mosaz: efektivní šířka 659mm, celková šířka 759mm



Schéma perforace

design-perforation
10 % perforace, velikost otvoru d = 4 mm, středy c = 12 mm
15 % perforace, velikost otvoru d = 4 mm, středy c = 10 mm
30 % perforace, velikost otvoru d = 4 mm, středy c = 7 mm*

40 % perforace, velikost otvoru d = 5 mm, středy c = 7.5 mm

*) Standardní řešení v akustických obkladech Ruukki®

Materiály





Materiály

MateriálTloušťka materiálu (mm)Hmotnost (kg/m2)Povrchová úprava
GWP (PGO) A1-A3
(kg CO2 ekv./m2)
Dostupnost s perforacíMinimální množství pro objednání (m2)Reakce na oheň
Zero Steel (LowCarbon)0.65.9GreenCoat Pural BT (Satin, Metallic)6.6x2000 (omezená dostupnost)A1
Ocel0.65.9GreenCoat Pural BT (Satin, Metallic)16.6xStandardní barvy: bez omezení (kromě perforovaného 100)
Doplňkové barvy: 2000*
A1
 0.65.9Práškový nástřik16.6100A2 - s1,d0
Hliník0.7 2.4Práškový nástřik 21.5250 -
 0.7 2.4PVDF 4.6750 -
Cor-Ten0.77.0Povrchová úprava na zadní straně17.7xBez omezení (kromě perforovaného 100)
A1
Titanzinek0.76.3Předpatinováno (žádná úprava)27.0-100A1
Měď - Nordic Standard0.66.7Předpatinováno (žádná úprava)4.34-100A1
Měď - Nordic Green, Blue nebo Brown0.66.7Předpatinováno (žádná úprava)4.75-100A1
Mosaz - Nordic Brass0.66.5Předpatinováno (žádná úprava)10.6-100A1
Nerezová ocel0.54.9
Hladká 2B (jakost ocele 304, 316L)
17.7-250A1

*) Minimální množství pro objednání - 100 m2 pro Barvy  RR22, RR24, RR29, RR32, RR33, RR34, RR35, RR45



Barvy a povrchová úprava

GreenCoat Pural BT (Standardní barvy)

Úroveň lesku: 20 GU (Satin) / 40 GU (Metallic)



BIM objekty

design-softwares2

Stáhněte si BIM objekty do vašeho počítače

ProdLib přináší produkty Ruukki jako modely BIM ve 3D pro návrhové programy AutoCad, Autodesk Revit, Archicad a Tekla přímo na plochu vašeho počítače. Knihovny produktů soustřeďují všechny potřebné návrhové modely a detailní výkresy na jednom místě. Aktualizace knihoven jsou automaticky oznámeny, takže jako uživatel si můžete být jisti, že k dispozici jsou vždy nejnovější informace o produktu. ProdLib lze také použít jako samostatnou desktopovou aplikaci.

Přejít do knihovny BIM

Dokumenty ke stažení

Prohlášení o vlastnostech

Design profil S18:

Ostatní design profily:

Cor-Ten design profily:

Objednávkový formulář

Návod na údržbu

Příslušenství

Environmentální prohlášení o produktu

Výkresy rozměrů a detailů pro fasádní obklady

Pro přístup k výkresům rozměrů a detailů pro fasádní obklady, vyplňte prosím formulář níže.

Proč shromaždujeme a zpracováváme osobní údaje? Zkontrolujte prosím naše Prohlášení o ochrane osobních údajů.

Reference

Vizualizér

Vizualizér - Vaše vize je naším cílem

Inspirujte se tím, jak naše produkty ožívají na fasádě budovy. Objevte vlastní kombinaci struktury povrchu, vzorů, barev a materiálů.

Přejít na vizualizér
